تفاصيل المنتج:
شروط الدفع والشحن:
|
| مواد: | الفولاذ المقاوم للصدأ | بين الجنسين: | إناثا |
|---|---|---|---|
| اسم المنتج: | محول K / 2.4mm | الكلمات الرئيسية: | موصلات محول MMW |
| العنصر: | مليمتر موجة موصلات | تصفيح: | النيكل مطلي |
| تطبيق: | الترددات اللاسلكية | عمليّة تصفيح سطحيّ: | إيقاف فاعلية |
| نوع الموصل: | موصلات الترددات اللاسلكية على التوالي | ||
| تسليط الضوء: | محول كابل محوري,محول موصل RF |
||

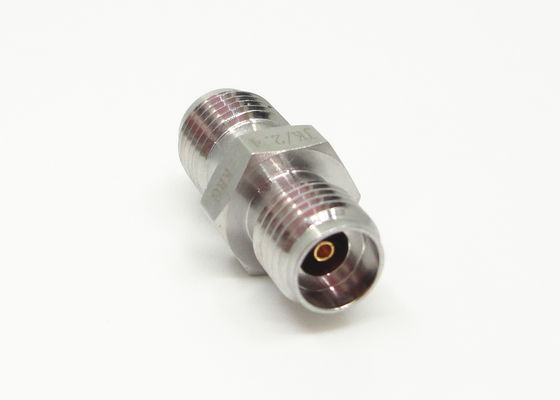

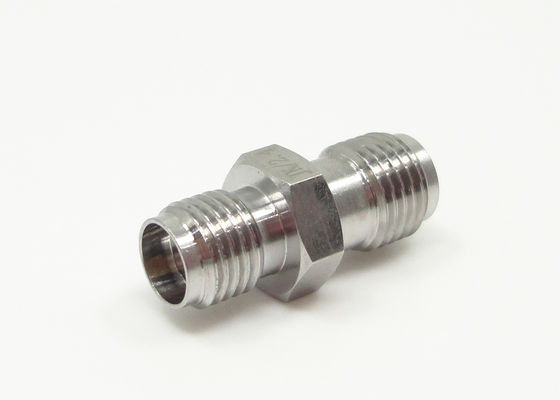

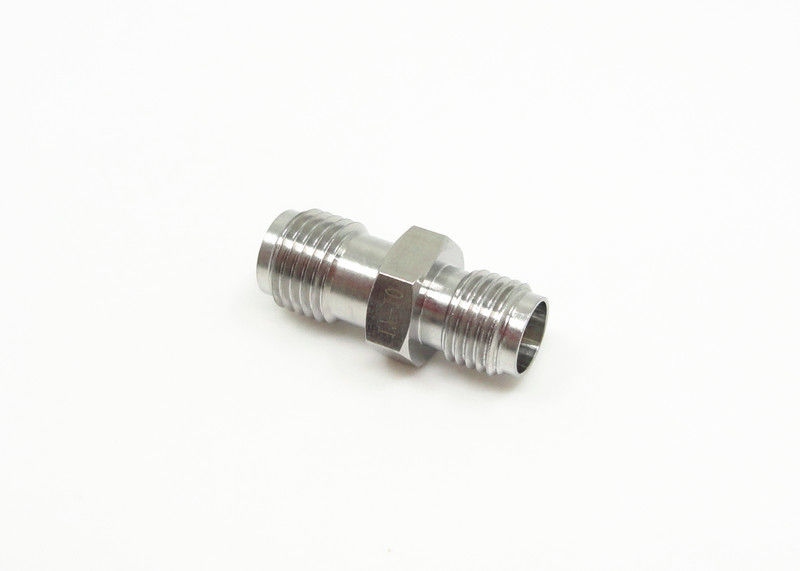

النيكل مطلي 2.92 مم (ك) أنثى إلى 2.4 مم أنثى مستقيم ملليمتر مليمتر محول MMW
تعد موصلات الموجات المليمترية من النوع K ، والتي تسمى أيضًا موصلات MMW بحجم 2.92 مم ، واحدة من موصلات الموجات الأكثر شيوعًا في المليمترات ذات نطاق التردد العريض حتى 40 جيجا هرتز. يمكن تزاوجها مع موصلات SMA و 3.5 mm.
تعتمد موصلات MMW K-type (2.92mm) هذه واجهة الهواء ، مما يجعلها صغيرة الحجم وخفيفة الوزن وموثوقة للغاية في التوصيل ، إلخ.
2.4mm نوع المنتج هو موصل موجة عالية الأداء ملليمتر ، والتردد هو 50 غيغاهرتز ، واستخدام واجهة الهواء الخيوط ربط ، مع خصائص حجم صغير ، وخفيفة الوزن ، وارتفاع استخدام التردد ، واتصال موثوق ، ويستخدم على نطاق واسع في قياس الميكروويف عالية التردد و أجهزة موجة ملليمتر.
عالية الدقة 50 أوم المحورية 3.5 مم إلى 2.4 مم لاستخدام RF للأغراض العامة والميكروويف. يتم استخدام هذه الموصلات عالية الأداء في مجموعة واسعة من إعدادات الاختبار والقياس بدءًا من الاتصالات الخلوية إلى الاتصالات الساتلية من أجل المطابقة المناسبة للمعدات وتوصيل الكابلات. تم تصنيع الموصلات من فولاذ مقاوم للصدأ متين ومصممة لتحمل الاستخدام المتكرر. إنها تتميز بوجود عازل هواء مع دعم موصل مركز بلاستيكي للخسارة.
تخصيص:
| معاوقة | 50 Ω |
| نطاق الترددات | العاصمة - 40 غيغاهرتز |
| القوة الكهربائية | 250 VRMS (الحد الأقصى لمستوى سطح البحر) |
| عازل تحمل الجهد | 750 VRMS (الحد الأقصى لمستوى سطح البحر) |
الجهد نسبة موجة دائمة | ≤1.25 |
| مقاومة التواصل | مركز موصل ≤ 3.0 متر مكعب |
| موصل خارجي ≤ 2.0 متر مكعب | |
| مقاومة العزل | ≥ 5000 مΩ |
| موصل داخلي | المكونات الذكور: النحاس ، مطلية بالذهب |
| أنثى جاك: BeCu ، مطلية بالذهب | |
| اتصال مرن | BeCu ، النيكل مطلي |
| الجسم / شل / الإسكان | نحاس مطلي بالذهب |
| عازل | PTFE |
| طوقا | مطاط سيليكون |
| درجة الحرارة | -55 ℃ ~ + 125 ℃ |
| متانة | 500 دورة |
| عزم الدوران | 0.79 ~ 1.13 نيوتن متر |
| فقدان الإدراج | <.04 sqrt (f (GHz)) dB |
| نطاق درجة حرارة | -65 ℃ ~ + 165 ℃ |
| الاتصال دبوس | صفيحة ذهبية |
المميزات:
• محول RF من 2.4 مم إلى 3.5 مم عبارة عن موصلات دقيقة للميكروويف.
• البناء الفولاذ المقاوم للصدأ
• الأداء الكهربائي الفائق إلى 50 جيجا هرتز
• وصلات في نهاية إطلاق وخيارات شفة
• محولات إلى 2.4 مم ، SMP ، 2.92 مم ، SMA.
• واجهة التزاوج موصل لكل MIL-STD-348
• كبيرة للتطبيقات التي تتطلب نقل عالية التردد
• أداء كهربائي فائق يصل إلى 50 جيجا هرتز
• موثوقية ممتازة حيث توجد ظروف صدمة واهتزاز شديدة
• توصيل سريع المقابس كابل ومحول
تطبيق:
* الكترونيات الطيران والرادارات
* أنظمة الملاحة
* الصواريخ وأنظمة التوجيه
* مراكز البحوث
* S الاتصالات الفضائية
* أنظمة الاتصالات
* الأجهزة
* السيارات
* الكمبيوتر / الشبكات المحلية
* الاتصالات
ملحوظة:
لدينا أكثر من 10،000 نوع من مهايئ MMW ، إذا لم يتم العثور على الموصل الذي تستخدمه ، فيرجى الاتصال بنا للحصول على التفاصيل الخاصة بك .
