تفاصيل المنتج:
شروط الدفع والشحن:
|
اسم المنتج: | الزجاج إلى الأختام المحكم المعدنية | معاوقة: | 50 درجة RF |
---|---|---|---|
تصفيح: | مطلي بالذهب | دبوس: | غير مرتبطة |
دبوس المواد: | كوفار 4J29 | زجاج: | 70527070 ، DM308 |
شهادة: | بنفايات ISO-9001-2015 | العشق: | <1.01325 X 10E-08 std.cc/s |
تسليط الضوء: | موصلات كهربائية محكمة الغلق,موصل صغير |
الزجاج المحكم إلى الأختام المعدنية RF / DC Feedthroughs / رؤوس متعددة المسامير /موصل ويسمى أيضا عازل زجاجي ، خرز زجاجي.وهي تستخدم بشكل أساسي لنقل إشارات الميكروويف وإشارات الطاقة وإشارات التحكم بين الوحدات والوحدات والوحدات والمكونات ذات متطلبات ختم الغاز.إنها واحدة من أهم المكونات في مكونات الختم.
يتم استخدام الزجاج ذو ثابت العزل المنخفض وانخفاض فقدان العزل الكهربائي كمواد عازلة وداعمة.يتكون السكن والموصل منسبيكة كوفار4j29 متكلس تحت درجة حرارة عالية ، والسطح مطلي بالذهب.يحتوي الموصل المركزي على مجموعة متنوعة من أساليب الإنهاء مثل ربط الأسلاك الذهبية واللحام والتزاوج وما إلى ذلك.العوازل الزجاجية صغيرة وخفيفة الوزن ومحكمة الإغلاق وموثوقة للغاية وانتشرت في صناعات تصنيع الإلكترونيات في السنوات الأخيرة.
تخصيص:
اسم المنتج | الزجاج المحكم للأختام المعدنية |
معاوقة | 50Ω RF DC أو غيرها |
نوع | 1 دبوس |
صفوف | صف واحد |
اللون | مطلي بالذهب |
مواد الإسكان والدبوس | كوفار 4J29 |
مادة الزجاج
لون الزجاج
|
7050 أو 7070 نوع أو DM308
أخضر أو أبيض
|
نطاق Freqecncy | DC ~ 50 جيجاهرتز |
VSWR | ≤1.2 |
تحمل الجهد | ≥ 300 فولت |
هيرميسيتي معدل التسرب |
<1.01325 × 10-3 باسكال * سم3/س <1X 10-9 ملي بار * لتر / ثانية <1 × 10-9 ccHe / ثانية @ 1 atm |
مقاومة العزل | ≥2000MΩ لدبوس واحد ، ≥1000MΩ متعدد الدبابيس ، |
درجة حرارة التشغيل | -65 درجة مئوية ~ + 260 درجة مئوية |

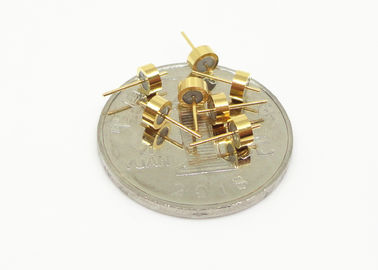

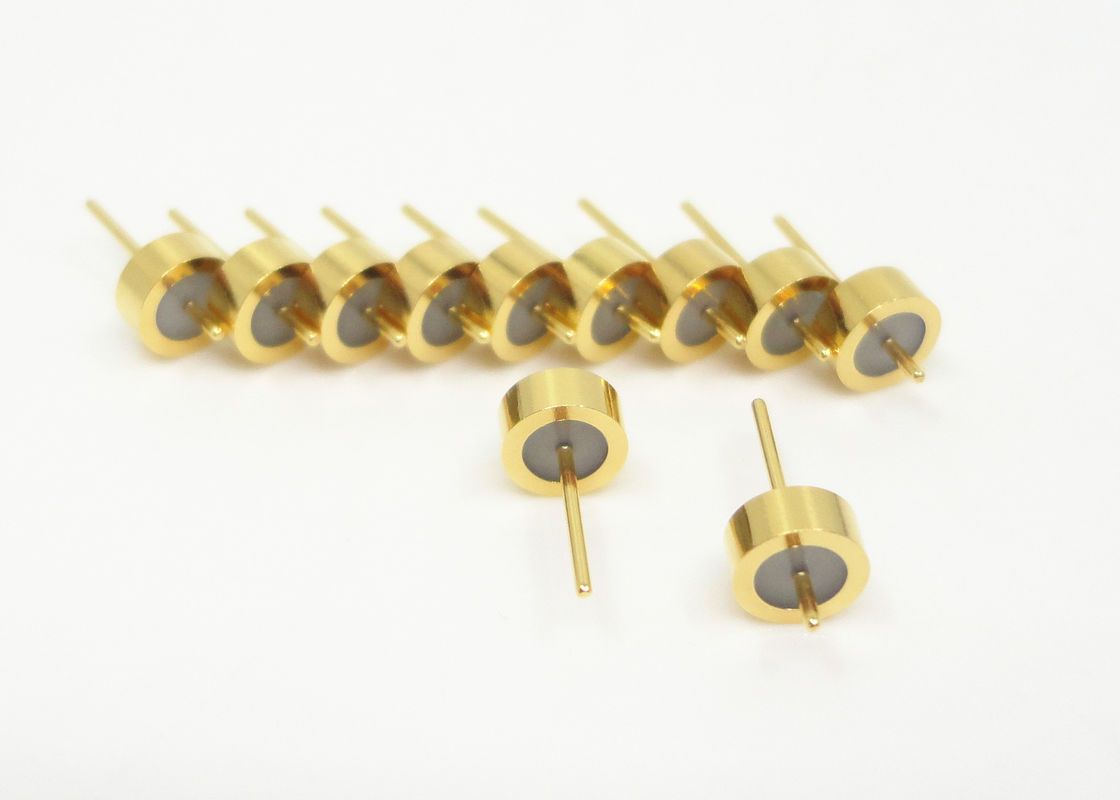

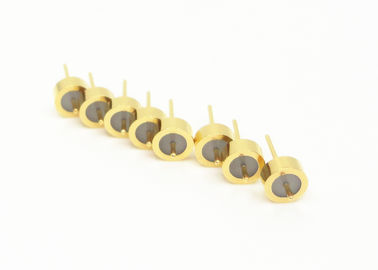

رسم مخطط وصورة JM4018
نموذج رقم: | أ | ب | ج | د | د | نهاية |
JM4018 | 1.8 | 7.6 | 9.5 | 0.5 | 4 | اللحيم / التزاوج |
قائمة المنتجات:
50 RF سلسلة JM أحادية السن | اختيار لحام التزاوج والترابط |
سلسلة 50 Single RF أحادية السنون JM القياسية | اختيار لحام التزاوج والترابط |
سلسلة 50 Single RF أحادية السنون JM غير قياسية | اختيار لحام التزاوج والترابط |
سلسلة JK أحادية السن من DC | اختيار اللحام والربط |
سلسلة JK القياسية DC أحادية السن | اختيار اللحام والربط |
سلسلة JK غير القياسية DC أحادية السن | اختيار اللحام وربط مسمار الرأس |
سلسلة JMC متعددة الرؤوس
|
1-9 دبابيس مع خيار 1-3 صفوف |
أبعاد مخصصة |
مدى واسع |
ميزات:
- حجم صغير
- وزن خفيف
- محكم
- جودة ثابتة وموثوقية عالية
- الموصل الداخلي: طريقة ربط الأسلاك الذهبية واللحام والتزاوج للاختيار
تطبيق:
مجموعة تطبيقات واسعة من حزم الإلكترونيات والإجراءات المضادة للإلكترونيات والأقمار الصناعية والصواريخ والرادار وغيرها في المجال العسكري وإلكترونيات الطيران والفضاء والسيارات.يمكن استخدامه مع منتجات الموجات المليمترية SMA.
ملحوظة:
لدينا أكثر من 100000 نوع منالزجاج المحكم لموصلات الختم المعدني، إذا لم يتم العثور على الموصل الذي تستخدمه ، يرجى الاتصال بنا مع التفاصيل الخاصة بك.
