تفاصيل المنتج:
شروط الدفع والشحن:
|
مادة الجسم: | النحاس | معاوقة: | 50 أوم |
---|---|---|---|
اللون: | مطلي بالذهب | نمط الجسم: | زاوية مستقيمة |
النوع: | موصل SMP ذكر RF | طريقة التركيب: | رفيق أعمى |
قوة الاشتباك: | 45N ماكس | قوة فك الاشتباك: | 9N دقيقة |

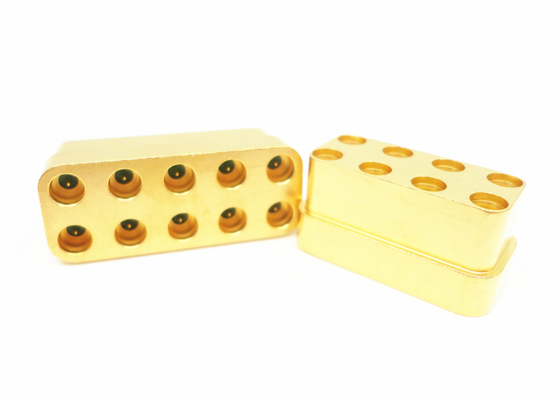

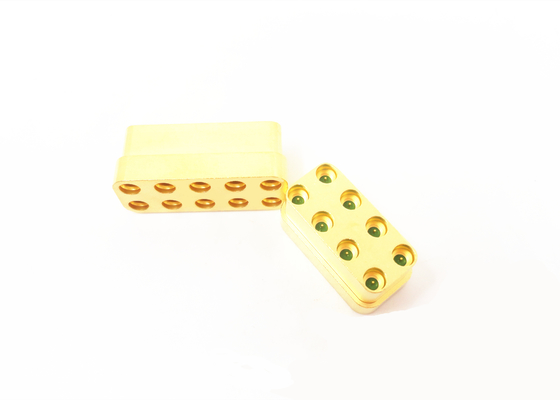

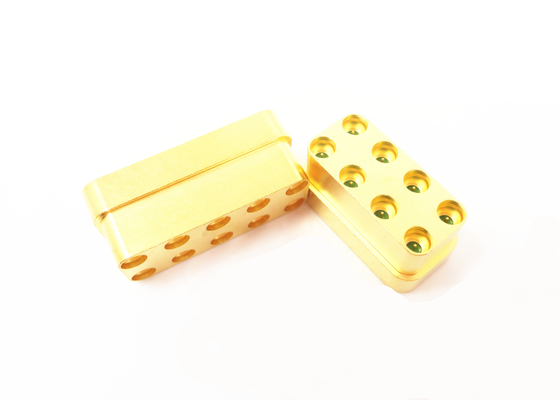

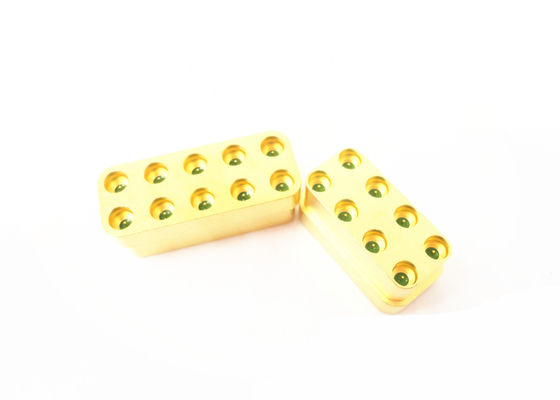

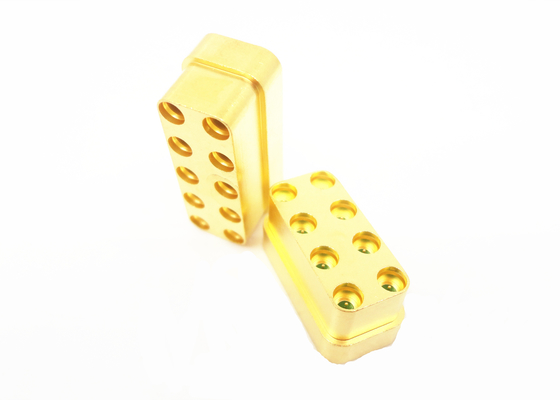

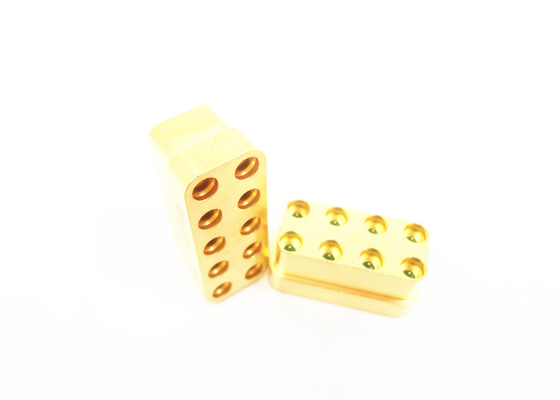

أداء متفوق وموثوقية SMP الذكور الممتازة الصمامات الهرمية 10 مواقع أجهزة الاتصال الراديوية
وصلة SMP هي وصلة متعددة الاستخدامات يمكن استخدامها في كل من تكوينات الدفع والإغلاق. تتقاسم واجهتها نفس النسب مع وصلة MMCX الصغيرة للغاية ،يسمح بأقل كثافة تركيب ممكنة من 4مسافة مركزية.3 ملم. وهذا يجعلها مثالية لتطبيقات التزاوج العمياء عالية الكثافة. وصلة SMP مناسبة بشكل خاص للاستخدام في التزاوج العمياء عالية الكثافة بين لوحات الدوائر المطبوعة,الهيكل، والخزانات. يتم استخدامه عادة في التكوينات الكاملة / النصف الإفلات + الربط + الثقب البصري.
في هذه الفئة ، تقدم شركة شيان الايليت الإلكترونية موصلات SMP بزاوية مستقيمة بأقصى ترددات 18 ، 3 و 8 جيجا هرتز.هذه الموصلات متوفرة في كل من الإصدارات الإناثية والرجال (كالمقبضات أو المقابض)بالإضافة إلى ذلك، نحن نقدم وصلات الزاوية المستقيمة SMP التي يمكن استخدامها كمحولات كابلات محوري عند الانتقال من محوري إلى واجهة الاتصال.لدينا SMP ربط الزاوية المستقيمة ورقة بيانات PDF المواصفات تشمل رسومات CAD دقيقة، الأبعاد، وتفاصيل المواصفات الأخرى. يرجى الاتصال بنا لمزيد من المعلومات.
المواصفات العامة لمصلح وصلات SMP | ||||
عائق | 50Ω | |||
نطاق التردد | DC ~ 40GHz | |||
الجهد القياسي | 170VRMS ((على مستوى سطح البحر) | |||
الكهرباء المقطوعة مقاومة الجهد | 500VRMS ((على مستوى سطح البحر) | |||
مقاومة العزل | ≥5000MΩ | |||
الموصل الخارجي | عادي≤2.5mΩ، مغلق بشكل مغلق ≤4mΩ | |||
موصل مركزي | عادي≤6mΩ، مغلق بشكل مغلق ≤26mΩ | |||
نطاق التردد | DC ~ 18GHz | 18~26.5GHz | 26.5 ~ 40GHz | |
VSWR للاتصال المستقيم | ≤1.25 | ≤1.3 | ≤1.4 | |
VSWR لمرفق الملاك الأيمن | ≤1.3 | |||
VSWR للمحول | ≤1.25 | ≤1.3 | ≤1.4 | |
VSWR غيرها | ≤1.3 | |||
مدرب المركز | ذكر | الصين الفوسفور البرونز / سبيكة كوفار | مطلية بالذهب | |
الإناث | برونز البريليوم | مطلية بالذهب | ||
اتصال مرن | برونز البريليوم | مطلية بالذهب | ||
القشرة والأجزاء المعدنية الأخرى | النحاس / البرونز البيريليوم / سبيكة كوفار / سبيكة النحاس ، الفولاذ المقاوم للصدأ | |||
عازلات | تجميد الزجاج/PTFE/PEI | |||
معدل التسرب وصلة مغلقة هيرميتيكياً | 1.01325×10-3 Pa·cm3 /s |
الخصائص:
موصل SMP متعدد القنوات هو نوع من موصلات الراديو الراديوي التي تستخدم على نطاق واسع في تطبيقات مثل التجميع الكثيف، والهوائيات، والرادارات العسكرية، والمعدات المحمولة جواً.هذا المرفق هو نوع جديد من المرفق المتكافئ RF العمياء التي توفر حلا مثالياالمرافق المكثفة. وخصائصها الرئيسية هي:
الخطوط العريضة
أداء متفوق وموثوقية SMP الذكور الممتازة الصمامات الهرمية 10 مواقع أجهزة الاتصال الراديوية
ملاحظة:
لدينا أكثر من 1000 نوع منمحولات الذكور الإناث SMPللاختيار، إذا لم يتم العثور على المنتج الذي تستخدمه،
الرجاء الاتصال بنا للحصول على الكتالوج الكامل
