تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | موصل SMA RF المحوري | تصفيح: | النيكل مطلي |
|---|---|---|---|
| معاوقة: | 50Ω | شهادة: | CE بنفايات |
| عازل: | PTFE | جسم: | مستقيم |
| تسليط الضوء: | وصلة SMA RF من الفولاذ المقاوم للصدأ,SMA Male RF Connector |
||

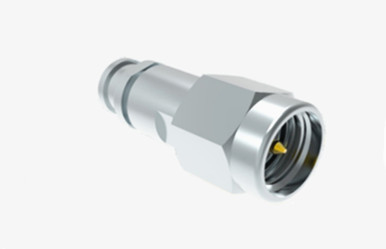

رابط SMA الذكور RF من الفولاذ المقاوم للصدأ للكابل CXN3507/MF363A
نوع SMA هو رابط مكوكسي RF يستخدم على نطاق واسع ويتميز بزاويته الصغيرة من الارتباط المتداخل. لديه عائق مميز يبلغ 50 أوم ويعرف بمدى تردده الواسع ،أداء متفوق، وموثوقية عالية. يتم استخدام هذه الموصلات لربط كابلات RF أو خطوط الشرائط الدقيقة في دوائر RF من أنظمة الشبكات المحلية اللاسلكية (WLAN) ، وبرامج التحكم، ومعدات الميكروويف,وأنظمة الاتصالات الرقمية. يمكن أن تمتد نطاق الترددات إلى 18 جيگاهرتز عند استخدام كابلات نصف صلبة أو نصف مرنة.
الخصائص:
1تصميم مصغّر للغاية: كموصّل كابل محوري مصغّر للغاية، يمتلك SMA ميزة في الحجم، مما يجعله مناسبًا للتطبيقات التي تكون فيها المساحة محدودة.
2تطبيقات الترددات العالية: يتم استخدام موصلات SMA بشكل شائع في الأنظمة الإلكترونية التي تعمل على ترددات تصل إلى 18 غيغاهرتز أو أعلى ، مما يجعلها شائعة في اتصالات RF عالية التردد.
3أنواع الاتصالات متعددة الاستخدامات: تتوفر أجهزة الاتصال SMA في إصدارات الذكور والإناث ، وكذلك التكوينات الزاوية المستقيمة والمستقيمة ،جنبا إلى جنب مع خيارات تركيب لوحة لتلبية متطلبات الاتصال المختلفة.
4واجهة هيكاغونال: واجهة التزاوج الخارجية لموصول SMA متداخلة وتتسم بشكل هيكاغوني ، مما يسمح باستخدام مفتاح فرنسي للتشديد لضمان اتصال آمن.
المواصفات:
| واجهة | IEC60169-15 |
| عائق | 50Ω |
| نطاق التردد | DC إلى 18GHz |
| خسارة الإدراج | ≤0.30dB |
| VSWR | ≤1.2 ((DC-6GHz) |
| مقاومة العزل | ≥5000MΩ |
| مقاومة مركز الاتصال | ≤3mΩ |
| مقاومة الاتصال الخارجي | ≤2mΩ |
| دورات التزاوج | ≥ 500 |
| نطاق الحرارة | -65- +165 درجة مئوية |
| الديليكتريك | PTFE |
رسم مفصل
التطبيق:
يتم استخدام موصلات SMA على نطاق واسع في مجالات RF والميكروويف بسبب تصميمها المدمج ودعم إشارة التردد العالي وتنوع الأنواع والقدرة الجيدة على التكيف مع البيئة.
كتالوج المنتج:
| محول الراديو الراديو |
| مجموعات كابلات RF |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| توجيه الموجات إلى محول مكافئ |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط RF MCX/MMCX |
| رابط TNC RF |
| رابط RF من النوع N |
| وصلة BNC RF وصلات الموجة المليمترية ((2.4mm، 2.92mm) |
ملاحظة:
لدينا أكثر من 10000 نوع منالمكيفإذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
