تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | موصل الترددات اللاسلكية SMA | طلاء: | مطلي بالذهب |
|---|---|---|---|
| المدى الطويل: | 500 دورة | مواد الاتصال: | النحاس ، BeCu |
| المواد: | النحاس | معيار التصميم:: | IEC60169-15 |
| النوع: | مستقيم | الجنس: | ذكر |
| تسليط الضوء: | رابط SMA RF مطلي بالذهب,رابط SMA RF النحاسي,رابط مكوكي راديوي مطلي بالذهب,Brass SMA RF Connector,Gold Plated RF Coaxial Connector |
||

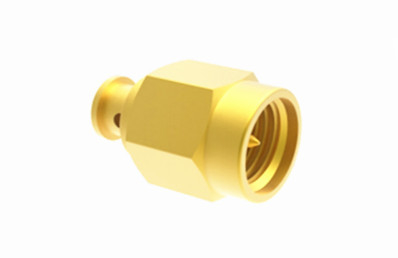

SMA الذكور النحاس المصفوفة بالذهب ربط RF كوكسيال للكابل SFF-50-1
وصلة SMA RF المتكافئة هي وصلة مكافئة ضيقة عالية التردد مصممة وفقًا لـ MIL-C-39012.
يمتلك العديد من المزايا مثل حجمه الصغير ، ومدى التردد الواسع ، والأداء الميكانيكي والكهربائي الممتاز ، والموثوقية العالية. إنه أكثر موصلات RF الجماعية استخدامًا.لديها تطبيقات واسعة النطاق في الاتصالات الميكروويف ومعدات قياس الميكروويفسلسلة الموصلات عالية الأداء التي طورتها شركتنا يمكنها التعامل مع ترددات تصل إلى 20 غيغاهرتز.
المواصفات الكهربائية
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| عائق | 50Ω | |
| نطاق التردد | DC ~ 18GHz | |
| الجهد القياسي | 335VRMS* | |
| الكهرباء المقطوعة مقاومة الجهد | 1000VRMS* | |
| مقاومة العزل | ≥5000MΩ | |
| المقاومة المركزية | مدرب المركز | ≤3.0mΩ |
| موصل خارجي | ≤2.0mΩ | |
| VSWR | ≤1.3 | |
خصائص المواد والميكانيكية:
| مدرب المركز | ذكر | النحاس مطلي بالذهب |
| الإناث | Sn-P البرونزية المصفوفة بالذهب | |
| اتصال مرن | برونز البريليوم المصفوف بالنيكل | |
| القشرة والأجزاء المعدنية الأخرى | النحاس المصفوف بالنيكل | |
| تسخير المقاوم للصدأ | ||
| أكمام المكسرات | النحاس المصفوف بالنيكل | |
| عزم الدوران الضيق للاتصال | 0.79-1.13N.m | |
| المدى الطويل | 500 دورة | |
| حلقة الختم | مطاط السيليكون | |
| عازلات | PTFE | |
مواصفات البيئة:
| درجة حرارة العمل | -40 إلى +85 درجة مئوية |
تفاصيل المنتجمنSMA الذكور النحاس المصفوفة بالذهب ربط RF كوكسيال للكابل SFF-50-1:
خصائص SMA RF Connector:
1. التوحيد القياسي: تتبع موصلات SMA معيار MIL-C-39012 ، وهو معيار عسكري تم تحديده لوزارة الدفاع الأمريكية ، مما يضمن جودة المنتج واتساقه.
2التوافق: في حين أن SMA هو معيار ، يمكن أن يكون هناك اختلافات طفيفة بين موصلات SMA التي ينتجها مختلف الشركات المصنعة ، لذلك يجب النظر في قضايا التوافق في الاستخدام العملي.
3التكيف مع البيئة: فهي قادرة عموما على تحمل مجموعة معينة من التغيرات في درجة الحرارة والظروف البيئية،مما يجعلها مناسبة لكل من البيئات الداخلية والخارجية.
التطبيق:
1الحجرات المحمية بالأشعة الراديوية وأجهزة الاختبار: في التطبيقات التي تحتاج إلى منع تداخلات الأشعة الراديوية،يمكن استخدام موصلات SMA لربط المعدات داخل الحجرات المحمية بالأجهزة الخارجية.
2المرفقات الاتجاهية ومقسومات الطاقة: حيث تحتاج إلى توزيع الإشارات إلى مسارات مختلفة أو حيث يكون قياس قوة الإشارة ضروريًا.يمكن استخدام موصلات SMA لربط هذه المكونات الراديوية الحرجة.
3اختبار أشباه الموصلات و IC: أثناء اختبار أجهزة أشباه الموصلات و الدوائر المتكاملة ، يمكن استخدام موصلات SMA لتوجيه إشارات الاختبار إلى الرقائق الخاضعة للاختبار.
كتالوج المنتج:
| محول الراديو الراديو |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط TNC RF |
| رابط RF من النوع N |
| رابط RF MCX/MMCX |
| رابط BNC RF وصلات الموجة المليمترية ((2.4mm، 2.92mm) |
| مجموعات كابلات RF |
| توجيه الموجات إلى محول مكافئ |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
ملاحظة:لدينا أكثر من 4000 نوع من منتجات الارتباط ، إذا لم يتم العثور على المرفق الذي تستخدمه ، يرجى الاتصال بنا بتفاصيلك.
