تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | 2.4mm RF المحوري Conector | تصفيح: | مطلي بالذهب / مطلي بالنيكل |
|---|---|---|---|
| مقاومة: | 50Ω | شهادة: | CE بنفايات |
| يكتب: | ذكر/أنثى | ||
| إبراز: | موصلات الكابل المحوري,الموصلات المحورية الميكروويف |
||

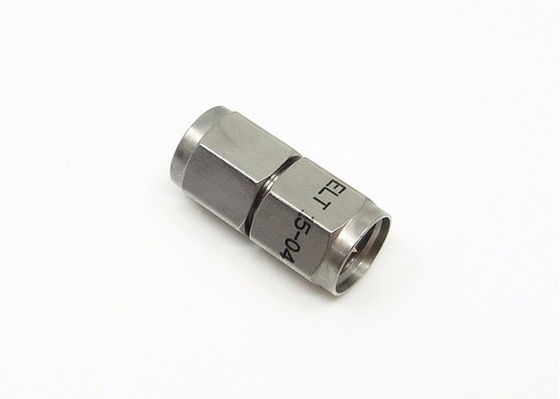

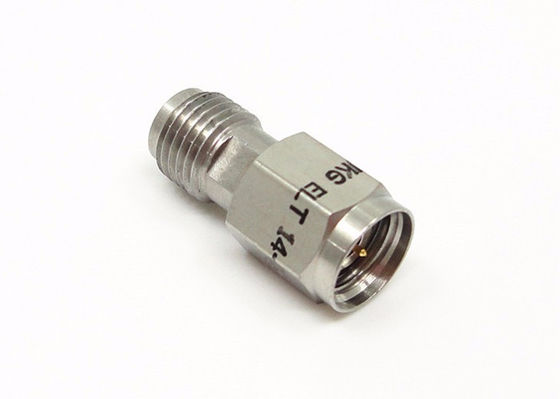

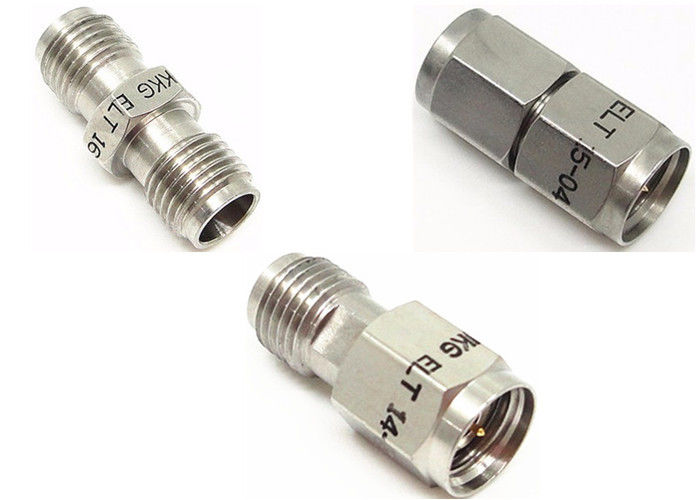

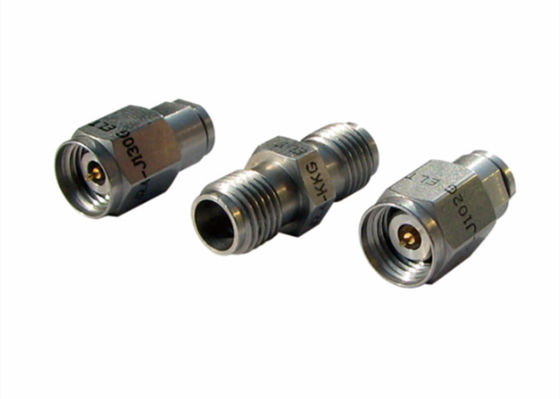

موصلات موجة مليمترية مباشرة من المصنع بجودة فائقة 2.4 ملم مع تردد عالٍ
منتج من النوع 2.4 هو موصل موجة مليمترية عالي الأداء، التردد 50 جيجاهرتز، يستخدم وصلة هوائية ملولبة، مع خصائص الحجم الصغير، الوزن الخفيف، تردد الاستخدام العالي، الاتصال الموثوق به، ويستخدم على نطاق واسع في قياس الميكروويف عالي التردد وأجهزة الموجة المليمترية.
موصلات 2.4 ملم متحد المحور عالية الدقة 50 أوم للاستخدام العام في الترددات اللاسلكية والميكروويف. تستخدم هذه الموصلات عالية الأداء في مجموعة متنوعة من إعدادات الاختبار والقياس بدءًا من الاتصالات الخلوية إلى الاتصالات عبر الأقمار الصناعية لتحقيق التوافق المناسب بين المعدات وتوصيل الكابلات. تتكون الموصلات من الفولاذ المقاوم للصدأ المتين ومصممة لتحمل الاستخدام المتكرر. تتميز بعازل هوائي مع دعم موصل مركزي بلاستيكي قليل الفقد.
تخصيص
|
الخصائص الكهربائية
|
||||
|
الممانعة
|
50Ω
|
|||
|
نطاق التردد
|
DC~50GHz
|
|||
|
الجهد المقنن
|
170VRMS (الحد الأقصى لمستوى سطح البحر)
|
|||
|
مقاومة الجهد الكهربائي للعوازل
|
500VRMS (الحد الأقصى لمستوى سطح البحر)
|
|||
|
مقاومة العزل
|
≥5000MΩ
|
|||
|
مقاومة التلامس |
موصل خارجي
|
≤2mΩ
|
||
|
موصل مركزي
|
≤3mΩ
|
|||
|
VSMR
|
≤1.05+0.005f
|
|||
رسم تفصيلي
![]()
![]()
الميزات:
• موصل 2.4 ملم هو موصل ميكروويف دقيق.
• هيكل من الفولاذ المقاوم للصدأ
• أداء كهربائي فائق يصل إلى 50 جيجاهرتز
• موصلات في خيارات الإطلاق النهائي والحافة
• محولات إلى 2.4 ملم، SMP، 2.92 ملم، SMA.
• رائعة للتطبيقات التي تتطلب إرسالًا عالي التردد
• واجهة توصيل الموصل وفقًا للمعيار MIL-STD-348
• أداء كهربائي فائق يصل إلى 50 جيجاهرتز
• موثوقية ممتازة في الأماكن التي تتعرض فيها لصدمات واهتزازات شديدة
• مقابس وكابلات محول سريعة التوصيل
المزايا:
| المنتجات العادية | المنتجات النخبة | |
| نطاق التردد | DC~40GHz | DC~65GHz |
| VSWR | ≤1.35 | ≤1.3 |
| المتانة | 300 دورة | >500 دورة |
التطبيق:
* إلكترونيات الطيران، الرادارات
* أنظمة الملاحة
* الصواريخ وأنظمة التوجيه
* أنظمة الاتصالات السلكية واللاسلكية
* الأجهزة
* السيارات
* الكمبيوتر/شبكات LAN
* الاتصالات السلكية واللاسلكية
* مراكز الأبحاث
* Sاتصالات الأقمار الصناعية
ملاحظة:
لدينا أكثر من 10000 نوع من الموصل, إذا لم يتم العثور على الموصل الذي تستخدمه، فيرجى الاتصال بنا للحصول على التفاصيل الخاصة بكls.
