مكونات التوصيل اللاسلكية الذكورية من نوع SFF-50-1
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | رابط SSMA الذكور | المواد: | Sn-P برونز |
|---|---|---|---|
| النوع: | الزاوية اليمنىمستقيم | الجنس: | ذكر |
| Palting: | مطلي بالذهب | المتانة (التزاوج): | 500 دورة |
| الوزن: | حوالي 80 ~ 150 جرام | ||
| إبراز: | 7 16 din rf connector,din coax connector |
||

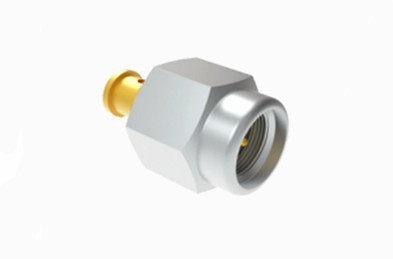

مكونات التوصيل اللاسلكية الذكورية من نوع SFF-50-1
يقدم جهاز SSMA Series RF coaxial connector تصميمًا أكثر سهولة من نظيره SMA ، والذي يحتفل بحجمه المدمج ، ومدى الترددات الموسع ، ومصداقيته المزدهرة.يتم استخدام هذا التنوع من المكونات على نطاق واسع في مختلف القطاعات، بما في ذلك طيران، الفضاء، وتكنولوجيا الاتصالات الميكروويف.

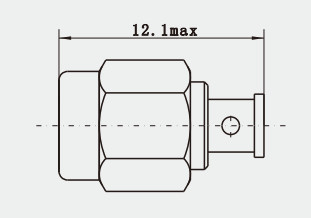

رسومات المنتج من Mini SMA Beryllium Copper SSMA Male RF Connector للكابل SFF-50-1:
الخصائص الكهربائية
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الإلكترونية والمادية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 18GHz | |
| الجهد القياسي | 250 VRMS (حد أقصى لمستوى سطح البحر) | |
| الكهرباء المقطوعة مقاومة الجهد | 750 VRMS (حد أقصى لمستوى سطح البحر) | |
| VSWR | ≤1.3 | |
| مقاومة العزل | ≥5000MΩ | |
| موصل مركزي | ذكر | Sn-P البرونزية المصفوفة بالذهب |
| الإناث | النحاس البريليوم المصفوف بالذهب | |
| القشرة والأجزاء المعدنية الأخرى | النحاس البريليوم النحاس مطلي بالذهب | |
| من الفولاذ المقاوم للصدأ | ||
| عازل | PTFE | |
| حلقة الختم | مطاط السيليكون | |
| عزم الزواج | 0.5 -0.7N.m | |
خصائص المنتج:
1الحجم المصغّر: أجهزة توصيل SSMA أكثر تكثيفاً من أجهزة توصيل SMA القياسية، مما يجعلها مناسبة للتطبيقات التي تكون فيها المساحة عالية.
2نطاق التردد الواسع: يمكن لموصلات SSMA التعامل مع نطاق تردد واسع ، عادة ما تدعم إشارات تصل إلى 18 غيغاهرتز أو حتى أعلى.
3أنواع الجنسين: مثل الاتصالات المتكافئة الأخرى ، تأتي اتصالات SSMA في أنواع الذكور (المقابس) والإناث (المقبس).
4الاتصال المستقر: تشمل آليات مثل الاتصالات المتداخلة أو الأجهزة المضغوطة لضمان التزاوج الصلب والمتكرر.
التطبيق:
1الاتصالات عبر الأقمار الصناعية: تستخدم في المحطات الأرضية للاتصالات الصناعية الصعودية والهبوطية ، وربط معدات الاتصالات عبر الأقمار الصناعية بأنظمة الهوائيات.
2معدات الاختبار: في أجهزة اختبار الترددات الراديوية وميكروويف، يتم استخدام موصلات SSMA لنقل إشارات الترددات العالية لضمان دقة القياس ويمكن تكراره.
3البحث العلمي: في التجارب العلمية ومعدات البحث، وخاصة في التطبيقات التي تتطلب نقل دقيق للإشارات عالية التردد.
4صناعة السيارات: مع تصبح إلكترونيات المركبات أكثر تطوراً، هناك طلب متزايد على موصلات عالية الأداء،ويمكن استخدام موصلات SSMA في بعض أجهزة الرادار والملاحة في السيارات.
ملاحظة:
يمكننا توفير أكثر من 1000 نوع من أجهزة الراديو إذا لم يكن مطابقًا لطلبك، يرجى الاتصال بنا.
