موصلات شريط دقيق ذات شفة تثبيت RF أنثى SMA مطلية بالذهب من النحاس الأصفر
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | موصل الترددات اللاسلكية SMA | طلاء: | مطلي بالذهب |
|---|---|---|---|
| عائق: | 50Ω | المدى الطويل: | 500 دورة |
| التطبيق: | RF ، Satcom / هوائي / صوت | المواد: | النحاس |
| شهادة: | الصينية | النوع: | SMA |
| إبراز: | IEC 60169-15 SMA ذكر إلى SMA محول أنثى,محول RF SMA ذكر إلى SMA أنثى,IEC 60169-15 محول ذكر إلى أنثى |
||

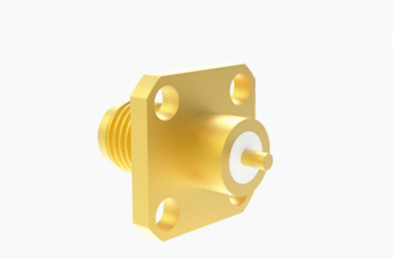

موصل RF SMA أنثى مطلي بالذهب الأصفر مع شريط دقيق وتركيب شفة
موصلات SMA RF عالية الأداء:
موصل SMA RF المحوري هو موصل محوري مضغوط وعالي التردد مصمم وفقًا للمعيار MIL-C-39012. إنه يفتخر بالعديد من المزايا، بما في ذلك حجمه الصغير، ونطاق التردد الواسع، والأداء الميكانيكي والكهربائي الفائق، والموثوقية العالية. على هذا النحو، فهو موصل RF المحوري الأكثر استخدامًا. يمكن العثور على تطبيقه الواسع في اتصالات الميكروويف، ومعدات قياس الميكروويف، وغيرها من المجالات ذات الصلة. يمكن لخط الموصلات عالية الأداء التي طورتها شركتنا دعم ترددات تصل إلى 20 جيجاهرتز.
مزايا لدينا:
- 20 عامًا من الخبرة في مكونات RF والميكروويف
- مورد مكونات مؤهل للصين
- خبرة تعاون غنية مع المشاريع الوطنية عالية التقنية
- مكونات عالية الأداء ودرجة تجارية للاختيار
- جودة صارمة (تقرير ضمان الجودة)، ISO9001، ROHS، CE، UL
- مساحة المصنع 35000 متر مربع مع ما يقرب من 1000 موظف من ذوي الخبرة
- 500+ براءة اختراع وطنية مع 15 خط إنتاج
- قيمة الإنتاج السنوية تزيد عن 300 مليون دولار أمريكي
- 50+ سلسلة منتجات مع 100000 نوع
- تسليم قصير وسعر تنافسي
- أوامر التصنيع حسب الطلب (ODM) مرحب بها
المعيار المطبق:
MIL-C-39012
IEC 60169-15

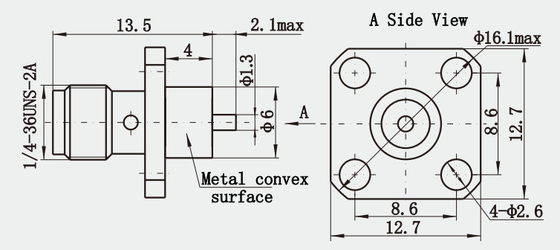

عرض المنتج:
الخصائص الكهربائية:
ملاحظة: التردد للموديل يعتمد على البيانات الموجودة في ورقة مواصفات المنتج.
| الممانعة | 50Ω | |
| نطاق التردد | DC~18GHz | |
| الجهد المقنن | 335VRMS* | |
| مقاومة جهد العزل الكهربائي | 1000VRMS* | |
| مقاومة العزل | ≥5000MΩ | |
| مقاومة المركز | موصل المركز | ≤3.0mΩ |
| الموصل الخارجي | ≤2.0mΩ | |
| VSWR | ≤1.3 | |
الخصائص المادية والميكانيكية:
| موصل المركز | ذكر | سبيكة نحاسية مطلي بالذهب | ||||
| أنثى | برونز البريليوم مطلي بالذهب | |||||
| اتصال مرن | برونز البريليوم مطلي بالنيكل | |||||
| الغلاف والأجزاء المعدنية الأخرى | سبيكة نحاسية مطلي بالذهب | |||||
| الخمول الفولاذ المقاوم للصدأ | ||||||
| كم الضغط | سبيكة نحاسية مطلي بالنيكل | |||||
| المتانة | 500 دورة | |||||
| حلقة الإحكام | مطاط السيليكون | |||||
| العوازل | PTFE | |||||
التطبيقات:
1. اتصالات الميكروويف: في أنظمة الاتصالات اللاسلكية، بما في ذلك المحطات الأساسية وأنظمة الهوائيات والمعدات الأخرى ذات الصلة، تُستخدم موصلات SMA لربط المكونات المختلفة في مسار الإشارة.
2. معدات القياس والاختبار: غالبًا ما تستخدم معدات اختبار الميكروويف الدقيقة ومحللات الشبكات موصلات SMA كواجهات إدخال وإخراج للإشارة لضمان قياسات دقيقة.
3. اتصالات الأقمار الصناعية: في أنظمة التحميل والتنزيل عبر الأقمار الصناعية، تُستخدم موصلات SMA لتوصيل معدات الإرسال والاستقبال في المحطة الأرضية.
4. التجارب العلمية: في البحث العلمي، وخاصة التجارب التي تتضمن إشارات RF، تُستخدم موصلات SMA بشكل شائع لبناء اتصالات بين الإعدادات التجريبية والأدوات.
المنتجات ذات الصلة:
موصلات SMA محكمة الإغلاق Microstrip KFD (شفة أنثى)
| رقم الموديل | ملاحظة |
| SSMA-KFD | محكم الإغلاق |
ملاحظة:
لدينا أكثر من 10000 نوع من موصلات SMA, إذا لم يتم العثور على الموصل الذي تستخدمه، فيرجى الاتصال بنا للحصول على التفاصيل الخاصة بك.
