| اسم المنتج: | موصل RF | تصفيح: | مطلي بالذهب |
|---|---|---|---|
| مقاومة: | 50Ω | شهادة: | CE بنفايات |
| عازل: | بتف | يكتب: | موصل RF |
| أسلوب: | مستقيم | مادة: | النحاس |
| إبراز: | موصل RF أنثى محكم الإغلاق,موصل SMA أنثى RF,حاجز أنثى SMA مغلق بإحكام |
||

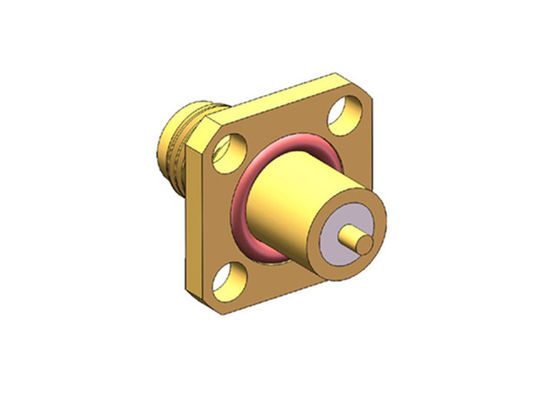

موصل RF أنثى من نوع SMA محكم الإغلاق مع شريط ميكروي للهوائي للسيارات
SMA هو نوع من موصلات الترددات اللاسلكية المحورية التي تستخدم على نطاق واسع، مع اقتران خيوط صغير الحجم. المعاوقة المميزة هي 50 أوم. تتميز الموصلات بنطاق تردد واسع وأداء ممتاز وموثوقية عالية. يتم استخدامها في الاتصال بكابل RF أو خط الشريط الميكروي في دائرة RF لنظام WLAN والبرنامج المتحكم فيه ومعدات الميكروويف ونظام الاتصالات الرقمية. يمكن أن يصل التردد إلى 18 جيجاهرتز باستخدام كابل شبه صلب أو شبه مرن.
المواصفاتمنموصل RF أنثى من نوع SMA محكم الإغلاق مع شريط ميكروي للهوائي للسيارات(مم)
| الواجهة وفقًا لـ | IEC60169-15 |
| الممانعة | 50Ω |
| نطاق التردد | DC إلى 18 جيجاهرتز |
| فقدان الإدخال | ≤0.30dB |
| VSWR | ≤1.2(DC-6GHz) |
| مقاومة العزل | ≥5000MΩ |
| مقاومة التلامس المركزي | ≤3mΩ |
| مقاومة التلامس الخارجي | ≤2mΩ |
| دورات التزاوج | ≥500 |
| نطاق درجة الحرارة | -65-+165℃ |
|
العزل الكهربائي |
PTFE |
رسم تفصيلي لـموصل RF أنثى من نوع SMA محكم الإغلاق مع شريط ميكروي للهوائي للسيارات(مم)
![]()
| رقم الموديل | L | L1 | L2 | D | D1 | D2 | الوصف |
| SMA(M)-KFD14 | 6 | 1.8 | 15(+0.15;-0.05) | 0.6 | 6 | 2.6 | موصل RF أنثى SMA محكم الإغلاق بـ 2 فتحات |
| SMA(M)-KFD15 | 8 | 3 | 17.5(+0.10;-0.05) | 0.7 | 5 | 2.6 | |
| SMA-KFD19 | 4 | 2 | 13.5(+0.15;-0.05) | 1.3 | 6 | 2.6 | موصل RF أنثى SMA بـ 2 فتحات |
هناك أيضًا موصلات RF أخرى من نوع SMA (مم):
1.
![]()
| رقم الموديل | L | L1 | الوصف |
| SMA-KFD553 | 1.5 | 4 | موصل RF أنثى SMA بـ 4 فتحات |
| SMA-KFD666 | 5.4 | 6.9 | |
| SMA-KFD850 | 6 | 8.5 |
2.
![]()
| رقم الموديل | L | L1 | D | D1 | D2 | الوصف |
| SMA-KFD1308 | 11.7 | 13.7 | 2.6 | 1.3 | 4.1 | موصل RF أنثى SMA بـ 4 فتحات |
| SMA-KFD1318 | 7 | 17 | 2.6 | 1.3 | 4.1 | |
| SMA-KFD1367 | 5 | 11 | 2.6 | 1.3 | 4.1 | |
| SMA-KFD1393 | 8.4 | 9.4 | 2.6 | 1.3 | 4.1 | |
| SMA(S)-KFD1414 | 23.9 | 27 | 2.6 | 1.3 | 4.1 | موصل RF أنثى SMA مقاوم للماء بـ 4 فتحات |
3.
![]()
| رقم الموديل | L | L1 | D | D1 | الوصف |
| SMA-KFD90 | 3.2 | 2.5 |
0.65 مسطح
|
6 | موصل RF أنثى SMA بـ 4 فتحات |
| SMA-KFD126 | 4 | 2.5 |
0.65 مسطح
|
6 | |
| SMA-KFD129 | 4 | 2 |
0.65 مسطح
|
6 | |
| SMA-KFD870 | 3 | 5 |
0.65 مسطح
|
6 |
تطبيقمنموصل RF أنثى من نوع SMA محكم الإغلاق مع شريط ميكروي للهوائي للسيارات(مم)
- لاسلكي
- هوائيات
- نطاق عريض
- أجهزة القياس
- هوائيات صفيف مرحلي
- توصيل اللوحة باللوحة
ملاحظة:
لدينا أكثر من 10000 نوع منموصل/محول SMA RF, إذا لم يتم العثور على الموصل الذي تستخدمه، فيرجى الاتصال بنا للحصول على التفاصيلls.
