موصل SMA أنثى ذو شفة بفتحتين مع دبوس ميكروستريب طويل

ابن دردش الآن
شهادة
الصين Xi'an Elite Electronics Co., Ltd. الشهادات
الصين Xi'an Elite Electronics Co., Ltd. الشهادات
كان المنتج بالضبط كما هو متوقع وذات جودة عالية. الخدمة كانت ممتازة. بالتأكيد سوف أطلب من جديد.

—— غريغوري، الولايات المتحدة الأمريكية

فهمت متطلباتي وسعت إلى الأجزاء الصحيحة.

—— إيان ، نيوزيلندا

لقد كان من دواعي سروري العظيم التعامل معك وشكرا لمساعدتكم واقتراحكم. نأمل أن يكون هناك المزيد من النحاس في المستقبل القريب.

—— تيرينس ، سنغافورة

تتميز موصلات SMP بجودة عالية ، ويمكن أن يصل معدل التسرب إلى 1 * 10 ^ -9 mbar * l / s. قدرا كبيرا مع مثل هذا السعر الاقتصادي.

—— جونه ، الولايات المتحدة

بائع محترف

—— عبده ، المملكة العربية السعودية

لقد حصلت على أجهزة التوصيل عالية التردد و هي جيدة حقاً

—— جاكي، كوريا

لقد اختبرنا الكابلات وكلّها تعمل كما هو متوقع

—— جوش، المملكة المتحدة

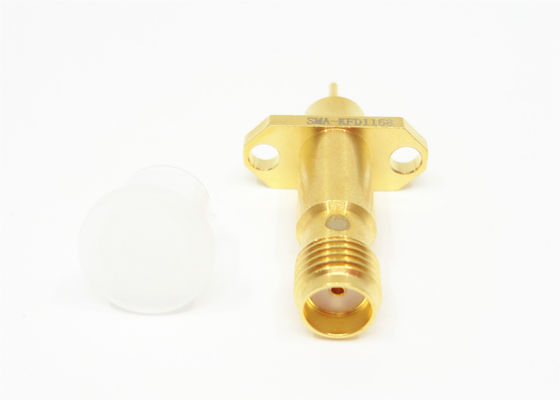

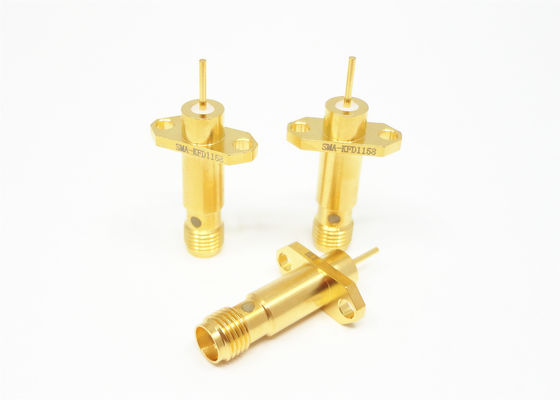

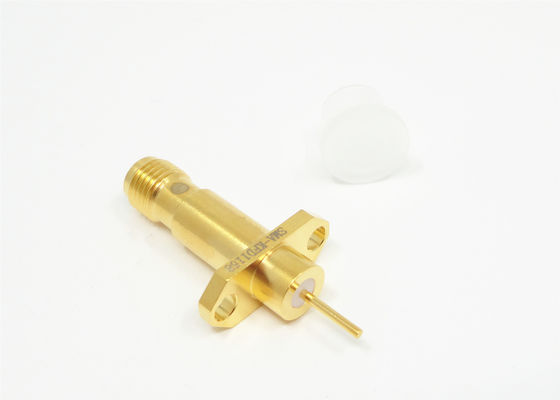

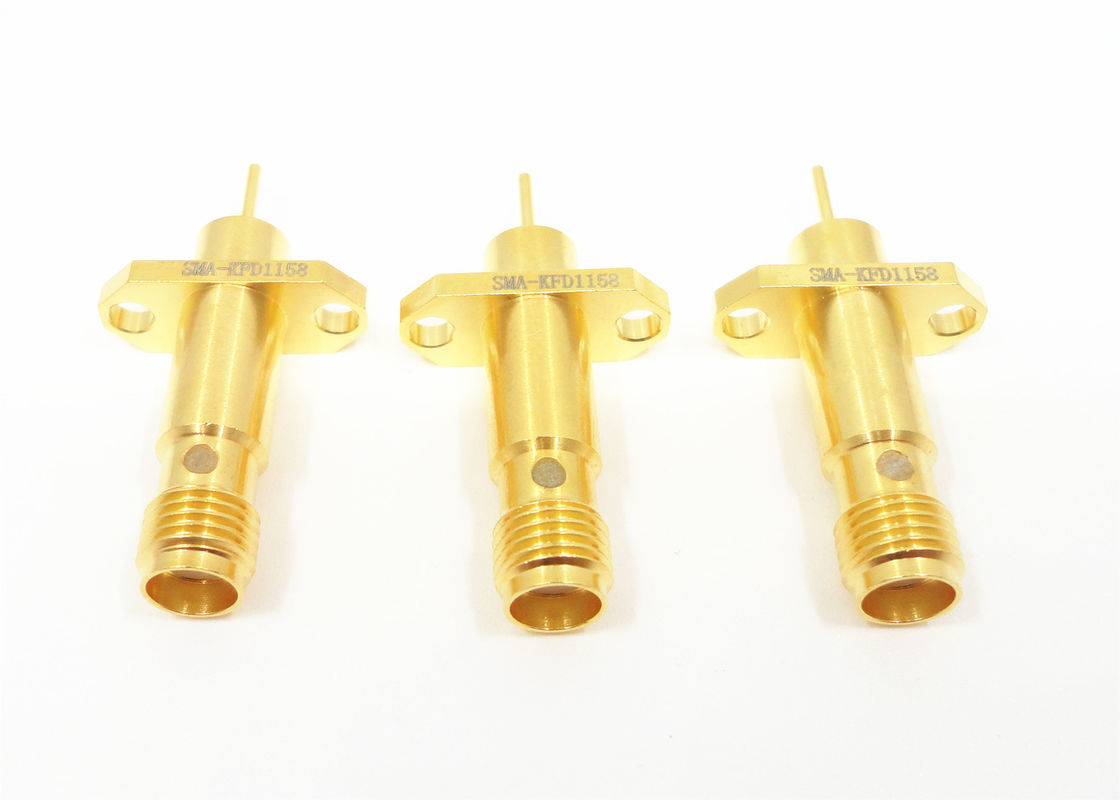

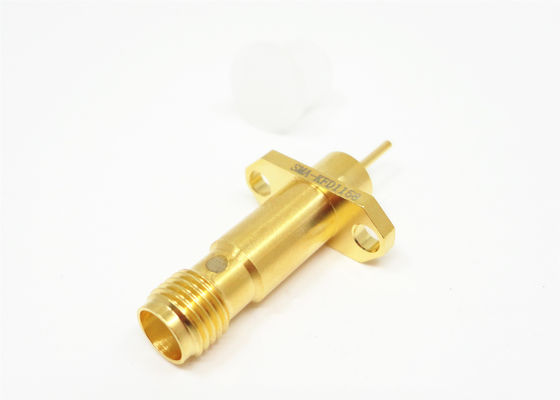

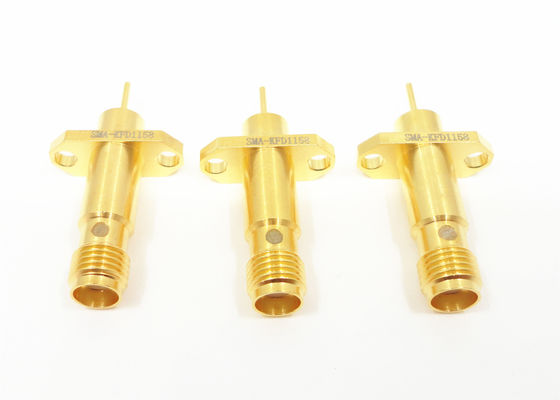

موصل SMA أنثى ذو شفة بفتحتين مع دبوس ميكروستريب طويل

SMA Female 2 Hole Flange Mount With Long Microstrip Pin Connector
SMA Female 2 Hole Flange Mount With Long Microstrip Pin Connector SMA Female 2 Hole Flange Mount With Long Microstrip Pin Connector SMA Female 2 Hole Flange Mount With Long Microstrip Pin Connector SMA Female 2 Hole Flange Mount With Long Microstrip Pin Connector SMA Female 2 Hole Flange Mount With Long Microstrip Pin Connector

صورة كبيرة :  موصل SMA أنثى ذو شفة بفتحتين مع دبوس ميكروستريب طويل افضل سعر

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: ELT (Elite)
إصدار الشهادات: ROHS, ISO-9001-2015
رقم الموديل: SMA-KFD1158
شروط الدفع والشحن:
الحد الأدنى لكمية: 100 قطعة
الأسعار: قابل للتفاوض
تفاصيل التغليف: كرتون التصدير القياسي
وقت التسليم: في غضون 3-4 أسابيع
شروط الدفع: T / T ، ويسترن يونيون ، L / C.
القدرة على العرض: 1،000،00 قطعة في الشهر
مفصلة وصف المنتج
تصفيح: مطلي بالذهب مقاومة: 50Ω
تكرار: DC ~ 18 جيجا هرتز حياة: 500 دورة
جسم: النحاس الجهد المقنن: 335 في آر إم إس
DWV: 1000Vrms عوازل: بتف
إبراز:

موصل RF ذو الفتحتين SMA RF

,

موصل RF لشفة التثبيت SMA RF

,

موصل Flange Mount Microstrip Pin

حجم مخصص SMA إمرأة 2 حفرة فلنج جبل مع Long Microstrip Pin Connector

المواصفات أدناه هي مواصفات عامة لجميع موصلات SMA. مواصفات محددة لـ VSWR ، فقدان الإدراج ،وتسريبات الراديو الراديوي لكل مصباح متاحة من مصنعنا عند الطلب.



اتصالات SMAهي صغيرة، عالية التردد ربط مكافئ الراديو الراديوي التي وضعت وفقا لميل-ج-39012.موثوقية عالية، وما إلى ذلك. إنه أكثر الاتصالات المتجانسة استخدامًا على نطاق واسع. يستخدم على نطاق واسع في الاتصالات بالموجات الدقيقة ومعدات قياس الموجات الدقيقة ومجالات أخرى.هذه السلسلة من عدادات عالية الأداء التي طورتها شركتنا يمكن أن تصل إلى تردد يصل إلى 20 غيتز.



الخصائص الرئيسية:

  • تصاميم عالية المقاومة للبيئات القاسية
  • آلية الارتباط الخيطية توفر موثوقية في التصاميم الصلبة
  • مثالية لتطبيقات الترددات العالية



  • رسم المخطط:

موصل SMA أنثى ذو شفة بفتحتين مع دبوس ميكروستريب طويل 0

مواصفات موصلات SMA Rf:

الخصائص الإلكترونية والمادية
عائق 50Ω
نطاق التردد DC ~ 18GHz
الجهد القياسي 335VRMS (حد أقصى لمستوى سطح البحر)
الكهرباء المقطوعة مقاومة الجهد 1000VRMS (حد أقصى لمستوى سطح البحر)
VSWR ≤1.3
مقاومة العزل ≥5000MΩ
موصل مركزي ذكر النحاس المطلي بالذهب
الإناث برونز البريليوممطلية بالذهب
القشرة والأجزاء المعدنية الأخرى النحاس المطلي بالذهب
من الفولاذ المقاوم للصدأ
غطاء الكابلات النحاس المصفوف بالنيكل
عازل PTFE
حلقة الختم مطاط السيليكون
عزم الزواج 0.79 -1.13 ن.م





التطبيق:

  1. الطيران المدني والعسكري
  2. نظم الميكروويف الاتصالات
  3. المعدات العسكرية، الفضاء
  4. حلول 5G
  5. نظم القياس
  6. أنظمة هوائيات الهاتف المحمول

كتالوج المنتج:


1اتصالات الراديو اللاسلكي والمحولات (DC إلى 110GHz)
2مجموعات الكابلات اللاسلكية اللاسلكية
3. توجيه الموجات إلى محولات التكافل
4. متكاملة (( RF و DC)) الموصلات
5.المتصل المستطيل الصغير ((J30J, Micro D-sub))
6. الزجاج إلى المعدن الختم الهرمتيكي، الرؤوس، الوجبات الراديوية (RF & DC)
7المفاصل الدوارة للميكروويف
8الأحمال الراديوية، الإنهاءات (TNC، SMA، SSMA، SMP، SSMP، N، K2.92mm)
9منتجات ODM





المنتج المرتبط

1.

موصل SMA أنثى ذو شفة بفتحتين مع دبوس ميكروستريب طويل 1

رقم الطراز (ل) L1 L2 L3 L4 L5 د ملاحظة
SMA-KHD2 4 4.1 1.5 6.1 6.1 4.5 1.3 رابط SMA الإناث RF لPCB
SMA-KHD3 4 4 2.2 6.7 6.7 4.7 0.8
SMA-KHD5 4.5 4.6 1.6 8 9.5 7.5 0.8
SMA-KHD12 4 2.5 2.5 6.7 6.7 4.7 1.3
SMA-KHD16 4.8 4.8 1.6 8 9.5 7.5 0.8
SMA-KHD100 4 4 2 6.7 6.7 4.7 0.8
SMA-KHD102 4.7 4.6 1.1 8 9.5 7.5 0.8
SMA-KHD104 4.5 1.2 1 8 8 6 0.8



2.

موصل SMA أنثى ذو شفة بفتحتين مع دبوس ميكروستريب طويل 2

رقم الطراز (ل) د D1 الوصف
SMA-KHD9 2 1.3 1.4 رابط SMA الإناث RF لPCB
SMA-KHD9A 1.8 0.8 0.9



3.

موصل SMA أنثى ذو شفة بفتحتين مع دبوس ميكروستريب طويل 3

رقم الطراز (ل) L1 L2 L3 L4 L5 L6 د الوصف
SMA-KHD19
4 13.5 2 1 6.1 6.1 4.5
0.5×0.2
رابط SMA الإناث RF لPCB
SMA-KHD101
4.2 14.2 4.7 1.8 8 9.5 7.5
Φ0.4
SMA-KHD108
4 13.5 2 0.7 6.1 6.1 4.5
0.5×0.2
SMA-KHD125
4 13.5 2 0.5 6.5 6.5 4.5
0.5×0.2
SMA-KHD135
3.9 13.5 2 1 6.1 6.1 4.5 Φ0.4
SMA-KHD151
3.9 13.5 2 1.6 6.1 6.1 4.5 Φ0.4





ملاحظة:
لدينا أكثر من 10000 نوع منمرفق SMA، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيلك.
