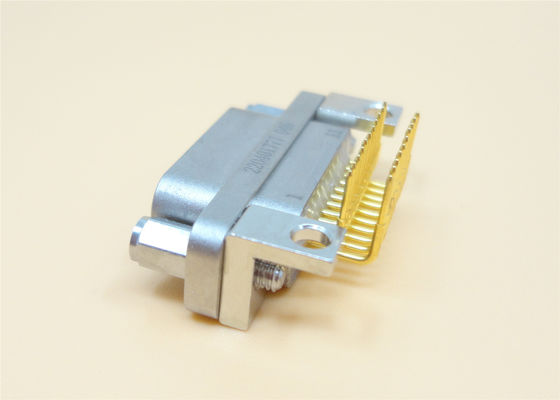

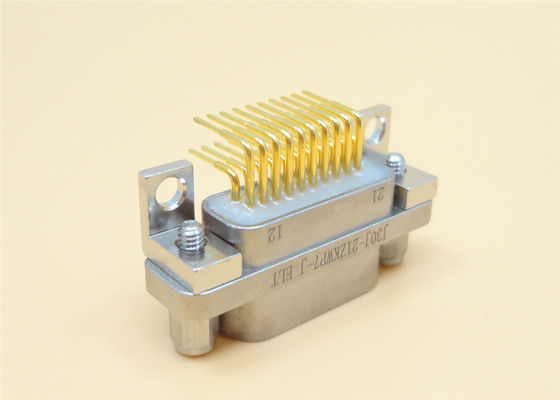

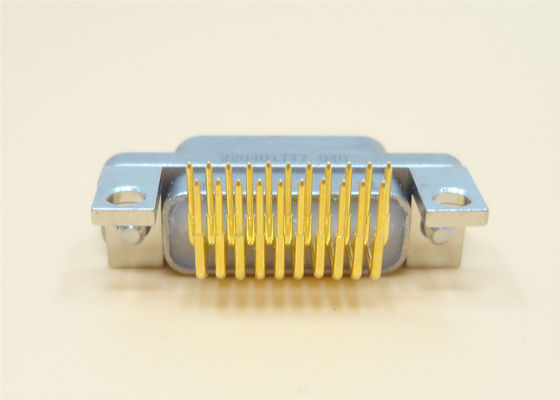

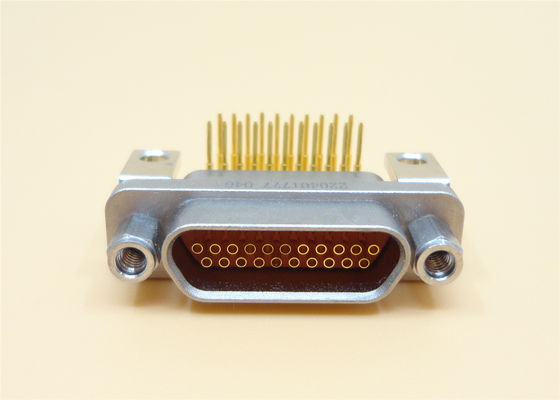

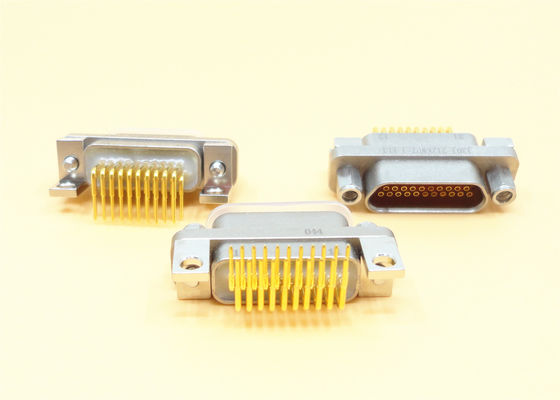

الزاوية اليمنى J30J سلسلة رابط ميكرو-D / D-Subminature 21 دبوس
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| خارج شل: | سبائك الألومنيوم | رقم التعريف الشخصي جهة الاتصال: | 21 |
|---|---|---|---|
| مادة: | معدن | تباعد الاتصال: | 1.27 ملم |
| منطقة القسم: | 0.1-0.15 ملم² | معيار: | MIL-DTL-83513 |
| نوع الاتصال: | دبوس تويست صغير، طلاء ذهبي | اسم المنتج: | J30J، ميركو-D، D-sub، MDM |
| يكتب: | الزاوية اليمنى | الشهادة: | ROHS ISO-9001-2015 |
| إبراز: | موصل سلسلة Micro-D J30J,موصل 21 دبوس MDM,موصل D Subminature MDM |
||

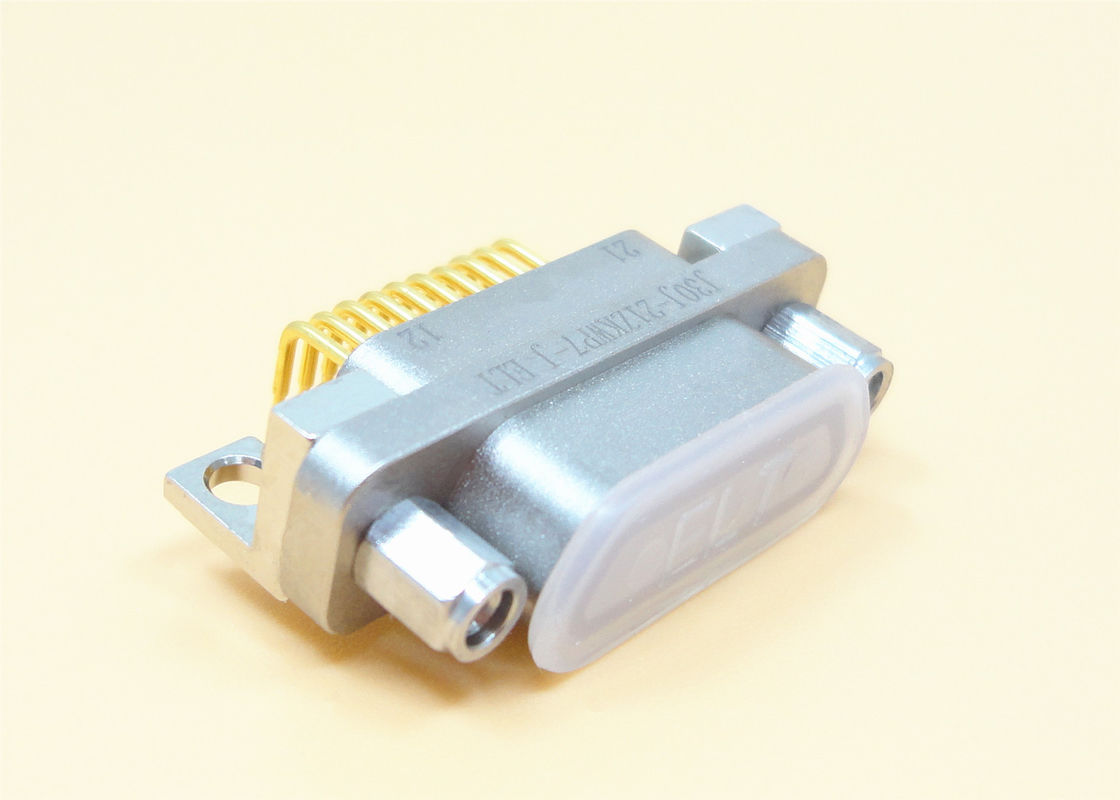

موصل MDM مستطيل بزاوية قائمة Micro-D J30J ذو 21 سنًا للوحة الدوائر المطبوعة
منتج Micro-d المستطيل j30j يعادل منتجات سلسلة MDM الأمريكية. الغلاف مصنوع من سبائك الألومنيوم، وتبلغ مسافة التلامس 1.27 مم. موصل j30j هذا مناسب لمساحة المقطع العرضي لقلب السلك من 0.1-0.15 مم مربع. يتوافق أداء هذا المنتج مع gjb2446a (المواصفات العامة للموصل الكهربائي المستطيل مع غلاف صغير مستقطب)، وهو ما يعادل mil-dtl-83513، وينقسم إلى عادي (غلاف) ومحسن (غلاف). يتميز بخصائص المساحة الصغيرة للتركيب، وخفة الوزن، والاتصال الموثوق به، والتدريع الكهرومغناطيسي الجيد ومقاومة الزلازل، ويستخدم على نطاق واسع في المعدات والأجهزة الإلكترونية ذات متطلبات المساحة الصغيرة.
تشمل الموصلات الشائعة 6 سلاسل فرعية: موصل تلامس العقص، موصل تلامس اللحام، موصل PCB n-in-line، موصل PCB n-j in-line، موصل PCB w بزاوية قائمة وموصل PCB W-J بزاوية قائمة.
| ترتيبات التلامس (عرض وجه إدخال الدبوس) |
تخصيص:
| تصنيف التيار | 3 أمبير |
| تصنيف الجهد | 300 فولت |
| مقاومة العزل | ≥ 5000 MΩ |
| المتانة | 500 دورة |
| جهد التحمل العازل | 800 |
| درجة الحرارة البيئية | -55 درجة مئوية ~ + 125 درجة مئوية |
| الرطوبة النسبية | تصل إلى 95% عند +40 درجة مئوية |
| الاهتزاز | 10 هرتز ~ 2000 هرتز 196 م/ثانية² |
| إجمالي التسارع RMS | 23.1G |
| التأثير | 735 م/ثانية² |
| البعد الخارجيرسم |
| رقم الموديل | أ | ب |
| J30J-9ZKW-J | 19.6 | 14.35 |
| J30J-15ZKW-J | 23.5 | 18.2 |
| J30J-21ZKW-J | 27.4 | 22 |
| J30J-35ZKW-J | 29.8 | 24.5 |
| J30J-31ZKW-J | 33.6 | 28.3 |
| J30J-37ZKW-J | 37.4 | 32.2 |
الميزات:
* قياسي: ما يعادل mil-dtl-83513
* منتجات سلسلة 9 و 15 و 21 و 25 و 31 و 37 نووية
* وضع إنهاء PCB هو تلامس بزاوية قائمة، والشبكة هي 1.27 × 2.54 (صف × خط)
* إبرة الالتواء
* مساحة المقطع العرضي للكابل القابلة للتطبيق هي 0.1 ~ 0.15 مم2
* مساحة المقطع العرضي للكابل هي 0.07 مم2
* خيارات 1 و 2 و 3 و 4 صفوف
* اتصال عالي الكثافة
* تتوفر نماذج مستقيمة وزاوية قائمة
* مقاومة منخفضة للتلامس، وقدرة تيار عالية وقوة عزل عالية.
* موصلات ومجموعات كابلات مصممة خصيصًا.
* اختيار النموذج المستقيم والزاوية القائمة
* توفير المساحة والوزن.
الأنواع:
- سلسلة J30J
- سلسلة J30JM (محكم)
- سلسلة J30 (بلاستيك)
- سلسلة J50J
- سلسلة J55A
- سلسلة J55AM (محكم)
- سلسلة J56J
- سلسلة J30J
- سلسلة J30JM (محكم)
- سلسلة J30 (بلاستيك)
- سلسلة J50J
- سلسلة J55A
- سلسلة J55AM (محكم)
- سلسلة J56J
التطبيقات:
- إلكترونيات الطيران، الرادارات
- أنظمة الصواريخ والتوجيه
- المعدات الموجودة على متن الطائرة
- أنظمة الاتصالات
- إلكترونيات الطيران، الرادارات
- أنظمة الصواريخ والتوجيه
- المعدات الموجودة على متن الطائرة
- أنظمة الاتصالات
- مراكز البحوث
- عسكرية
- نظام تحديد المواقع العالمي (GPS)
- مركبة جوية بدون طيار (UAV)
- Cاتصالات
- ساتكوم
- أنظمة الملاحة- مراكز البحوث
- التطبيقات الطبية
- لوحة التركيب السطحي (SMT) من اللوحة إلى الكابل
