تفاصيل المنتج:
شروط الدفع والشحن:
|
اسم المنتج: | SMA ذكر محول | معاوقة: | 50Ω |
---|---|---|---|
عازل: | PTFE | النوع: | موصل RF |
التطبيق: | الترددات اللاسلكية | جنس: | ذكر |
المواد: | الفولاذ المقاوم للصدأ | مدة الحياة: | 500 دائرة |
عازل: | PTFE |

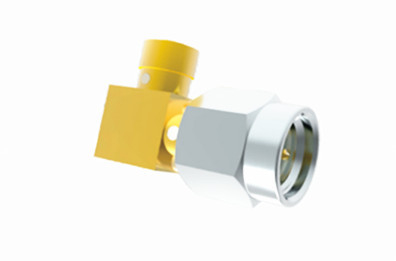

SMA ذكر الزاوية اليمنى ربط RF الفولاذ المقاوم للصدأ
وصلة SMA RF المتكافئة هي وصلة مكافئة صغيرة عالية التردد مصممة وفقًا لميزة MIL-C-39012.أداء ميكانيكي وكهربائي ممتاز، وموثوقية عالية. باعتبارها أكثر موصلات RF المتجانسة استخدامًا ، يتم استخدامها على نطاق واسع في الاتصالات بالموجات الدقيقة ومعدات قياس الموجات الدقيقة ومجالات أخرى.الموصلات عالية الأداء التي طورتها شركتنا يمكن أن تصل الترددات حتى 20GHz.

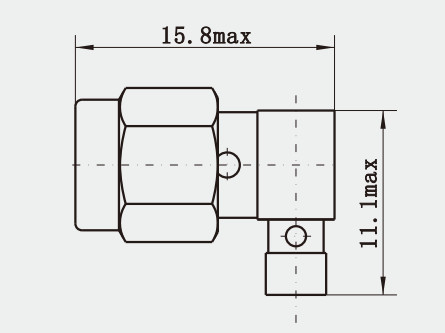

الخطوط العريضة الرسم والصورة ((ملم))
الخصائص الكهربائية لمعدل SMA RF
عائق | 50Ω |
نطاق التردد | DC - 18GHz |
تصنيف الجهد | 335VRMS (حد أقصى مستوى سطح البحر) |
الكهربائية المقاومة للجهد | 1000 VRMS (على مستوى سطح البحر) |
VSWR (معدل موجة الجهد الثابت) |
≤ 1.3 |
مقاومة الاتصال |
موصل المركز ≤ 3.0 مΩ الموصل الخارجي ≤ 2.0 mΩ |
مقاومة العزل | ≥ 5000 MΩ |
غيرها من مكيّفات الراديو الراديوي SMA الذكور الإناث إلى SMA في السلسلة الذكور الإناث
رقم الجزء
|
الوصف
|
SMA-KJK
|
SMA المرأة إلى الرجل إلى المرأة محول
|
SMA-JJ
|
مكيّف SMA ذكر إلى ذكر
|
SMA-JWK1C
|
إصلاحي RA SMA الذكور إلى الإناث
|
SMA-JWJ
|
مكيّف SMA ذكر إلى ذكر
|
SMA-KK2 |
مكيّف SMA ذكر إلى ذكر
|
SMA-KYFK
|
SMA المرأة إلى المرأة محول الحاجز
|
1.
2.
3.
4.
5.
6.
التطبيق:
الشبكة | الاتصالات الفضائية |
أجهزة الكمبيوتر / الشبكات المحلية | أجهزة الكمبيوتر / الشبكات المحلية |
الاتصالات المتنقلة | أدوات |
المحطة الأساسية | الاتصالات المتنقلة |
المرافق الخارجية | الرادار، الميكروويف |
الاتصالات | أدوات |
السيارات | انضم إلى خط القفز |
المرفق الأساسي | نظام الراديو والتلفزيون الجوي |
الخصائص:
الحجم الضيق: SMA هي اختصار لـ "SubMiniature version A ،" والذي يشير إلى حجمه الصغير ، مما يجعله مثاليًا للتطبيقات التي تكون فيها المساحة في قسط.
اتصال موثوق به: يستخدم موصلات SMA آلية ربط متداخلة توفر اتصالًا ماديًا آمنًا ، مما يضمن نقل إشارة مستقر.
خيارات تركيب متعددة الأبعاد: تتوفر أجهزة توصيل SMA في إصدارات الزاوية المستقيمة والمستقيمة ، وتقدم تركيبًا على الجهاز أو الحاجز ، وتتوفر مع اتصالات التشنج أو اللحام لتناسب متطلبات التطبيقات المختلفة.
مواد عالية الجودة: عادة ما يتم تصنيع غطاء موصل SMA من الفولاذ المقاوم للصدأ SU303 أو النحاس ويتم طلاءه بالذهب لضمان التوصيل الكهربائي الجيد ومقاومة التآكل.
المواصفات التقنية الخاصة: وصلات SMA لديها عائق مميز يبلغ 50Ω ومجموعات ترددية محددة جيدًا ، مما يساعد المستخدمين على اختيار الموصلات المناسبة لاحتياجاتهم التقنية المحددة.
ورشة عمل ومعرض
ملاحظة:
لدينا أكثر من 10000 نوع منمحولات الراديو اللاسلكي,إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
