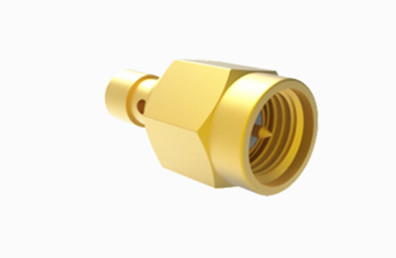

موصل RF SMA ذكر نحاسي مطلي بالذهب لكابل SFF-50-1.5-1/RG316
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| البند: | موصل الترددات اللاسلكية SMA | طلاء: | مطلي بالذهب |
|---|---|---|---|
| جنس الموصل: | ذكر | عائق: | 50Ω |
| التكرار: | DC ~ 18 جيجا هرتز | طول الحياة: | 500 دورة |
| الجسم: | النحاس | النوع: | SMA |
| إبراز: | وصلة SMA RF الذكرية,رابط SMA RF النحاسي,رابط SMA RF مطلي بالذهب,Brass SMA RF Connector,Gold Plated SMA RF Connector |
||
رابط RF ذكر ذو طبقة نحاسية ذهبي من نوع SMA لـ SFF-50-1.5-1 / RG316 كابل
وصلة SMA RF المتكافئة هي وصلة مكافئة ضيقة عالية التردد مصممة وفقًا لميل-سي 39012.مجموعة ترددات واسعة، الخصائص الميكانيكية والكهربائية الاستثنائية ، والموثوقية العالية. هذا النوع من الموصلات هو الأكثر استخدامًا في التطبيقات المتجانسة للترددات الراديوية.يرى استخدام واسع النطاق في مجالات مختلفة مثل الاتصالات بالموجات الدقيقة وأجهزة قياس الموجات الدقيقة.الموصولات المتفوقة من شركتنا في هذه السلسلة مصممة لدعم ترددات تصل إلى 20 جيجا هرتز.
المواصفات:
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50 أوم | |
| نطاق التردد | DC ~ 18GHz | |
| الجهد القياسي | 335 VRMS (حد أقصى لمستوى سطح البحر) | |
| الكهرباء المقطوعة مقاومة الجهد | 1000 VRMS (أقصى مستوى سطح البحر) | |
| مقاومة العزل | ≥5000 MOhm | |
| مقاومة الاتصال | الموصل الخارجي | ≤2 مΩ |
| موصل مركزي | ≤3 مΩ | |
التوصيف:
1. التوحيد القياسي والتوافق: تتبع موصلات SMA حجمًا قياسيًا ومواصفات كهربائية قياسية ، مما يضمن التوافق مع مجموعة واسعة من المكونات والأجهزة اللاسلكية الراديوية.
2المقاومة البيئية: تم تصميم بعض إصدارات موصلات SMA لتحمل الظروف البيئية القاسية ، كونها مقاومة للماء أو الغبار أو مقاومة للتآكل.
3نطاق التطبيقات الواسع: نظرا لميزات أدائها ، يتم استخدام موصلات SMA على نطاق واسع في قطاعات الاتصالات اللاسلكية والاختبارات والقياس.
التطبيق:
رابط SMA هو رابط محوري يستخدم على نطاق واسع في صناعة الترددات الراديوية وميكروويف ، والمعروف بتصميمه المدمج ، ومدى الترددات الواسع ، والأداء الميكانيكي والكهربائي الممتاز ،وموثوقية عاليةهذه الخصائص تجعل مكونات SMA قابلة للتطبيق عبرالحقولمثل mالاتصالات بالأمواج الكهربائية، معدات القياس والاختبار، الاتصالات عبر الأقمار الصناعية، والتجارب العلمية.
المنتجات الأخرى:
1.SMA الزاوية اليمنى الإناث فلينج-قمة ربط RF كوكسيال
| رقم الطراز | (ل) | L1 | د | ملاحظة |
| SMA-KWFD101 | 3 | 3 | 1.3 | |
| SMA-KWFD101G | 3 | 3 | 1.3 | سكن SS |
| SMA-KWFD115 | 4 | 2 | 0.6 | |
| SMA-KWFD131 | 15 | 3 | 1.3 | |
| SMA-KWFD 147 | 4 | 4 | 1.3 | |
| SMA-KWFD169 | 3 | 0.6 | 0.4 | |
| SMA-KWFD234 | 3 | 3 | 1 |
2.50 أوهم إمرأة جاك فلانج جبل SMA ربط RF
| رقم الطراز | (ل) | L1 | L2 | د | D1 | D2 | ملاحظة |
| SMA-KFD217A | 4 | 7 | 6 | 1.3 | 4.1 | 2.2 | |
| SMA-KFD746 | 0 | 1.1 | 5.7 | 1.3 | 0 | 2.6 | |
| SMA-KFD1197 | 4 | 4.5 | 5.7 | 1 | 4.1 | 2.6 | |
| SMA-KFD1304 | 0 | 1 | 5.7 | 0.8 | 0 | 2.2 | |
| SMA-KFD1401 | 3.3 | 5 | 5.7 | 1.3 | 4.1 | 2.6 |
كتالوج المنتج:
| محول الراديو الراديو |
| توجيه الموجات إلى محول مكافئ |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| مجموعات كابلات RF |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| أجهزة توصيل الموجات المليمترية ((2.4mm، 2.92mm) |
ملاحظة:
لدينا أكثر من 10000 نوع مناتصالات SMA، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيلك.
