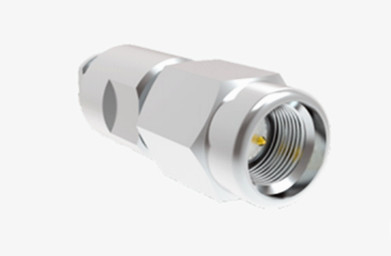

متانة SSMA ذكر الفولاذ المقاوم للصدأ مكبس RF للكابل CXN3506 / MF108A
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| نطاق التردد: | DC ~ 30 جيجا هرتز | عائق: | 50Ω |
|---|---|---|---|
| المدى الطويل: | 500 دورة | المواد: | الفولاذ المقاوم للصدأ |
| التطبيق: | صوت / فيديو / ميكروويف | VSWR: | ≤1.3 |
| مقاومة العزل: | ≥ 2000MΩ | وسط عازل: | PTFE |
| إبراز: | MF108A كابل RF وصلة,SSMA ذكر الفولاذ المقاوم للصدأ |
||
سدادة الراديو الراديوي الذكورية من الفولاذ المقاوم للصدأ للكابل CXN3506/MF108A
عبارة عن إصدارات مصغرة من إصدارات SMA، تتميز بحجمها المدمج، وعرض النطاق الترددي الواسع، وموثوقيتها العالية.وهي تستخدم على نطاق واسع في مختلف القطاعات مثل الطيران، الطيران والفضاء، والاتصالات الميكروويفية.
الخصائص:
1الحجم المصغّر: أجهزة الاتصال SSMA أصغر من نظرائها SMA، مما يجعلها مناسبة للتطبيقات التي تكون فيها المساحة في قسط.
2عرض النطاق الترددي الواسع: تم تصميم موصلات SSMA للعمل على نطاق واسع من الترددات ، عادة ما تدعم ما يصل إلى 18 غيغاهرتز أو حتى أعلى.
3موثوقية عالية: تم تصميم هذه الموصلات للحفاظ على اتصالات مستقرة في البيئات المطالبة، بما في ذلك درجات الحرارة العالية والاهتزاز.
4خسارة انعكاس منخفضة: يساعد تصميم موصلات SSMA على تقليل انعكاسات الإشارة ، والحد من الخسائر وتوفير أداء أفضل.
مواصفات موصلات SSMA RF:
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الإلكترونية والمادية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 30GHz | |
| الجهد القياسي | 250 VRMS (حد أقصى لمستوى سطح البحر) | |
| الكهرباء المقطوعة مقاومة الجهد | 750 VRMS (حد أقصى لمستوى سطح البحر) | |
| VSWR | ≤1.3 | |
| مقاومة العزل | ≥2000MΩ | |
| موصل مركزي | ذكر | برش مطلي بالذهب |
| الإناث | من النحاس البريليوم المصفوف بالذهب | |
| القشرة والأجزاء المعدنية الأخرى | برش مطلي بالذهب | |
| من الفولاذ المقاوم للصدأ | ||
| غطاء الكابلات | النحاس المصفوف بالنيكل | |
| عازل | PTFE | |
| حلقة الختم | مطاط السيليكون | |
| عزم الزواج | 0.5 -0.7N.m | |
التطبيق:
1الاتصالات اللاسلكية: في روابط الميكروويف والاتصالات بين النقاط وأنظمة هوائيات محطات القاعدة الخلوية ، يتم استخدام موصلات SSMA لربط مكونات RF (الترددات الراديوية).
2الفضاء والطيران:يتم استخدام موصلات SSMA في مجموعة متنوعة من أنظمة الاتصال والملاحة داخل صناعة الطيران والفضاء بسبب موثوقيتها العالية وقدرتها على تحمل الظروف القاسية.
3معدات الاختبار: في معدات الاختبار والقياس بالاتصالات الراديوية ، يمكن استخدام موصلات SSMA لربط أدوات الاختبار بالمعدات الخاضعة للاختبار (EUT) أو مكونات RF الأخرى.
كتالوج المنتج:
| محول الراديو الراديو |
| رابط SMA RF |
| رابط SSMP RF |
| رابط TNC RF |
| رابط RF من النوع N |
| رابط RF MCX/MMCX |
| أجهزة توصيل الموجات المليمترية ((2.4mm، 2.92mm) |
| مجموعات كابلات RF |
| توجيه الموجات إلى محول مكافئ |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |

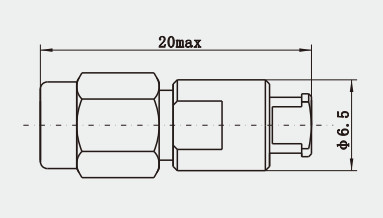

أبعاد الواجهة:
المنتج المرتبط
1. ميني SMA سلسلة 2 ثقوب ميكروستريب فلانج الاتصالات
2.اتصالات الراديو اللاسلكي الإناث SMA للكابل RG178
2.Mini SMA PCB Panel Mount 4 Holes فلانج الاتصالات
ملاحظة:
لدينا أكثر من 10000 نوع منمرفق SMA، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيلك.
