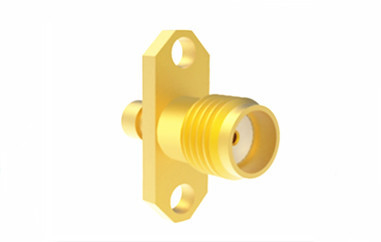

ربط كابل الراديو اللاسلكي من النحاس SMA الإناث للكابل CXN3506/MF108A
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| Product name: | SMA RF Cable Connector | Plating: | Gold |
|---|---|---|---|
| VSWR: | ≤1.3 | Mounting type: | Flange Mount |
| Working voltage: | 335V r.m.s at sea level | Frequency range: | DC to 18GHz |
| Body: | Brass | Gender: | Jack/Female |
| إبراز: | رابط SMA RF النحاسي,رابط SMA RF الإناثي,وصلة SMA RF المرفقة بالفلنج,Female SMA RF Connector,Flange Mount SMA RF Connector |
||
ربط كابل الراديو اللاسلكي من النحاس SMA الإناث للكابل CXN3506/MF108A
رابط SMA RF المتكافئ هو رابط مكافئ مضغوط عالي التردد تم تصميمه وفقًا لميزة MIL-C-39012. ويتمتع بعدة مزايا بما في ذلك الحجم الصغير ، وعرض النطاق الترددي الواسع ،الأداء الميكانيكي والكهربائي الاستثنائي، وموثوقية عالية. على هذا النحو ، أصبح أكثر الاتصالات المتجانسة المستخدمة على نطاق واسع. يتم استخدامها على نطاق واسع في الاتصالات بالموجات الدقيقة ومعدات قياس الموجات الدقيقة ،من بين المجالات الأخرىسلسلة الموصلات عالية الأداء التي صممتها شركتنا قادرة على العمل على ترددات تصل إلى 20 جيجا هرتز.
مواصفات موصلات SMA RF:
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| واجهة حسب | IEC60169-15 |
| عائق | 50Ω |
| نطاق التردد | DC إلى 18GHz |
| خسارة الإدراج | ≤0.30dB |
| VSWR | ≤1.2 ((DC-6GHz) |
| مقاومة العزل | ≥5000MΩ |
| مقاومة مركز الاتصال | ≤3mΩ |
| مقاومة الاتصال الخارجي | ≤2mΩ |
| دورات التزاوج | ≥ 500 |
| نطاق الحرارة | -65- +165 درجة مئوية |

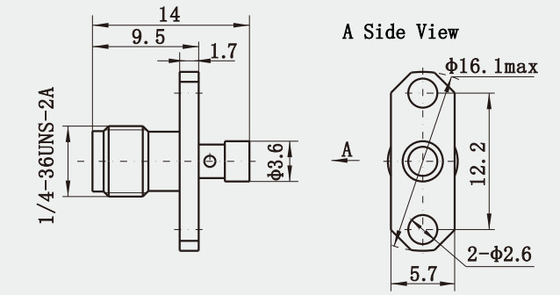

الخطوط العريضةربط الراديو اللاسلكي للأسلاك CXN3506/MF108A:
خصائص المواد والميكانيكية:
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | النحاس مطلي بالذهب |
| الإناث | Sn-P البرونزية المصفوفة بالذهب | |
| اتصال مرن | برونز البريليوم المصفوف بالنيكل | |
| القشرة والأجزاء المعدنية الأخرى | النحاس المصفوف بالنيكل | |
| تسخير المقاوم للصدأ | ||
| أكمام المكسرات | النحاس المصفوف بالنيكل | |
| عزم الدوران الضيق للاتصال | 0.79-1.13N.m | |
| المدى الطويل | 500 دورة | |
| حلقة الختم | مطاط السيليكون | |
| عازلات | PTFE | |
الخصائص الرئيسية:
1الحجم الصغير: كما يوحي الاسم ، يشير "SubMiniature" إلى أن وصلة SMA أصغر من العديد من أنواع الاتصالات المتجانسة الأخرى ،مما يجعلها مناسبة للتطبيقات حيث المساحة في قسط.
2القدرة على التردد العالي: تم تصميم مرفق SMA للتعامل مع الترددات العالية ، عادة ما تصل إلى 18 غيغاهرتز ، على الرغم من أن بعض الإصدارات يمكن أن تصل إلى 26.5 غيغاهرتز ،مما يجعلها مناسبة لتطبيقات الميكروويف.
3عرض النطاق الترددي الواسع: جنبا إلى جنب مع القدرات عالية التردد ، يمكن لموصلات SMA نقل الإشارات عبر مجموعة واسعة من الترددات دون تدهور كبير في الأداء.
التطبيقات:
1مجموعة واسعة من التطبيقات: نظرا لحجمها وعرض النطاق الترددي وموثوقيتها ، يستخدم رابط SMA في مجموعة واسعة من التطبيقات بما في ذلك الاتصالات ، ومعدات الاختبار ، والأنظمة العسكرية ،والأدوات العلمية.
2واجهة موحدة: تتبع معيار MIL-C-39012،وصلات SMA لديها واجهة متسقة تضمن التوافق مع المكونات والأجهزة الأخرى التي تلتزم بنفس المواصفات.
3التغييرات والتكيفات: هناك العديد من التغييرات المتاحة لمصل SMA ، بما في ذلك خيارات الإنهاء المختلفة (مثل SMA-J) ، ومحولات الزاوية المستقيمة ، والنماذج المنخفضة الوضوح ،توفير المرونة لاحتياجات التصميم المختلفة.
كتالوج المنتج:
| محول الراديو الراديو |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط TNC RF |
| رابط RF من النوع N |
| رابط RF MCX/MMCX |
| أجهزة توصيل الموجات المليمترية ((2.4mm، 2.92mm) |
| مجموعات كابلات RF |
| توجيه الموجات إلى محول مكافئ |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
المنتجات ذات الصلة
1) مغلقة بشكل مغلق إمرأة SMA RF الموصولات
| رقم الطراز | ملاحظة |
| SMA ((M) - KFD | مغلق |
2) الإناث الحاجز الزاوية اليمنى صانع الصلبة SMA Connector
| رقم الطراز | (ل) | ملاحظة |
| SMA-KYWHD | 14.8 | |
| SMA-KYWHD1 | 13.5 |
- نعمملاحظة:
لدينا أكثر من 10000 نوع منمحولات موصلات SMA، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيلك.
