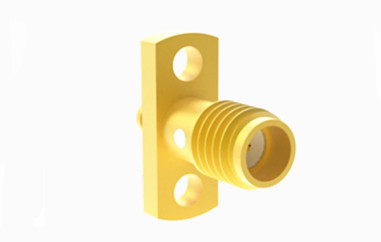

سلسلة SSMA الإناث ميني SMA ربط RF ل 1 # كابل شبه جامد / مرن
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | SSMA RF Connector | طلاء: | صفيحة ذهبية |
|---|---|---|---|
| الجنس: | أنثى | عائق: | 50Ω |
| المدى الطويل: | 500 دورة | Body: | Brass |
| التطبيق: | صوت / فيديو / ميكروويف | النوع: | سما |
| إبراز: | مكونات التوصيل اللاسلكية,كابل مرن SMA RF Connector,رابط SMA RF الإناثي,flexible Cable SMA RF Connector,Female SMA RF Connector |
||
سلسلة SSMA الإناث ميني SMA ربط RF ل 1 # كابل شبه جامد / مرن
يعد رابط SSMA Series RF المتكامل نوعًا أكثر تكثيفًا من رابط SMA ، المعترف به لأبعاده الصغيرة ومدى التردد الواسع والموثوقية العالية.يتم نشر هذا النوع من الاتصالات على نطاق واسع في مختلف القطاعات، بما في ذلك الطيران والفضاء والاتصالات بالموجات الدقيقة.
الخصائص الرئيسية:
1الاستقرار البيئي: يمكن لموصلات SSMA تحمل ظروف بيئية مختلفة ، بما في ذلك تغيرات درجة الحرارة والرطوبة والاهتزاز والصدمات الميكانيكية.
2التثبيت السهل: حجمها الأصغر وتصميمها المرن يجعل من الاتصالات SSMA سهلة التثبيت وتوجيهها في التصاميم الكثيفة أو المدمجة.
3خيارات واجهة متعددة الاستخدامات: تتوفر موصلات SSMA في أنواع واجهة مختلفة ، مثل المباشرة ، الزاوية المستقيمة ، والحزمةلاستيعاب المخططات الدوائر والمعدات المختلفة.
المواصفات الخاصة بموصولات SSMA Rf:
ملاحظة:تستند تواتر النموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الإلكترونية والمادية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 30GHz | |
| الجهد القياسي | 250 VRMS (حد أقصى لمستوى سطح البحر) | |
| الكهرباء المقطوعة مقاومة الجهد | 750 VRMS (حد أقصى لمستوى سطح البحر) | |
| مقاومة العزل | ≥5000MΩ | |
| موصل مركزي | ذكر | سبائك النحاس المصفوفة بالذهب |
| الإناث | البريليوم البرونزي المصفوف بالذهب | |
| القشرة والأجزاء المعدنية الأخرى | سبائك النحاس المصفوفة بالذهب | |
| أكمام المكسرات | سبائك النحاس المصفوف بالنيكل | |
| عازل | PTFE | |
| حلقة الختم | مطاط السيليكون | |
| المدى الطويل | 500 دورة | |
كتالوج المنتج:
| محول الراديو الراديو |
| رابط SMA RF |
| رابط SSMP RF |
| رابط TNC RF |
| رابط RF من النوع N |
| رابط RF MCX/MMCX |
| أجهزة توصيل الموجات المليمترية ((2.4mm، 2.92mm) |
| مجموعات كابلات RF |
| توجيه الموجات إلى محول مكافئ |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
التطبيق:
1الاتصالات السلكية واللاسلكية: داخل البنية التحتية للاتصالات السلكية واللاسلكية، يمكن استخدام موصلات SSMA لربط المحطات الأساسية ومعدات الاتصالات الأخرى.
2الاتصالات اللاسلكية: في معدات الشبكات اللاسلكية مثل أجهزة التوجيه اللاسلكية وبطاقات الشبكة اللاسلكية، يساعد مكونات SSMA في تسهيل نقل البيانات عالية السرعة.
3صناعة السيارات: في تطبيقات السيارات معينة، مثل أنظمة الاتصالات في شبكات المركبات، يمكن استخدام موصلات SSMA لضمان اتصالات إشارة مستقرة.
أبعاد الواجهة:
المنتج المرتبط
1. ميني SMA (SSMA) سلسلة 2 ميكروستريب فلانج الاتصال الثقب
| رقم الطراز | (ل) | L1 | L2 | L3 | L4 | د | D1 | D2 | D3 |
| الـ SSMA-KFD2 | 15.6 | 3.2 | 2.7 | 4.8 | 8.3 | 0.88 | 4.6 | 12.3 | 2.4 |
| إدارة المعلومات والإعلام | 11.9 | 0 | 2.2 | 4.8 | 8.3 | 0.88 | / | 12.3 | 2.4 |
| الـ SSMA-KFD10 | 11.1 | 0 | 1.4 | 4.8 | 8.3 | 0.88 | / | 12.3 | 2.4 |
| الـ SSMA-KFD19 | 14.4 | 3 | 1.7 | 4.8 | 8.3 | 0.7 | 4.6 | 12.3 | 2.4 |
| الـ SSMA-KFD121 | 14.6 | 3.2 | 1.7 | 4.8 | 8.3 | 0.3 | 4.6 | 12.3 | 2.4 |
| الـ SSMA-KFD133 | 17.5 | 4 | 3.8 | 5.8 | 8.3 | 0.88 | 4.6 | 12.3 | 2.4 |
2.الموصولات الصغيرة SMA (SSMA) الشريط المجهري KHD (البيكسبيك الإناث)
| رقم الطراز | ملاحظة |
| SSMA-KHD |
ملاحظة:
لدينا أكثر من 10000 نوع مناتصالات SMA، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيلك.
