K2.92 ربط RF الإناث للأسلاك نصف صلبة / مرنة 50 أوم
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| الكلمات الرئيسية: | موصل RF للحاجز | النوع: | موصل الموجة المليمترية |
|---|---|---|---|
| طلاء: | مطلي بالذهب | التطبيق: | الترددات اللاسلكية |
| عازل: | PTFE | المواد: | النحاس |
| الجنس: | أنثى | عناد: | 50 أوم |
| إبراز: | K2.92 إصدار إلكتروني إلكتروني إلكتروني,50Ohm Impendence RF Connector |
||

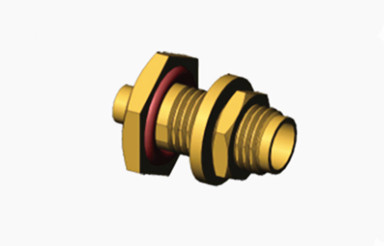

K2.92 إمرأة الحاجز RF النحاس المكافئ للاتصال 2 # كابل شبه جامد / مرن
غالبًا ما يشار إليها باسم "نوع K" ، 2.92 وصلات هي جزء لا يتجزأ من تكنولوجيا الموجة المليمترية ، قادرة على استيعاب ترددات تصل إلى 40 غيغاهرتز.هذه المكيفات لا تسمح فقط للتبادل مع SMA و 3.5mm سلسلة المكافئات ولكنها تستخدم أيضًا نظام كهربائي كهربائي. تبرز بسبب تصميمها المدمج، والوزن المنخفض، وتحسين الأداء في الترددات العالية، وضمان الاتصال الموثوق به.
المواصفات:
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| عائق | 50 Ω |
| نطاق التردد | DC - 40GHz |
| تصنيف الجهد | 250 VRMS (حد أقصى مستوى سطح البحر) |
| الجهد الكهربائي المقاوم للطاقة | 750 VRMS (حد أقصى مستوى سطح البحر) |
| نسبة موجة الجهد الثابت VSWR |
≤ 1.05 + 0.005f |
| مقاومة الاتصال | موصل المركز ≤ 3.0 مΩ |
| الموصل الخارجي ≤ 2.0 mΩ | |
| مقاومة العزل | ≥ 5000 MΩ |
| الموصل الداخلي | سدادة الذكور: نحاس، مطلية بالذهب |
| (بيكو) ، مطلية بالذهب | |
| اتصال مرن | بيكو مطلي بالنيكل |
| الجسم / القشرة / السكن | النحاس المصفوف بالذهب الفولاذ المقاوم للصدأ، مسلب |
| عازل | PEI |
| غسيل | مطاط السيليكون |
| الحرارة | -55°C ~ +125°C |
| المدى الطويل | 500 دورة |
| عزم الدوران | 0.79 ~ 1.13 ن.م |
الخصائص:
1التوافق والتبادل
التوافق الجيد: يعتبر تصميم موصلات النوع K بعناية التوافق مع موصلات SMA و 3.5mm ،محاذاة أبعاد الموصل الداخلي والخارجي لتسهيل الانتقال بين الأنظمة المختلفة.
قابلية الاستبدال: على الرغم من أن موصلات النوع K قابلة للاستبدال مع موصلات SMA و 3.5mm ، يجب على المستخدمين أن يكونوا على دراية بتأثيرات الأداء عند ربط أنواع مختلفة من موصلات.
2المواد والحرف
بناء النحاس: المصنوعة في المقام الأول من النحاس ، تستفيد موصلات التوصيل اللاصقة اللاسلكية اللاسلكية من النحاس K2.92 من الخصائص الميكانيكية الممتازة للمادة ومقاومة التآكل ،ضمان التشغيل المستقر في البيئات القاسية.
التصنيع الدقيق: عملية التصنيع الدقيقة لموصلات النوع K تضمن اتصالات موثوقة واستقرار طويل الأجل ،خاصة في نقل إشارة عالية التردد وفي ظروف صعبة.
غيرها من الاتصالات الراديوية الذكورية الإناثية 2.92 ملم
|
رقم الجزء
|
الوصف
|
|
K-KFD38
|
2.92ملم نوع ك إمرأة ربط RF كوكسيال
|
|
K-KFD76G
|
الصلب المقاوم للصدأ 2.92mm النوع K الإناث RF الواسطة الواسطة
|
|
K-KFD8
|
2.92ملم نوع ك إمرأة ربط RF كوكسيال
|
|
K-JFD9G |
الصلب المقاوم للصدأ 2.92mm نوع K ذكر RF رابط محوري
|
1.
2.
3.
4.
التطبيق:
1الاتصالات عبر الأقمار الصناعية
اتصال عالي الأداء: في مجال الاتصالات عبر الأقمار الصناعية ، تلعب موصلات K2.92 دورًا رئيسيًا في نقل الإشارات من المعدات الأرضية إلى الأقمار الصناعية دون فقدان.ضمان نقل إشارات عالية الوفاء بسبب أدائها الكهربائي الممتاز.
مقاومة البيئات القاسية: بالنسبة لمعدات الأقمار الصناعية التي تعمل في ظروف خارج الغلاف الجوي القاسية، فإن مواد وتصميم K292 الاتصالات تضمن الأداء المستقر في ظل ظروف الإشعاع وتغيرات درجة الحرارة القصوى.
2معدات الاختبار والقياس
قياس دقيق: في اختبار الدوائر والمكونات عالية التردد، تضمن موصلات K2.92 سلامة الإشارة بين جهاز القياس والجهاز الخاضع للاختبار.زيادة دقة الاختبارات.
التوافق القوي: تصميم موصلات K2.92 متوافق مع موصلات سلسلة SMA و 3.5mm ،يسمح باستخدامها مع معدات اختبار مختلفة ويزيد من نطاق تطبيقها بشكل كبير في مجال الاختبار والقياس.
