توفير المساحة أو رابط RF عالي التردد CSMP ذكر مغلق هرميًا لمصلحات PCB

مقدمة المنتج

توفير المساحة أو التردد العاليCSMP RF المرفق الذكورية لPCB جبل

يضمن جهاز CSMP RF Connector ، الذي يضم موصلًا مركزيًا مصنوعًا من سبيكة Kovar المطلية بالذهب ، نقل إشارة ثابت وموثوق به عبر نطاق ترددي واسع من 0.04GHz إلى 40GHz.هذا يجعلها مثالية للتطبيقات عالية التردد التي تتطلب الدقة والاستقرار.

مع مقاومة العزل ≥2000MΩ،CSMPيقلل ربط RF من فقدان الإشارة ويحافظ على سلامة الإشارة حتى في ظل ظروف صعبة ، مما يسهم في موثوقيتها الكلية وأدائها في أنظمة RF الحرجة.

مصممة بمعدل تعارض 50Ω، يطابق CSMP RF Connector معارض المكونات المتصلة،الحد من الانعكاسات وتشوهات الإشارة لنقل الإشارة الأمثل وأقصى كفاءة نظام RF.

عامل الشكل المدمج لمصل CSMP RF ، المعروف أيضًا باسم Supper micro SMP ، أصغر من SSMP ((mini smp ، smpm) ، مما يجعله مثاليًا لتطبيقات توفير المساحة.حجمها الصغير يدعم تركيبات عالية الكثافة دون المساس بالأداء، مما يوفر حلًا متعدد الاستخدامات لأنظمة RF الحديثة.

في الختام، يجمع CSMP RF Connector بين المواد المتفوقة، والهندسة الدقيقة، وقدرات عالية الأداء، مما يجعله الخيار المثالي لتطبيقات RF المختلفة.سواء في بيئات محدودة في المساحة أو تطبيقات عالية التردد، يوفر SSMP و CSMP RF Connectors اتصالًا موثوقًا وسلامة إشارة استثنائية.

الخصائص:

• العشاءميكرو SMPتصميم SMP من النوع المصغر:مثالية للتطبيقات التي تتطلب حلًا للاتصالات المدمجة وخفيفة الوزن. حجمها المصغر مثالي للبيئات المحدودة بالمساحة.
• الهياكل عالية الجودة:المصنعة في شيان، الصين، مع موصل خارجي من سبيكة كوفار القابضة بالذهب، مما يضمن توصيل ممتاز وموثوقية.
• نطاق تردد واسع:مناسبة لتطبيقات الترددات العالية في نطاق 0.04GHz إلى 40GHz.
• الختم الهرماتي:يتم تصنيفه عند 1.01325 X 10-3 Pa.cm3 / s ، مما يوفر ختمًا ضيقًا لمنع تسرب الغازات أو السوائل ، مما يجعله مثاليًا للبيئات التي تتطلب حماية عالية ضد عوامل البيئة.
• العزل الأعلى:عازل الزجاج (الأخضر) ، يوفر خصائص عزل ممتازة للأداء الموثوق به في الظروف الصعبة.

المعلمات التقنية:

المخططCSMP RF المرفق الذكورية لPCB جبل:

حل من مجلس إلى مجلس:

رابط CSMP الذكورية (الافراج الكامل) + محول CSMP الإناثية + رابط CSMP الذكورية (حفرة ناعمة)

التطبيقات:

الـوصلة CSMP المغلقة بشكل مغلقهو متعدد الاستخدامات ويمكن استخدامه في:

• الفضاء الجوي
• الاتصالات
• الطيران
• الملاحة
• القمر الصناعي
• رادار
• الصناعة والإلكترونيات

حجمها الصغير، ومدى الترددات الواسع، والختم الهرماتي يجعلها خيارًا موثوقًا في البيئات المطالبة.

التخصيص:

خدمات تخصيص المنتج لموصول CSMP RF:

تتوفر خدمات تخصيص المنتج للـ SMP من النوع الصغير ، SMP من الحجم الصغير ، و SMP من الحجم الصغير.

MOQ: 200 قطعة

التعبئة والشحن:

هذا المرفق الراديوي CSMP معبأ بعناية لضمان التسليم الآمن إلى عتبة منزلك.

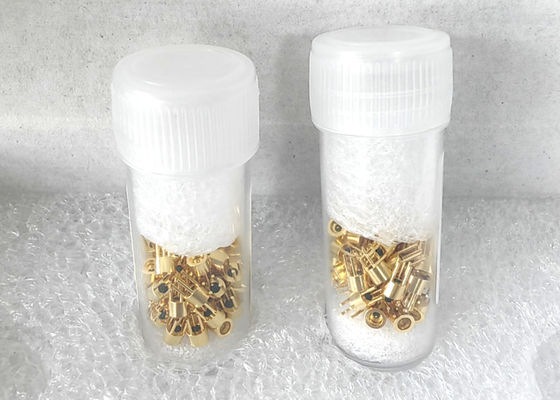

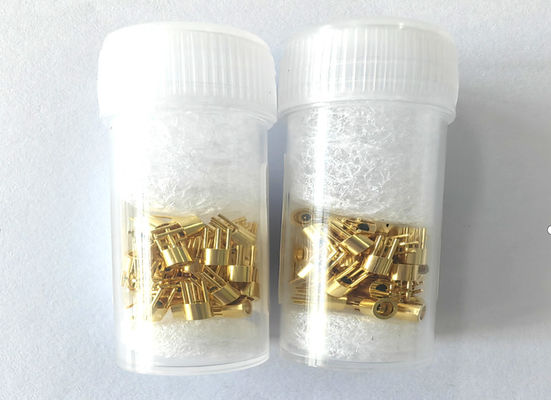

الحزمة:50 قطعة/ زجاجة بلاستيكية

حجم الصندوق الخارجي:21.5*15.5*12 سم

ملاحظة: يمكن أن تحتوي الكرتون الخارجي على كرتونين صغيرين
