تفاصيل المنتج:
شروط الدفع والشحن:
|

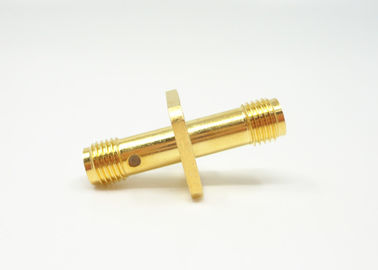

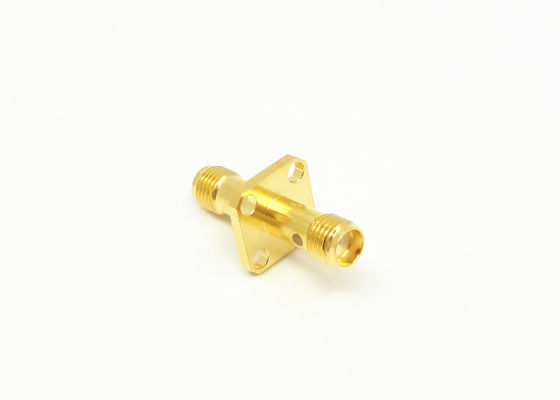

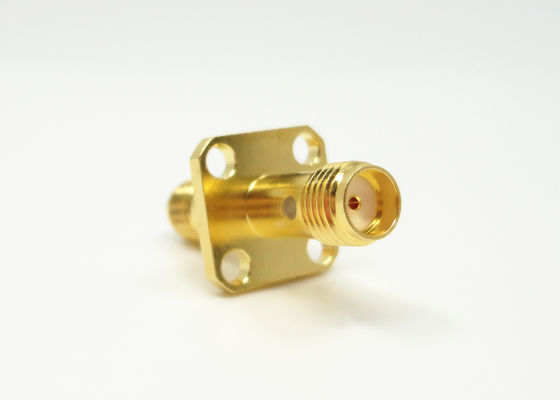

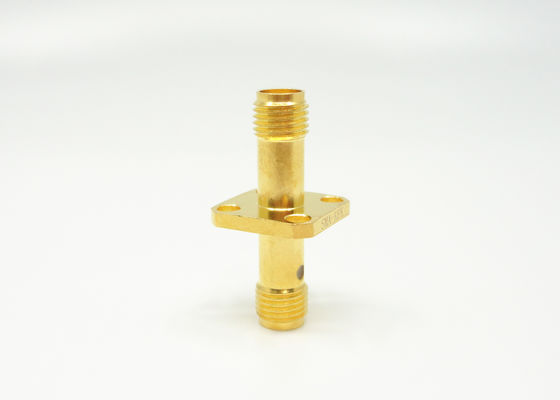

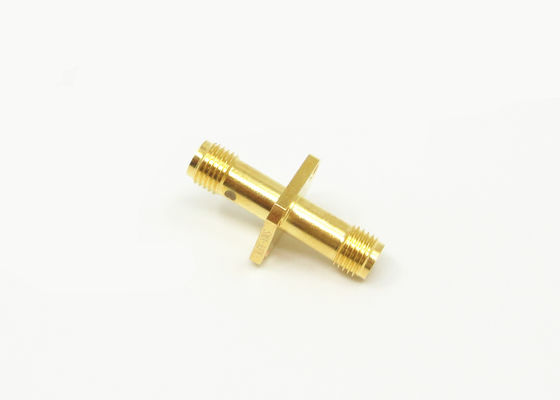

اسم المنتج: | موصل محوري SMA RF | تصفيح: | مطلي بالذهب |
---|---|---|---|
جنس: | أنثى | معاوقة: | 50Ω |
تكرر: | DC ~ 18 جيجا هرتز | متانة: | 500 دورة |
تطبيق: | الفضاء | مواد: | نحاس |
تسليط الضوء: | موصل هوائي SMA,موصل SMA الحاجز |
سلسلة SMA هي نوع من أنواع الموصلات المحورية RF المصغرة عالية التردد ، تم تطويرها وإنتاجها وفقًا لـ MIL-C-39012.مع خصائص الحجم الصغير ، وعرض النطاق الترددي الجيد ، والخصائص الكهربائية الفائقة.SMA هي موصلات الترددات اللاسلكية المحورية الأكثر استخدامًا في مجالات مختلفة من اتصالات الميكروويف وجهاز قياس الميكروويف. يمكن أن يصل الموصل عالي الأداء الذي طورته شركتنا إلى 20 جيجا هرتز.
تخصيص:
الخصائص الكهربائية | |||
معاوقة | 50Ω | ||
نطاق الترددات | تواصل مع كابل solf DC ~ 12.4 جيجا هرتز | ||
قم بتوصيله بكابل شبه صلب DC ~ 18 جيجا هرتز | |||
الفولطية | 335VRMS | ||
عوازل الجهد المقاومة | 1000VRMS | ||
مقاومة العزل | ≥ 5000MΩ | ||
مركز المقاومة | قائد المركز | ≤3.0mΩ | |
موصل خارجي | ≤2.0mΩ | ||
VSWR | ≤1.3 | ||
الخصائص المادية والميكانيكية | |||
قائد المركز | الذكر | نحاس مطلي بالذهب | |
أنثى | مطلي بالذهب البرونزي SN-P | ||
اتصال مرن | برونز البريليوم مطلي بالنيكل | ||
شل والأجزاء المعدنية الأخرى | نحاس مطلي بالنيكل | ||
التخميل غير القابل للصدأ | |||
كم العقص | نحاس مطلي بالنيكل | ||
عوازل | PTFE | ||
الختم الدائري | مطاط سيليكون | ||
متانة | 500 دورة | ||
شد عزم التوصيل | 0.79-1.13 نيوتن متر |
الميزات:
تطبيق:
* الفضاء
* موجة عريضة
* الأجهزة
* مجموعة هوائيات مرحلية
* الاتصالات
* ربط لوحة إلى لوحة
تفاصيل اكثر:
كتالوج المنتج:
محول RF |
موصل الترددات اللاسلكية SMA / SSMA |
موصل RF SMP / SSMP |
موصل الترددات اللاسلكية TNC |
N نوع موصل RF |
MCX / MMCX RF موصل |
موصلات الموجة المليمترية (2.4 مم ، 2.92 مم) |
جمعيات كبل الترددات اللاسلكية |
الدليل الموجي لمحول متحد المحور |
الأختام المحكم من الزجاج إلى المعدن |
موصل سلسلة J30J |
المفاصل الدوارة الميكروويف |
ملحوظة:
لدينا أكثر من 10000 نوع منموصل SMA، إذا لم يتم العثور على الموصل الذي تستخدمه ، فيرجى الاتصال بنا مع ذكر التفاصيل الخاصة بك.
