تفاصيل المنتج:
شروط الدفع والشحن:
|
| مادة الجسم: | نحاس | معاوقة: | 50 أوم |
|---|---|---|---|
| لون: | مطلي بالذهب | نمط الجسم: | مستقيم |
| Type: | SMP male RF Adapter | طريقة التركيب: | رفيق أعمى |
| قوة الاشتباك: | 45N ماكس | قوة فك الاشتباك: | 9N دقيقة |
| تسليط الضوء: | موصلات SMP ذات أرجل,موصل RF المحدود,موصل RF محكم الإغلاق |
||
SMP مخصص ذكر مختومة بإحكام اثنين من الأرجل RF موصل محدد
موصل SMP هو موصل مدمج ومدمج ، واجهته هي نفس نسبة واجهة موصل MMCX فائقة الصغر ، يمكن أن يصل أصغر حجم لكثافة التثبيت إلى مسافة مركز الموصل التي تبلغ 4.3 مم ، لذلك فهي شديدة جدًا مناسبة للتزاوج الأعمى عالي الكثافة.إنه مناسب بشكل خاص للتزاوج الأعمى عالي الكثافة بين الألواح المطبوعة والهيكل والخزائن ، ويستخدم بشكل عام في ميزان كامل / ميزان نصف + وصلة + فتحة بصرية.
| المواصفات العامة لمحول موصل SMP | ||||
|
معاوقة
|
50Ω
|
|||
|
نطاق الترددات
|
DC ~ 40 جيجا هرتز
|
|||
|
الفولطية
|
170VRMS (عند مستوى سطح البحر)
|
|||
|
عوازل الجهد المقاومة
|
500VRMS (في أوراق البحر)
|
|||
|
مقاومة العزل
|
≥ 5000MΩ
|
|||
|
|
موصل خارجي
|
عادي 2.5mΩ ، مغلق بإحكام ≤4mΩ
|
||
|
قائد المركز
|
عادي 6mΩ ، مغلق بإحكام ≤26m
|
|||
| نطاق الترددات | DC ~ 18 جيجا هرتز | 18 ~ 26.5 جيجا هرتز | 26.5 ~ 40 جيجا هرتز | |
| VSWR للموصل المستقيم |
≤1.25
|
≤1.3 | ≤1.4 | |
| VSWR لموصل الملاك الأيمن | ≤1.3 | |||
| VSWR للمحول | ≤1.25 | ≤1.3 | ≤1.4 | |
| VSWR أخرى | ≤1.3 | |||
| قائد المركز | ذكر |
البرونز القصدير الفوسفور / سبائك كوفار
|
مطلي بالذهب | |
| أنثى |
برونز البريليوم
|
مطلي بالذهب | ||
|
اتصال مرن
|
برونز البريليوم
|
مطلي بالذهب | ||
|
شل والأجزاء المعدنية الأخرى
|
النحاس / البرونز البريليوم / سبائك كوفار / سبائك النحاس ، الفولاذ المقاوم للصدأ تخميلها
|
|||
|
عوازل
|
تلبيد الزجاج / PTFE / PEI
|
|||
|
معدل التسرب لـ
موصل مغلق بإحكام
|
1.01325 × 10-3 باسكال · سم 3 / ثانية
|
|||
سمات:
* القدرة على تحمل اختلال المحاذاة الشعاعية / المحورية
* تكوينات موصل الكبل مثبت على اللوحة ، وقابل للاستبدال في الميدان ، ورصاص ، ومحكم ، وموصل
* تتوفر موصلات مخصصة

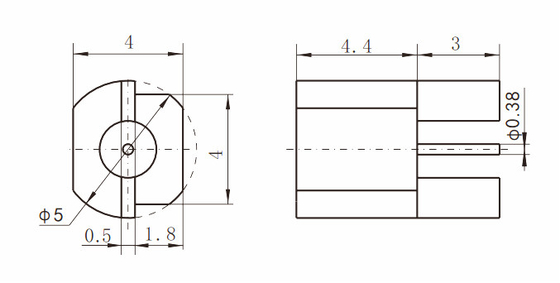

رسم الخطوط العريضة لـSMP مخصص ذكر مختومة بإحكام اثنين من الأرجل RF موصل محدد
موصلات SMP محكمة الغلق ذات الصلة
1.
| SMP (M) -JHD1-JH | حاجز ذكر محدود | عمق واجهة الترابط المحيطي المحكم 2.79 |
2.
| SMP (M) -JHD160-JH | حاجز ذكر محدود | محكم ، عمق الواجهة 18 بوندابل |
3.
| SMP (M) -JHD199-JH | حاجز ذكر محدود | محكم ، عمق الواجهة 1.7 بوندابل |
4.
| SMP (M) -JHD457-S-WP | ذكر السلس تتحمل | محكم ، عمق الواجهة 2.79 |
5.
| SMP (M) -JHD487-WP | حاجز ذكر محدود | محكم ، عمق الواجهة 2.79 |
6.
| SMP (M) -JHD618-S-WP | ذكر السلس تتحمل | محكم ، عمق الواجهة 2.79 |
تثبيت مقدمة:
ملحوظة:
لدينا أكثر من 1000 نوع منمحولات الإناث SMP الذكورللاختيار ، إذا لم يتم العثور على المنتج الذي تستخدمه ،
يرجى الاتصال بنا للحصول على كاتولوجس كاملة.الأبعاد المخصصة مقبولة.
فئة المنتج:
1. موصلات ومحولات الترددات اللاسلكية (DC إلى 110 جيجا هرتز)
2. تجميعات الكابلات RF & Wave-guide
3. موجه موجه لمحولات اقناع
4. موصلات (RF & DC) المتكاملة
5. موصل مستطيل صغير (J30J ، Micro D-sub)
6. الأختام المحكم من الزجاج إلى المعدن ، الرؤوس ، Feedtru (RF & DC)
7. المفاصل الدوارة الميكروويف
8. منتجات ODM
