| مادة الجسم: | نحاس | معاوقة: | 50 أوم |
|---|---|---|---|
| اللون: | مطلي بالذهب | نمط الجسم: | زاوية مستقيمة |
| يكتب: | SMP ذكر محول RF | طريقة التركيب: | رفيق أعمى |
| قوة الاشتباك: | 45N ماكس | قوة فك الاشتباك: | 9N دقيقة |
SMP محكم ختم الذكور الزاوية اليمنى السلس تتحمل RF موصل
موصل SMP هو موصل مدمج ومدمج ، واجهته هي نفس نسبة واجهة موصل MMCX فائقة الصغر ، يمكن أن يصل أصغر حجم لكثافة التثبيت إلى مسافة مركز الموصل التي تبلغ 4.3 مم ، لذلك فهي شديدة جدًا مناسبة للتزاوج الأعمى عالي الكثافة.إنه مناسب بشكل خاص للتزاوج الأعمى عالي الكثافة بين الألواح المطبوعة والهيكل والخزائن ، ويستخدم بشكل عام في ميزان كامل / ميزان نصف + وصلة + فتحة بصرية.
يتم توفير موصل Xi'an Elite الإلكتروني SMP ذو الزاوية اليمنى 18 و 3 و 8 جيجاهرتز في هذه الفئة.يتوفر SMP أنثى أو ذكر (مقبس أو قابس) موصل RA (يسمى أحيانًا محول كبل متحد المحور SMP عند الانتقال من واجهة coax إلى واجهة الموصل).يمكن الحصول على مواصفات PDF لورقة بيانات موصل الزاوية اليمنى SMP الخاصة بنا مع رسم CAD دقيق وأبعاد وتفاصيل مواصفات أخرى عن طريق الاتصال بنا.
| المواصفات العامة لمحول موصل SMP | ||||
|
معاوقة
|
50Ω
|
|||
|
نطاق الترددات
|
DC ~ 40 جيجا هرتز
|
|||
|
الفولطية
|
170VRMS (عند مستوى سطح البحر)
|
|||
|
عوازل الجهد المقاومة
|
500VRMS (في أوراق البحر)
|
|||
|
مقاومة العزل
|
≥ 5000MΩ
|
|||
|
|
موصل خارجي
|
عادي 2.5mΩ ، مغلق بإحكام ≤4mΩ
|
||
|
قائد المركز
|
عادي 6mΩ ، مغلق بإحكام ≤26m
|
|||
| نطاق الترددات | DC ~ 18 جيجا هرتز | 18 ~ 26.5 جيجا هرتز | 26.5 ~ 40 جيجا هرتز | |
| VSWR للموصل المستقيم |
≤1.25
|
≤1.3 | ≤1.4 | |
| VSWR لموصل الملاك الأيمن | ≤1.3 | |||
| VSWR للمحول | ≤1.25 | ≤1.3 | ≤1.4 | |
| VSWR أخرى | ≤1.3 | |||
| قائد المركز | ذكر |
القصدير الفوسفور البرونز / سبائك كوفار
|
مطلي بالذهب | |
| أنثى |
برونز البريليوم
|
مطلي بالذهب | ||
|
اتصال مرن
|
برونز البريليوم
|
مطلي بالذهب | ||
|
شل والأجزاء المعدنية الأخرى
|
النحاس / البرونز البريليوم / سبائك كوفار / سبائك النحاس ، الفولاذ المقاوم للصدأ تخميلها
|
|||
|
عوازل
|
تلبيد الزجاج / PTFE / PEI
|
|||
|
معدل التسرب لـ
موصل مغلق بإحكام
|
1.01325 × 10-3 باسكال · سم 3 / ثانية
|
|||
سمات:
* القدرة على تحمل اختلال المحاذاة الشعاعية / المحورية
* تكوينات موصل الكابلات المثبتة على اللوحة ، والقابلة للاستبدال في الميدان ، والرصاص ، والمحكم ، وموصل الكابلات
* تتوفر موصلات مخصصة

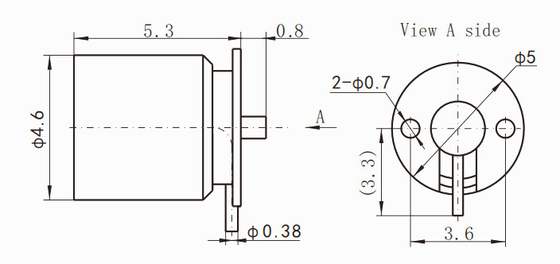

رسم الخطوط العريضة لـ
SMP محكم ختم الذكور الزاوية اليمنى السلس تتحمل RF موصل
موصلات SMP محكمة الغلق ذات الصلة
1.
| SMP (M) -JHD1-JH | حاجز ذكر محدود | عمق واجهة الترابط المحيطي المحكم 2.79 |
2.
| SMP (M) -JHD160-JH | حاجز ذكر محدود | محكم ، عمق الواجهة 18 بوندابل |
3.
| SMP (M) -JHD199-JH | حاجز ذكر محدود | محكم ، عمق الواجهة 1.7 بوندابل |
4.
| SMP (M) -JHD487-WP | حاجز ذكر محدود | محكم ، عمق الواجهة 2.79 |
5.
| SMP (M) -JHD618-S-WP | ذكر السلس تتحمل | محكم ، عمق الواجهة 2.79 |
تثبيت مقدمة:
ملاحظة:
لدينا أكثر من 1000 نوع منمحولات الإناث SMP الذكورللاختيار ، إذا لم يتم العثور على المنتج الذي تستخدمه ،
يرجى الاتصال بنا للحصول على كاتولوجس كاملة.الأبعاد المخصصة مقبولة.
