تفاصيل المنتج:
شروط الدفع والشحن:
|
| مادة الجسم: | نحاس | معاوقة: | 50 أوم |
|---|---|---|---|
| اللون: | مطلي بالذهب | نمط الجسم: | زاوية مستقيمة |
| يكتب: | SMP ذكر محول RF | طريقة التركيب: | رفيق أعمى |
| قوة الاشتباك: | 45N ماكس | قوة فك الاشتباك: | 9N دقيقة |
SMP ذكر الزاوية اليمنى دبوس السلس تتحمل عمق واجهة محكم 2.79
تحتوي موصلات SMP RF على واجهة شبه مصغرة تشبه موصلات MMCX ولكنها توفر نطاق تردد من DC إلى 40 GHz.تُستخدم موصلات SMP الصغيرة بشكل شائع في الوحدات المحورية عالية التردد المصغرة وهي مثبتة جيدًا ، وتوفر مستوى عالٍ من المرونة في تفاوتات المحاذاة.يتم تقديمها في كل من أنماط التزاوج بالدفع والتثبيت ، وهي متوفرة في زوج متزاوج من كابل إلى لوحة ، ويمكن توفير جانب القابس إما بزاوية قائمة أو مستقيمة مع إمكانية إنهاء إما 0.047 بوصة أو 0.086 بوصة ، شبه اقناع جامد أو مطابق.موصلات Xi'an Elite الإلكترونية SMP مناسبة لمجموعة واسعة من التطبيقات من لوحة إلى لوحة ومن كابل إلى لوحة حتى 40 جيجاهرتز.
| المواصفات العامة لمحول موصل SMP | ||||
|
معاوقة
|
50Ω
|
|||
|
نطاق الترددات
|
DC ~ 40 جيجا هرتز
|
|||
|
الفولطية
|
170VRMS (عند مستوى سطح البحر)
|
|||
|
عوازل الجهد المقاومة
|
500VRMS (في أوراق البحر)
|
|||
|
مقاومة العزل
|
≥ 5000MΩ
|
|||
|
|
موصل خارجي
|
عادي 2.5mΩ ، مغلق بإحكام ≤4mΩ
|
||
|
قائد المركز
|
عادي 6mΩ ، مغلق بإحكام ≤26m
|
|||
| نطاق الترددات | DC ~ 18 جيجا هرتز | 18 ~ 26.5 جيجا هرتز | 26.5 ~ 40 جيجا هرتز | |
| VSWR للموصل المستقيم |
≤1.25
|
≤1.3 | ≤1.4 | |
| VSWR لموصل الملاك الأيمن | ≤1.3 | |||
| VSWR للمحول | ≤1.25 | ≤1.3 | ≤1.4 | |
| VSWR أخرى | ≤1.3 | |||
| قائد المركز | ذكر |
القصدير الفوسفور البرونز / سبائك كوفار
|
مطلي بالذهب | |
| أنثى |
برونز البريليوم
|
مطلي بالذهب | ||
|
اتصال مرن
|
برونز البريليوم
|
مطلي بالذهب | ||
|
شل والأجزاء المعدنية الأخرى
|
النحاس / البرونز البريليوم / سبائك كوفار / سبائك النحاس ، الفولاذ المقاوم للصدأ تخميلها
|
|||
|
عوازل
|
تلبيد الزجاج / PTFE / PEI
|
|||
|
معدل التسرب لـ
موصل مغلق بإحكام
|
1.01325 × 10-3 باسكال · سم 3 / ثانية
|
|||
سمات:
* القدرة على تحمل اختلال المحاذاة الشعاعية / المحورية
* تكوينات موصل الكابلات المثبتة على اللوحة ، والقابلة للاستبدال في الميدان ، والرصاص ، والمحكم ، وموصل الكابلات
* تتوفر موصلات مخصصة

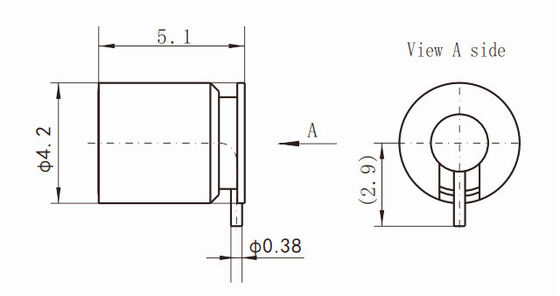

رسم الخطوط العريضة لـ
SMP ذكر الزاوية اليمنى دبوس السلس تتحمل عمق واجهة محكم 2.79
موصلات SMP محكمة الغلق ذات الصلة
1.
| SMP (M) -JHD1-JH | حاجز ذكر محدود | عمق واجهة الترابط المحيطي المحكم 2.79 |
2.
| SMP (M) -JHD160-JH | حاجز ذكر محدود | محكم ، عمق الواجهة 18 بوندابل |
3.
| SMP (M) -JHD199-JH | حاجز ذكر محدود | محكم ، عمق الواجهة 1.7 بوندابل |
4.
| SMP (M) -JHD487-WP | حاجز ذكر محدود | محكم ، عمق الواجهة 2.79 |
تثبيت مقدمة:
ملاحظة:
لدينا أكثر من 1000 نوع منمحولات الإناث SMP الذكورللاختيار ، إذا لم يتم العثور على المنتج الذي تستخدمه ،
يرجى الاتصال بنا للحصول على كاتولوجس كاملة.الأبعاد المخصصة مقبولة.
