تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | SMP RF المحوري المحوري | معاوقة: | 50Ω |
|---|---|---|---|
| شهادة: | CE بنفايات ISO-9001-2015 | المدى الطويل: | 500 دورة |
| جنس: | أنثى | نمط الجسم: | مستقيم |
| المواد: | النحاس | طريقة التركيب: | جبل شفة |
| تصفيح: | صفيحة ذهبية | ||
| تسليط الضوء: | رابط RF من نوع SMP,وصلة SMP RF الكاملة,ربط RF الذكور,Full Detent SMP RF Connector,Flange Mount RF Male Connector |
||

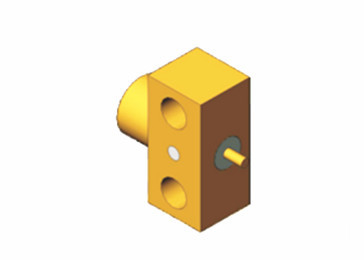

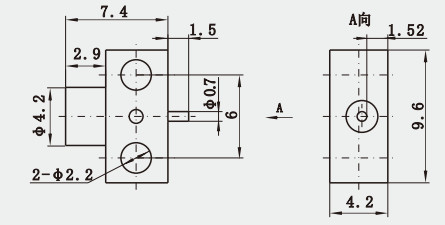

قسم SMP الرفيع الجودة ذكر فلنج جبل مكافحة كاملة ربط الراديو الراديوي مع أداء متفوق وموثوقية
واجهة SMP هي مرفق مضغوط ، مماثل في الحجم لمرفقات MMCX ، ولكن مع نطاق تردد أوسع من DC إلى 40Ghz.تستخدم سلسلة SMP للاتصال بينها محولات عائمة من امرأة إلى امرأة (المعروفة عادة باسم الرصاصات) للوحات المكدسة مع موصلات SMP الذكور PCBهذا التصميم القوي والقدرة على التعامل مع عدم المواءمة في الاتجاهين الشعاعي والمحوري تجعله مناسبًا لتطبيقات الترابط العمياء.يتم استخدامه على نطاق واسع في وحدات كواكسيال مصغرة عالية التردد.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 40GHz | |
| الجهد القياسي | 170VRMS* | |
| الكهرباء المقطوعة مقاومة الجهد | 500VRMS* | |
| مقاومة العزل | ≥2000MΩ | |
| المقاومة المركزية | الموصل الخارجي | عادي≤2.5mΩ، الختم≤4mΩ |
| موصل مركزي | عادي≤6mΩ، الختم≤26mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | سن-بي برونزية ، مطلية بالذهب |
| الإناث | برونز البريليوم، مطلية بالذهب | |
| اتصال مرن | برونز البريليوم | مغلفة بالذهب |
| القشرة والأجزاء المعدنية الأخرى | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| عازلات | تجميد الزجاج/PTFE/PEI | |
| معدل تسرب المنتج الصامد | 1.01325×10-3Pa·cm3/s | |
التطبيقات:
الاختبار والقياس: تتم تطبيق الموصلات المتجانسة للأوتار الراديوية في معدات الاختبار والقياس المختلفة مثل محللي الشبكات ومحللات الطيف ومولدات الإشارات.تستخدم لتوصيل الأجهزة مع الجهاز الخاضع للاختبار لنقل الإشارة والدقة والقياس.
| مجموعات كابلات RF |
| توجيه الموجات إلى محول مكافئ |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| محول الراديو الراديو |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط RF من النوع N |
| رابط TNC RF |
| رابط RF MCX/MMCX |
| رابط BNC RF |
| أجهزة توصيل الموجات المليمترية ((2.4mm، 2.92mm) |
ملاحظة:
لدينا أكثر من 10000 نوع منرابط SMP، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل-أجل.
