تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | SMP RF المحوري المحوري | شهادة: | CE بنفايات ISO-9001-2015 |
|---|---|---|---|
| عمر: | 500 دورة | جنس: | ذكر المكونات |
| نمط الجسم: | زاوية مستقيمة / قائمة | المواد: | النحاس |
| طريقة التركيب: | جبل شفة | تصفيح: | صفيحة ذهبية |
| إيمان: | 50 أوم | ||
| تسليط الضوء: | عازل الطويل الملتف السطح RF,2 حفرة SMP ذكر رابط,50Ohm وصلة SMP RF,2 Hole SMP Male Connector,50Ohm Plug SMP RF Connector |
||

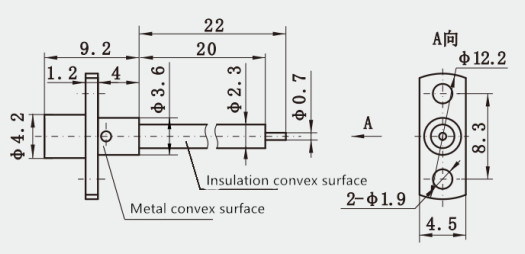

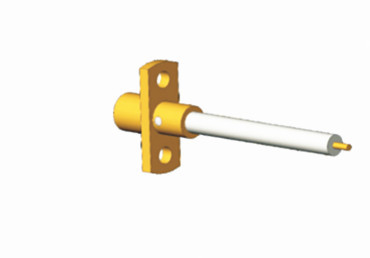

SMP الذكور 2 حفرة فلنج الحاجز مع العزل الطويل السطح المنحني 50Ohm سدادة
واجهة SMP هي مرفق مضغوط يطابق حجم مرفقات MMCX ، ولكنها تدعم نطاق التردد من DC إلى 40 GHz.تستخدم سلسلة SMP للاتصالات المترابطة محولات عائمة من امرأة إلى امرأة (يشار إليها عادة باسم الرصاصات) لألواح التراص مع موصلات SMP الذكور PCBيسمح هذا التصميم القوي ومقاومته للاختلالات الإشعاعية والمحورية بحلول الترابط العمياء. يتم استخدامه بشكل متكرر في وحدات محورية مصغرة عالية التردد ،توفير حل اتصال موثوق وفعال لتطبيقات مختلفة.
تم تصميم المرفق وفقًا لمعيار الصناعة MIL-STD-348. يحتوي على نطاق ترددي من DC إلى 40GHz ويتم تصنيعه من الفولاذ المقاوم للصدأ المطلي بالذهب والمحفز.يمكن توصيل المرفق من خلال الضغط على أو الزجاجة الزجاجة، وتقدم خيارات للرجال والنساء ، بالإضافة إلى خيارات الزاوية المستقيمة والصحيحة. بالإضافة إلى ذلك ، فإنه يوفر نوع عادي والختم المفتوح ، مع خيارات التثبيت الفلنج والخيوط.يشمل نموذج واجهة سداد الكامل، محدودة التخفيف، والحفرة السلسة (بما في ذلك مع الفرامل). الاتصالات المخصصة متاحة أيضا عند الطلب.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 40GHz | |
| الجهد القياسي | 170VRMS* | |
| مقاومة العزل | ≥2000MΩ | |
| الكهرباء المقطوعة مقاومة الجهد | 500VRMS* | |
|
المقاومة المركزية |
الموصل الخارجي | عادي≤2.5mΩ، الختم≤4mΩ |
| موصل مركزي | عادي≤6mΩ، الختم≤26mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | سن-بي برونزية ، مطلية بالذهب |
| الإناث | برونز البريليوم، مطلية بالذهب | |
| اتصال مرن | برونز البريليوم | مغلفة بالذهب |
| القشرة والأجزاء المعدنية الأخرى | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| عازلات | تجميد الزجاج/PTFE/PEI | |
| معدل تسرب المنتج الصامد | 1.01325×10-3Pa·cm3/s | |
التطبيقات
| مجموعات كابلات RF |
| توجيه الموجات إلى محول مكافئ |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| محول الراديو الراديو |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط RF من النوع N |
| رابط TNC RF |
| رابط RF MCX/MMCX |
| رابط BNC RF |
| أجهزة توصيل الموجات المليمترية ((2.4mm، 2.92mm) |
ملاحظة:
لدينا أكثر من 10000 نوع منرابط SMPإذا لم ترى مجموعة الكابلات التي تحتاجها يمكننا تصميمها وتصنيعها لتلبية مواصفاتك الفريدة
