تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | SMP RF المحوري المحوري | شهادة: | CE بنفايات ISO-9001-2015 |
|---|---|---|---|
| عمر: | 500 دورة | جنس: | ذكر المكونات |
| نمط الجسم: | زاوية مستقيمة / قائمة | المواد: | الفولاذ المقاوم للصدأ |
| طريقة التركيب: | جبل شفة | تصفيح: | تخميل |
| إيمان: | 50 أوم | ||
| تسليط الضوء: | عزل سطح منحرف ربط RF,4 ثقوب ربط RF,فولاذ المقاوم للصدأ SMP RF الجهاز اللاصق الذكر,4 Holes RF Connector,Stainless Steel SMP RF Male Connector |
||

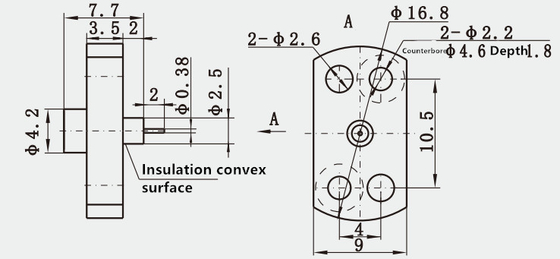

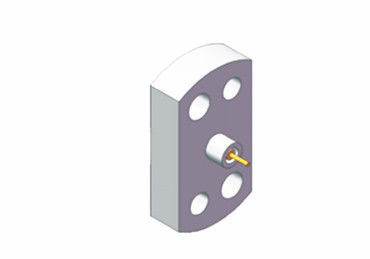

صناعة الفولاذ المقاوم للصدأ SMP الذكور المقاومة للصدأ 4 ثقوب
واجهة SMP هي مرفق صغير ذو عامل شكل يتساوى مع مرفق MMCX ، ولكنه يحتوي على نطاق ترددي أوسع من DC إلى 40 GHz.تستخدم سلسلة SMP للاتصالات المترابطة محولات عائمة من امرأة إلى امرأة (يشار إليها عادة باسم الرصاصات) لوحة التراص مع وصلات SMP الذكور PCBهذا الهيكل المرونة والقدرة على تحمل عدم التوجيه في كل من الاتجاهات الشعاعية والحوائية تمكن حلول الترابط العمياء.يتم استخدامه عادة في الوحدات المدمجة ذات التردد العالي.
تم تصميم المرفق وفقًا للمعيار الصناعي MIL-STD-348. يحتوي على نطاق ترددي من DC إلى 40GHz ويتم تصنيعه من الفولاذ المقاوم للصدأ المطلي بالذهب والمحفز.يمكن أن يكون التوصيل إما من نوع push-on أو snapهناك خيارات لموصلي الذكور والإناث، وكذلك الإصدارات الزاوية المستقيمة والصحيحة. بالإضافة إلى ذلك، هناك خيارات للأنواع العادية والختم المفتوح،مع خيارات تثبيت الفلنج والخيوط. يتوفر القابس في ثلاثة أشكال واجهة: إيقاف كامل ، إيقاف محدود ، ومسامير سلسة (بما في ذلك تلك التي تحتوي على الفرامل). كما تتوفر مكونات مخصصة عند الطلب.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 40GHz | |
| الجهد القياسي | 170VRMS* | |
| الكهرباء المقطوعة مقاومة الجهد | 500VRMS* | |
| مقاومة العزل | ≥2000MΩ | |
| المقاومة المركزية | الموصل الخارجي | عادي≤2.5mΩ، الختم≤4mΩ |
| موصل مركزي | عادي≤6mΩ، الختم≤26mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | سن-بي برونزية ، مطلية بالذهب |
| الإناث | برونز البريليوم، مطلية بالذهب | |
| اتصال مرن | برونز البريليوم | مغلفة بالذهب |
| القشرة والأجزاء المعدنية الأخرى | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| عازلات | تجميد الزجاج/PTFE/PEI | |
| معدل تسرب المنتج الصامد | 1.01325×10-3Pa·cm3/s | |
سدادات SMP الفولاذ المقاوم للصدأ هي موصلات كابلات محاورية قابلة للتوصيل الدقيقة ذات الحماية العالية والتي تناسب التطبيقات التي تصل إلى 40 جيجا هرتز.توصيلات SMP (Super Miniature Push-On) تقدم أنواع الضغط أو التقاطها لسهولة التثبيتعادة ما يتم تصنيع موصلات SMP من الفولاذ المقاوم للصدأ ، والنحاس البريليوم ، ومواد PTFE ، مما يوفر متانة وموثوقية ممتازة.
| مجموعات كابلات RF |
| توجيه الموجات إلى محول مكافئ |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| محول الراديو الراديو |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط RF من النوع N |
| رابط TNC RF |
| رابط RF MCX/MMCX |
| رابط BNC RF |
| أجهزة توصيل الموجات المليمترية ((2.4mm، 2.92mm) |
ملاحظة:
لدينا أكثر من 10000 نوع منرابط SMP، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل-أجل.
