تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | SMP RF المحوري المحوري | معاوقة: | 50Ω |
|---|---|---|---|
| شهادة: | CE بنفايات ISO-9001-2015 | المدى الطويل: | 500 دورة |
| جنس: | ذكر | نمط الجسم: | زاوية مستقيمة |
| المواد: | النحاس | طريقة التركيب: | جبل السطح |
| تصفيح: | صفيحة ذهبية | ||
| تسليط الضوء: | وصلة الراديو الراديوية الزاوية اليمنى,الزاوية اليمنى SMP ربط RF الذكور,وحدة تحديد المواقع (PCB Mount),Right Angle SMP Male RF Connector,PCB Mount SMP RF Plug |
||

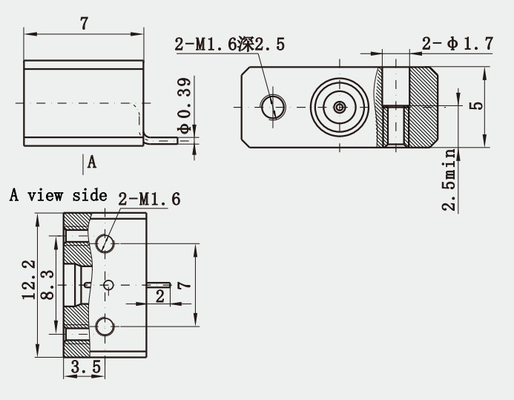

أداء متفوق SMP الذكور الناعمة حفرة الزاوية اليمنى ربط RF لبرنامج PCB الصعود
واجهة SMP هي موصل مضغوط يطابق حجم موصلات MMCX ، ولكنها توفر نطاق تردد من DC إلى 40Ghz.تستخدم سلسلة SMP للاتصالات المترابطة محولات عائمة من امرأة إلى امرأة (يشار إليها عادة باسم الرصاصات) لألواح التراص مع موصلات SMP الذكور PCBهذا الهيكل المرونة والقدرة على تحمّل عدم التوافق الشعاعي والمحوري تمكّن حلول الترابط العمياء. ويتم استخدامها عادةً في وحدات محاورية مصغرة عالية التردد.
1نطاق التردد العالي: توفر واجهة SMP تردداً1. نطاق التردد العالي: توفر واجهة SMP نطاق تردد من DC إلى 40Ghz ، مما يجعلها مناسبة لتطبيقات التردد العالي.
2الحجم المدمج: وصلة SMP لها نفس الحجم مثل وصلات MMCX ، مما يجعلها خيارًا رائعًا للأجهزة المصغرة.
3"الارتباطات المتبادلة العمياء: المحولات العائمة من امرأة إلى امرأة المستخدمة في سلسلة SMP للاتصالات المتبادلة تمكن حلول الاتصالات المتبادلة العمياء ،وهو مفيد بشكل خاص في الحالات التي يصعب فيها الموازنة الدقيقة.
4"تسامح الخلل في التوجيه الإشعاعي والمحوري: تم تصميم واجهة SMP لمقاومة الخلل في التوجيه الإشعاعي والمحوري ، مما يضمن الاتصال الموثوق به حتى في البيئات الصعبة.
5هيكل متين: يتم بناء موصلات SMP الذكور PCB لتدوم ، مما يجعلها مثالية للاستخدام في التطبيقات الصلبة.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 40GHz | |
| الجهد القياسي | 170VRMS* | |
| الكهرباء المقطوعة مقاومة الجهد | 500VRMS* | |
| مقاومة العزل | ≥2000MΩ | |
| المقاومة المركزية | الموصل الخارجي | عادي≤2.5mΩ، الختم≤4mΩ |
| موصل مركزي | عادي≤6mΩ، الختم≤26mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | Sn-P البرونز، مطلية بالذهب |
| الإناث | برونز البريليوم، مطلية بالذهب | |
| اتصال مرن | برونز البريليوم | مغلفة بالذهب |
| القشرة والأجزاء المعدنية الأخرى | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| عازلات | تجميد الزجاج/PTFE/PEI | |
| معدل تسرب المنتج الصامد | 1.01325×10-3Pa·cm3/s | |
التطبيقات
| مجموعات كابلات RF |
| توجيه الموجات إلى محول مكافئ |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| محول الراديو الراديو |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط RF من النوع N |
| رابط TNC RF |
| رابط RF MCX/MMCX |
| رابط BNC RF |
| أجهزة توصيل الموجات المليمترية ((2.4mm، 2.92mm) |
ملاحظة:
لدينا أكثر من 10000 نوع منرابط SMP، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل-أجل.
