تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | SMP أنثى المخروط المحوري RF | معاوقة: | 50 أوم |
|---|---|---|---|
| شهادة: | CE بنفايات | جنس: | أنثى / جاك |
| عمر: | 500 دورة | نمط الجسم: | زاوية مستقيمة |
| المواد: | النحاس | طريقة التركيب: | جبل شفة |
| نطاق التردد: | DC ~ 40 جيجا هرتز | ||
| تسليط الضوء: | ربط SMP RF النسائي النحاس,SMP الجهاز الإلكتروني الإلكتروني الإلكتروني الإلكتروني الإلكتروني,الزاوية اليمنى SMP ربط مكواسي RF,SMP Female Jack RF Coaxial Connector,Right Angle SMP RF Coaxial Connector |
||

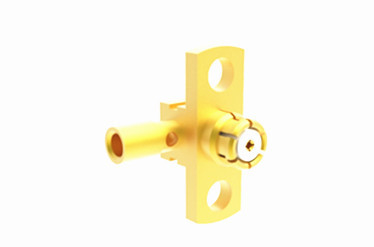

المصفوفة بالذهب RF Coaxial SMP الإناث جاك الزاوية اليمنى فلنج Mount RF Connector
مقدمة SMP RF Connector
SMP هو رابط مكافئ RF مضغوط أو مفاجئ مضغوط يوفر عامل شكل صغير ووزن خفيف وأداء زلزالي متفوق وعرض نطاق اتصال تشغيلي واسع.لديها نطاق تردد تشغيلي يصل إلى 30GHz (موصولات SMP لدينا يمكن أن تصل إلى 40GHz)، وتوفر الشاشة ثلاثة خيارات واجهة: إيقاف كامل، إيقاف محدود، والحفرة السلسة (مع القدرة على الكبح).
الخصائص الكهربائية
| عائق | 50Ω | |
| نطاق التردد | DC ~ 40GHz | |
| الجهد القياسي | 170VRMS* | |
| مقاومة العزل | ≥2000MΩ | |
| الكهرباء المقطوعة مقاومة الجهد | 500VRMS* | |
| المقاومة المركزية | الموصل الخارجي | عادي≤2.5mΩ، الختم≤4mΩ |
| موصل مركزي | عادي≤6mΩ، الختم≤26mΩ | |
| VSWR | ≤1.3 | |
| مدرب المركز | ذكر | Sn-P البرونز، مطلية بالذهب |
| الإناث | برونز البريليوم، مطلية بالذهب | |
| اتصال مرن | برونز البريليوم | مغلفة بالذهب |
| القشرة والأجزاء المعدنية الأخرى | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| عازلات | تجميد الزجاج/PTFE/PEI | |
| معدل تسرب المنتج الصامد | 1.01325×10-3Pa·cm3/s | |
الخصائص والفوائد:
- مُستمر إلى 40 غيغاهرتز
-صورة مصغرة
- الارتباط المضغوط أو المقطوع
-حجم صغير
- إصدارات تركيب الكابلات لكل من الكابلات المرنة وشبه الصلبة
- أجهزة توصيل PCB و الكابلات
-ملصق بالذهب
- النوع الطبيعي والسطح المفتوح، ورفع اللفافة & خيط في اختيار
- اختيار الذكور والإناث ، الزاوية المستقيمة والصحيحة
- إطلاق كامل ، إطلاق محدود و إطلاق سلس
التطبيقات:
أنظمة الاتصالات: يمكن استخدام موصلات SMP في محطات الاتصالات الأساسية اللاسلكية والاتصالات عبر الأقمار الصناعية وأنظمة الرادار والاتصالات اللاسلكية وغيرها.
معدات الاختبار والقياس: موصلات SMP مناسبة للاستخدام في أدوات اختبار RF واختبار أجهزة الميكروويف ومولدات الإشارة والتطبيقات الأخرى.
صناعة السيارات: يمكن استخدام موصلات SMP في أجهزة الرادار في السيارات والاتصالات داخل السيارات وأنظمة الملاحة وغيرها من التطبيقات في السيارات.
كتالوج المنتج:
| محول الراديو الراديو |
| توجيه الموجات إلى محول مكافئ |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| مجموعات كابلات RF |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط RF MCX/MMCX |
| رابط TNC RF |
| رابط RF من النوع N |
| رابط BNC RF وصلات الموجة المليمترية ((2.4mm، 2.92mm) |
تفاصيل العبوة:
* علبة الصادرات القياسية
* وفقا لمتطلبات العملاء
ملاحظة:
لدينا أكثر من 10000 نوع منرابط SMP، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل-أجل.
