تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | SMP RF المحوري المحوري | معاوقة: | 50Ω |
|---|---|---|---|
| Certificate: | CE ROHS ISO-9001-2015 | المدى الطويل: | 500 دورة |
| جنس: | أنثى | نمط الجسم: | زاوية مستقيمة |
| المواد: | النحاس | طريقة التركيب: | للكابل |
| تصفيح: | صفيحة ذهبية |

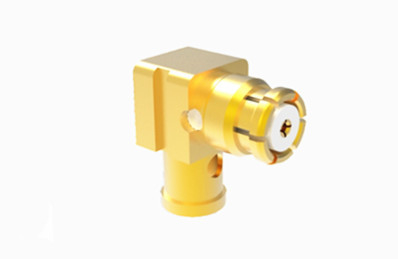

SMP إمرأة الزاوية اليمنى ربط RF مطلي بالذهب للكابل CXN3506/MF108A
واجهة SMP هي مرفق صغير يطابق حجم مرفقات MMCX ولكنه يمتد نطاق تردد التشغيل من DC إلى 40 GHz.سلسلة SMP الارتباط تستخدم المكيفات العائمة من امرأة إلى امرأة، وغالبا ما يشار إليها باسم "الرصاصات"، لتسهيل ترصيد لوحات الدوائر المجهزة مع SMP أقراص PCB الذكور.مع قدرتها على استيعاب الاختلالات الشعاعية والمحورية، يسمح بحلول التزاوج المكفوف. يتم استخدامه على نطاق واسع في وحدات محاورية صغيرة عالية التردد.
1الحجم المدمج: تم تصميم موصلات SMP للتطبيقات التي تكون فيها المساحة في بريموم وهي مماثلة في الحجم إلى موصلات MMCX (ميكرو-مينياتور كوكسيال) ،ومع ذلك فهي مناسبة لمستويات تردد أعلى.
2نطاق التردد الواسع: تدعم موصلات SMP عرض النطاق الترددي الواسع من DC إلى 40 GHz ، مما يجعلها مناسبة لمختلف تطبيقات الاتصالات اللاسلكية العريضة النطاق.
3نظام الاتصال العائم: تستخدم واجهات SMP عادةً أجهزة تكييف من امرأة إلى امرأة عائمة (المعروفة باسم الرصاصات) ، مما يسمح بالاتصالات الموثوقة حتى مع تحملات المحاذاة الميكانيكية ،بما في ذلك الاختلالات الإشعاعية والمحورية.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 40GHz | |
| الجهد القياسي | 170VRMS* | |
| الكهرباء المقطوعة مقاومة الجهد | 500VRMS* | |
| مقاومة العزل | ≥2000MΩ | |
| المقاومة المركزية | الموصل الخارجي | عادي≤2.5mΩ، الختم≤4mΩ |
| موصل مركزي | عادي≤6mΩ، الختم≤26mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | سن-بي برونزية ، مطلية بالذهب |
| الإناث | برونز البريليوم، مطلية بالذهب | |
| اتصال مرن | برونز البريليوم | مغلفة بالذهب |
| القشرة والأجزاء المعدنية الأخرى | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| عازلات | تجميد الزجاج/PTFE/PEI | |
| معدل تسرب المنتج الصامد | 1.01325×10-3Pa·cm3/s | |
رابط SMP الإناث ذي الزاوية اليمنى المصفوفة بالذهب للكابل CXN3506/MF108A:
1الأجهزة الطبية: في الصناعة الطبية، وخاصة في المعدات الطبية عالية التردد مثل الأجهزة الحاسوبية أو الأدوات الجراحية، يمكن استخدام موصلات SMP لنقل البيانات أو إشارات الفيديو.
2نقل البيانات عالية السرعة: يمكن استخدام موصلات SMP في الطائرات الخلفية عالية السرعة أو مجموعات الكابلات لمراكز البيانات والخوادم ومعدات الشبكة لنقل البيانات عالية السرعة.
3الإلكترونيات الاستهلاكية: قد تستخدم بعض الأجهزة الإلكترونية الاستهلاكية الراقية، مثل الكاميرات الرقمية والهواتف الذكية والأجهزة اللوحية، موصلات SMP للاتصالات الإشارية أو الكهربائية.
| مجموعات كابلات RF |
| توجيه الموجات إلى محول مكافئ |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| محول الراديو الراديو |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط RF من النوع N |
| رابط TNC RF |
| رابط RF MCX/MMCX |
| رابط BNC RF |
| أجهزة توصيل الموجات المليمترية ((2.4mm، 2.92mm) |
ملاحظة:
لدينا أكثر من 10000 نوع منرابط SMP، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل-أجل.
