تفاصيل المنتج:
شروط الدفع والشحن:
|
| Product name: | SMP RF Coaxial Conector | تصفيح: | مطلي بالذهب |
|---|---|---|---|
| معاوقة: | 50Ω | شهادة: | CE بنفايات ISO-9001-2015 |
| المدى الطويل: | 500 دورة | نمط الجسم: | زاوية مستقيمة |
| المواد: | النحاس | طريقة التركيب: | مع كابل |
| جنس: | أنثى |

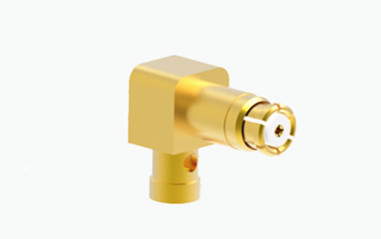

ربط RF الأنثى المصفوفة بالذهب بزاوية مستقيمة للكابل CXN3506/MF108A
واجهة SMP هي واجهة اتصال صغيرة المقارنة بحجم واجهة MMCX ولكنها توفر نطاق ترددي موسع من DC إلى 40 GHz.سلسلة SMP الارتباط تستخدم المكيفات العائمة من امرأة إلى امرأة، وغالبا ما يشار إليها باسم "الرصاصات"، لتسهيل ترصيد لوحات الدوائر المجهزة مع SMP أقراص PCB الذكور.هذا البناء القوي والقدرة على استيعاب كل من الاختلالات الشعاعية والمحورية تمكن القدرات التزاوج العمياءوغالبا ما تستخدم واجهة SMP في وحدات محاورية ذات تردد مرتفع صغيرة الحجم.
1الاتصالات المتبادلة عالية الموثوقية: غالبًا ما تستخدم موصلات SMP في التطبيقات التي تتطلب اتصالات متبادلة عالية الأداء عالية الموثوقية ، مثل المعدات العسكرية والفضائية والطبية.
2تطبيقات متعددة الأبعاد: يمكن استخدام موصلات SMP في روابط RF (وتردد الراديو) الميكروويفية ومعدات الاختبار وأجهزة القياس والاتصالات الفضائية وأي مناسبة تتطلب مصغر ،حلول الارتباط المتكافئ ذات الأداء العالي.
3• دمج الـ PCB: يمكن دمج موصلات SMP مع لوحات الدوائر المطبوعة (PCBs) ، مما يوفر خيارات تركيب سطحية أو من خلال الثقب.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 40GHz | |
| الجهد القياسي | 170VRMS* | |
| مقاومة العزل | ≥2000MΩ | |
| الكهرباء المقطوعة مقاومة الجهد | 500VRMS* | |
|
المقاومة المركزية
|
الموصل الخارجي | عادي≤2.5mΩ، الختم≤4mΩ |
| موصل مركزي | عادي≤6mΩ، الختم≤26mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | سن-بي برونزية ، مطلية بالذهب |
| الإناث | برونز البريليوم، مطلية بالذهب | |
| اتصال مرن | برونز البريليوم | مغلفة بالذهب |
| القشرة والأجزاء المعدنية الأخرى | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| عازلات | تجميد الزجاج/PTFE/PEI | |
| معدل تسرب المنتج الصامد | 1.01325×10-3Pa·cm3/s | |
1. حماية الراديو الراديوي وتقليل التداخل: يساعد أداء حماية موصلات SMP في نقل إشارات نظيفة وخالية من الضوضاء في بيئات عالية التداخل.
2تطبيقات محدودة في المساحة: في التصاميم التي تكون فيها المساحة في قسط أو هناك متطلبات محددة للتصغير ، فإن موصلات SMP هي الخيار المثالي بسبب حجمها الأصغر.
3البنية التحتية للحوسبة والاتصالات عالية الأداء: في البنية التحتية للحوسبة والاتصالات التي تتطلب أداءً عالياً ووحدة إشارة،يوفر موصلات SMP حل اتصال موثوق به.
ملاحظة:
لدينا أكثر من 10000 نوع منرابط SMP، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل-أجل.
