موصل RF SMPM ذكر محكم الإغلاق بتردد 40 جيجاهرتز
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| المنتج مامي: | SSMP موصل ذكر مغلق بإحكام | جنس: | ذكر |
|---|---|---|---|
| مادة بوداي: | كوفار 4J29 | تصفيح: | مطلي بالذهب |
| مقاومة: | 50Ω | نطاق التردد: | DC ~ 40 جيجا هرتز |
| اسم آخر: | موصل SMPM، موصل SMP صغير | الشرعة: | <1.01325 x 10e-08 std.cc/s |
| إبراز: | موصل RF SMPM بتردد 40 جيجاهرتز,قابس ذكر SMPM محكم الغلق,قابس ذكر موصل RF SMPM |
||

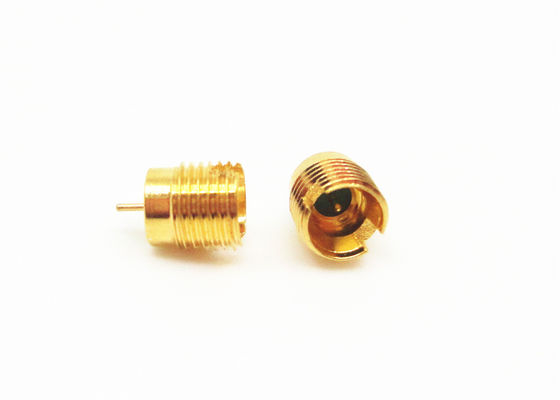

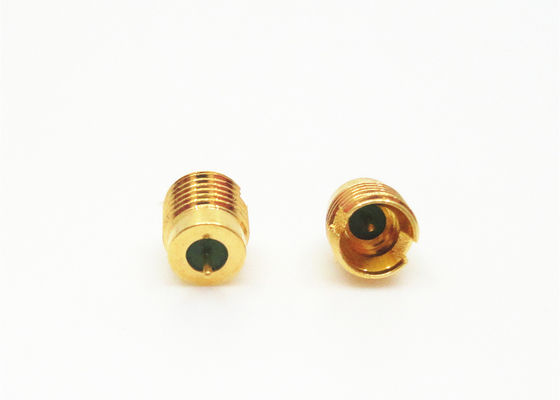

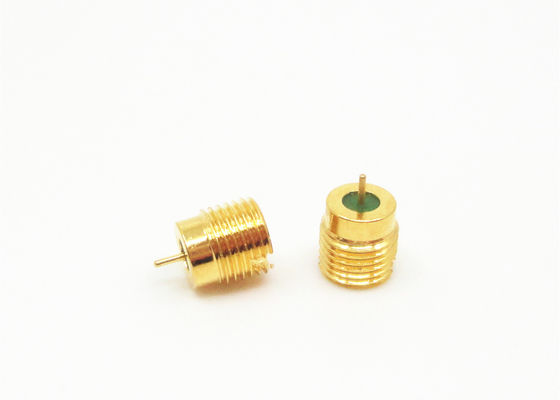

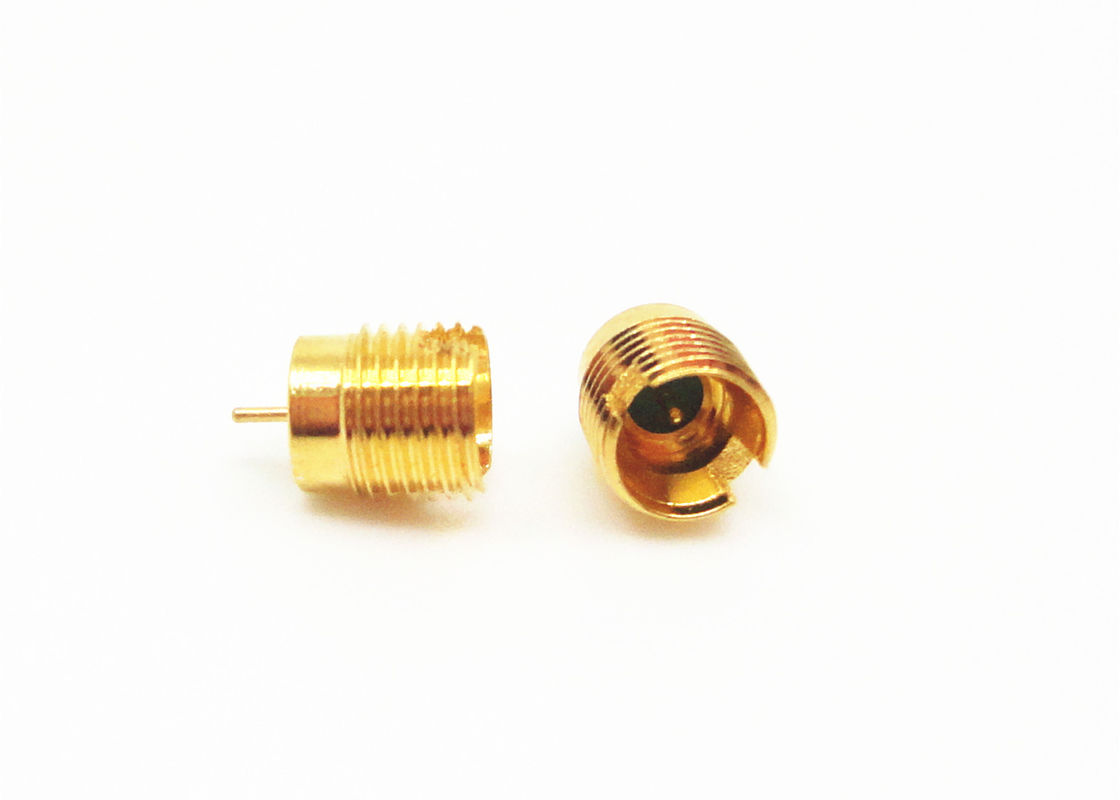

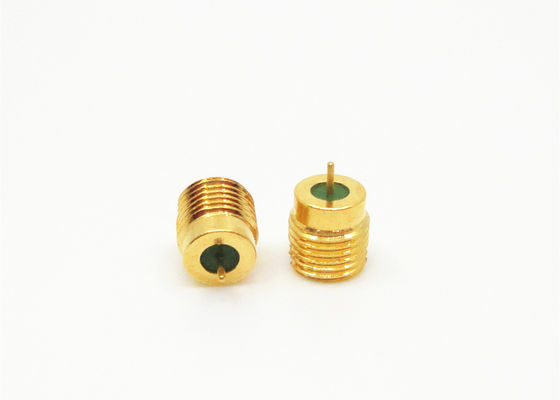

40 جيجاهرتز SSMP مختوم بالكامل ذكر قابس SMPM موصل RF صغير SMP خيطي
مصغر SMP يُطلق على الموصل أيضًا اسم SMPM، SSMP موصل. إنه موصل RF متحد المحور مصغر يعمل بالدفع، والذي يتميز بحجم صغير (مقارنة بـ SMP)، وخفة الوزن، وعرض نطاق ترددي واسع، وما إلى ذلك. ينطبق على الاستخدام المزدوج للموصلات من لوحة إلى لوحة، لحالة التركيب المكثف المعياري، والقابس له شكلان للواجهة مع ملء كامل وحفرة ناعمة.
الميزات:
1. يمكن تقديم موصل SMPM الذكر هذا كتصميمات ملء كامل أو حفرة ناعمة لتفضيلك لقوى الفصل.
2. حجم SMPM أصغر بنسبة 35٪ من تصميم SMP.
3. يستخدم على نطاق واسع في أنظمة الاتصالات
4. SMPM (SSMP) هو موصل واجهة دقيقة فرعية، يعمل بالدفع.
5. موصل RF هذا بنطاق تردد واسع يصل إلى 50 جيجاهرتز
6. إصدارات تركيب الكابلات للكابلات المرنة وشبه الصلبة المواد
التطبيق:
* الفضاء الجوي
* توصيل من لوحة إلى لوحة
* النطاق العريض
* الهوائيات
* صناعي
* أدوات
المواصفات:
| الخصائص الكهربائية | |||||
| المعاوقة | 50 أوم | ||||
| نطاق التردد | تيار مستمر ~ 50 جيجاهرتز | ||||
| الجهد المقنن | 170 فولت فعال* | ||||
| مقاومة عزل ثنائيات العزل | 500 فولت فعال* | ||||
| مقاومة العزل | ≥2000 ميجا أوم | ||||
| مقاومة المركز | الموصل الخارجي | ≤5 ميجا أوم | |||
| الموصل المركزي | ≤30 ميجا أوم | ||||
| تيار مستمر ~ 18 جيجاهرتز | 18 ~ 26.5 جيجاهرتز | 26.5 ~ 40 جيجاهرتز | 40 ~ 50 جيجاهرتز | ||
| VSWR | ≤1.25 | ≤1.3 | ≤1.4 | ≤1.5 | |
المواد والخصائص الميكانيكية:
الموصل المركزي:
ذكر: برونز القصدير والفوسفور/كوفار، مطلي بالذهب
أنثى: برونز البيريليوم، مطلي بالذهب
اتصال مرن: برونز البيريليوم مطلي بالذهب
الجسم والأجزاء المعدنية الأخرى: نحاس/كوفار مطلي بالذهب
العوازل: تلبيد زجاجي/PTFE/PEI
رسم المنتج:
موصل SMP ذكر ذو صلة
1.
| رقم الموديل | الوصف | ملاحظة |
| SSMP(M)-JHD12-JH | موصل SMPM مصغر SMP ذكر مختوم بالكامل مع سطح ربط | عمق الواجهة 1.2 مم |
2.
| رقم الموديل | الوصف | ملاحظة |
| SSMP(M)-JHD1 | موصل SMPM مصغر SMP ذكر مختوم بالكامل مع سطح ربط | عمق الواجهة 1.3 مم |
| SSMP(M)-JHD1-S | موصل SMPM مصغر SMP ذكر بحفرة ناعمة مختوم |
3.
| رقم الموديل | الوصف | ملاحظة |
| SSMP(M)-JHD42-S | موصل SMPM مصغر SMP ذكر بحفرة ناعمة مختوم | عمق الواجهة 1.4 مم |
4.
| رقم الموديل | طول | الوصف | ملاحظة |
| SSMP(M)-JHD13 | 2.3 | موصل SMPM مصغر SMP ذكر مختوم بالكامل | عمق الواجهة 1.7 مم |
| SSMP(M)-JHD15 | 1.85 | موصل SMPM مصغر SMP ذكر مختوم بالكامل | |
| SSMP(M)-JHD24-S | 0.9 | موصل SMP ذكر بحفرة ناعمة مختوم | |
| SSMP(M)-JHD32 | 6 | موصل SMPM مصغر SMP ذكر مختوم بالكامل | |
| SSMP(M)-JHD43 | 1.7 | موصل SMPM مصغر SMP ذكر مختوم بالكامل | |
| SSMP(M)-JHD88-JH | 1 | موصل SMPM مصغر SMP ذكر مختوم بالكامل مع سطح ربط |
5.
| رقم الموديل | الوصف | ملاحظة |
| SSMP(M)-JHD36 | موصل SMPM مصغر SMP ذكر مختوم بالكامل | عمق الواجهة 2.11 مم |
شهادة:
ملاحظة:
لدينا أكثر من 10000 نوع من منتجات التوصيل البيني ((BNC، TNC، MCX، MMCX، SMA، SSMA، SMB، SSMB، BMA، SBMA، SMC، SC، SMP، SSMP إلخ.))، إذا لم يتم العثور على الموصل الذي تستخدمه، فيرجى الاتصال بنا بتفاصيلك.
