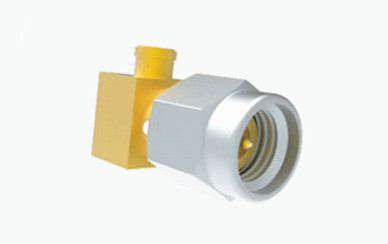

SMA ذكر الزاوية اليمنى ربط الراديو الراديوي ل 3 # كابل شبه جامد / نصف مرن

SMA Male Right Angle RF Connector for 3#Semi-rigid/Semi-flexible Cable
SMA Male Right Angle RF Connector for 3#Semi-rigid/Semi-flexible Cable SMA Male Right Angle RF Connector for 3#Semi-rigid/Semi-flexible Cable

صورة كبيرة :  SMA ذكر الزاوية اليمنى ربط الراديو الراديوي ل 3 # كابل شبه جامد / نصف مرن افضل سعر

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: ELT (Elite)
إصدار الشهادات: ISO-9001-2015
رقم الموديل: SMA-JWB3G-6
شروط الدفع والشحن:
الحد الأدنى لكمية: 100
الأسعار: negotiable
تفاصيل التغليف: معيار التصدير الكرتون
وقت التسليم: في غضون 5-7 أيام عمل (للأسهم)
شروط الدفع: L/C, T/T, ويسترن يونيون
القدرة على العرض: 35000pcs / سنة
مفصلة وصف المنتج
اسم المنتج: SMA RA التوصيل طلاء: النحاس والفولاذ المقاوم للصدأ
عائق: 50Ω شهادة: الصينية
المدى الطويل: 500 دورة الجسم: زاوية مستقيمة
النوع: موصل كابل نوع الكابل: 3# نصف صلب/نصف مرن
إبراز:

7 16 din rf connector

,

din coax connector

SMA ذكر الزاوية اليمنى ربط الراديو الراديوي ل 3 # كابل شبه جامد / نصف مرن



رابط SMA RF المتكافئ هو رابط ضيق للغاية وقادر على التردد العالي الذي يلتزم بمعيار MIL-C-39012.والتي تتضمن عامل شكل صغير، قدرات واسعة النطاق الترددي، والأداء الميكانيكي والكهربائي المتميز، ومستوى عال من الموثوقية.بسبب استخدامه الواسع في مجالات مثل الاتصالات بالموجات الدقيقة ومعدات قياس الموجات الدقيقةلقد تطورت شركتنا سلسلة من هذه المفاتيح عالية الأداء قادرة على العمل في ترددات تصل إلى 20 جيجا هرتز.



المواصفات:

ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.

الخصائص الكهربائية
عائق 50Ω
نطاق التردد DC ~ 18GHz
الجهد القياسي 335VRMS*
الكهرباء المقطوعة مقاومة الجهد 1000VRMS*
مقاومة العزل ≥5000MΩ
المقاومة المركزية مدرب المركز ≤3.0mΩ
موصل خارجي ≤2.0mΩ
VSWR ≤1.3



المواد والخصائص الميكانيكية:
مدرب المركز الذكر/المغلق النحاس مطلي بالذهب
الإناث/المقبس برونز البريليوم مطلي بالذهب
اتصال مرن برونز البريليوم ملفوفة بالنيكل
القشرة/المنشأة النحاس مطلي بالذهب
القشرة/المنشأة الفولاذ المقاوم للصدأ مفعم
عازل PTFE
حلقة الختم مطاط السيليكون
المدى الطويل 500 دورة
عزم الدوران 0.79~1.13N.m
* يمكن تخصيص مواد أخرى و طلاء النهاية

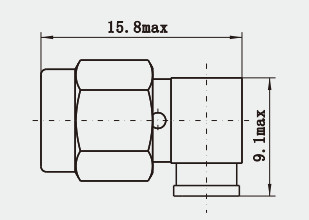

رسم مفصلSMA ذكر الزاوية اليمنى ربط الراديو الراديوي ل 3 # كابل شبه جامد / نصف مرن

SMA ذكر الزاوية اليمنى ربط الراديو الراديوي ل 3 # كابل شبه جامد / نصف مرن 0

خصائص المنتج:



1آلية الارتباط / الفصل: عادة ما تستخدم ميكانيزم الارتباط المتداخل في اتصالات SMA.الذي يوفر اتصال موثوق به للغاية ولكن أيضا يعني أنها ليست سريعة الاتصال / فصل أنواع من الموصولات.

2التطبيقات: تستخدم على نطاق واسع في الاتصالات بالموجات الدقيقة وأنظمة الرادار ومعدات الاختبار والاتصالات عبر الأقمار الصناعية وأدوات القياس الدقيقة ومجالات أخرى.

3المواد: عادة ما تكون مصنوعة من الفولاذ المقاوم للصدأ أو المعادن المقاومة للتآكل الأخرى لضمان المتانة والأداء على المدى الطويل.

4أنواع الجنسين: وصلات SMA تأتي في أنواع الذكور (الوعاء) والإناث (البلاك) ، والتي تحتاج إلى أن تكون مقترنة لإنشاء اتصال.



التطبيق:



1التجربة والبحوث: في البحث العلمي وتطوير النماذج الأولية ، غالبًا ما يتم اختيار موصلات SMA لبناء دوائر RF وإعدادات تجريبية في ترددات الميكروويف.

2الاتصالات اللاسلكية: في محطات القاعدة الخلوية والشبكات اللاسلكية وأنظمة الاتصالات اللاسلكية الأخرى ، يتم استخدام موصلات SMA لمتطلبات اتصال RF المختلفة.

3أدوات الدقة: في التطبيقات التي تتطلب دقة عالية واستقرار، مثل بعض القياسات وحالات الاختبار،موصلات SMA هي الخيار المفضل لربط الكابلات المتجانسة.

4معدات التشخيص الطبية: قد تستخدم بعض الأجهزة الطبية التي تستخدم ترددات الموجات الدقيقة للتصوير أو العلاج أيضًا موصلات SMA.



ملاحظة:
لدينا أكثر من 10000 نوع منرابط SMP، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل
..
