مكبس ذكر مطلي بالذهب SMA RF Connector متين للكابل الميكروويف RG405
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | SMA RF المحوري | طلاء: | مطلي بالذهب |
|---|---|---|---|
| الجنس: | ذكر | عائق: | 50Ω |
| التكرار: | DC ~ 18 جيجا هرتز | المدى الطويل: | 500 دورة |
| التطبيق: | هوائي الميكروويف RG405 | المواد: | النحاس |
| إبراز: | موصل هوائي sma,موصل sma اقناع |
||

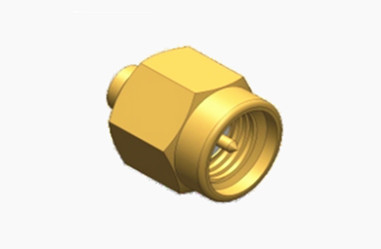

مكبس ذكر مطلي بالذهب SMA RF Connector متين للكابل الميكروويف RG405
سلسلة SMA هو نوع من ميني، عالية التردد ربط مكافئ RF، يتم تطويرها وإنتاجها وفقا لميل-ج-39012 من قبلشركة شيان إيليت الإلكترونية الصناعية المحدودةمع خصائص حجم صغير، عرض نطاق جيد، خصائص كهربائية متفوقة.هو أكثر الاتصالات المتجانسة المستخدمة على نطاق واسع في مختلف مجالات الاتصالات الميكروويفية وأجهزة قياس الميكروويف.الواصل عالي الأداء الذي طورته شركتنا يمكنه الوصول إلى 20 جيجاهرتز.
المزايا:
1. الاتصال السريع ، أو واجهة الدفع أو القياسية ، نسخ مستقيمة ، 90 درجة ، وكذلك الحاجز ، أو تشكيلات لوحة 4 ثقوب
2جودة عالية وتركيبات سريعة ببساطة عن طريق تعديل اثنين من المفاتيح معا، دون حاجة لحام أو قماش
3يتم استخدام موصلات SMA الكهربائية على نطاق واسع في الميكروويف والهوائيات وأجهزة الاختبار الخ
4. موصلات SMA RF هي موصلات RF المتجانسة ذات الصلة الملفوفة بحجم مصغر ، وقوة الاهتزاز ومدى تردد واسع يصل إلى 18 جيگاهرتز

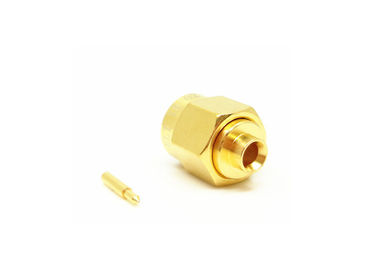

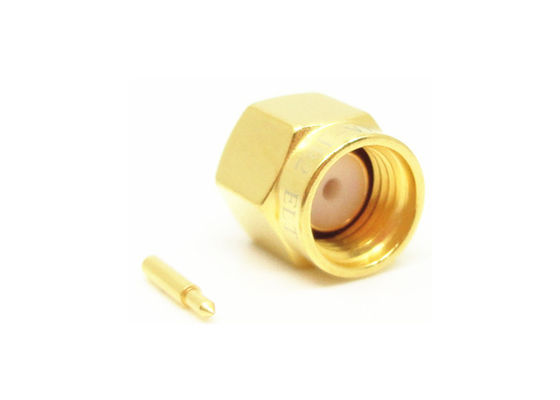

المزيد من الصور

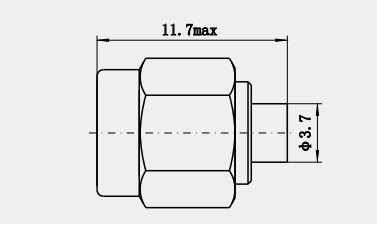

مغلف بالذهب المغلف بالذهب ذكر SMA RF Connector متين لجهاز الميكروويف RG405:
المواصفات:
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 18GHz | |
| الجهد القياسي | 335VRMS* | |
| الكهرباء المقطوعة مقاومة الجهد | 1000VRMS* | |
| مقاومة العزل | ≥5000MΩ | |
| المقاومة المركزية | مدرب المركز | ≤3.0mΩ |
| موصل خارجي | ≤2.0mΩ | |
| VSWR | ≤1.3 | |
| المواد والخصائص الميكانيكية: | |||
| مدرب المركز | الذكر/المغلق | النحاس | مطلي بالذهب |
| الإناث/المقبس | برونز البريليوم | مطلي بالذهب | |
| اتصال مرن | برونز البريليوم | ملفوفة بالنيكل | |
| القشرة/المنشأة | النحاس | مطلي بالذهب | |
| القشرة/المنشأة | الفولاذ المقاوم للصدأ | مفعم | |
| عازل | PTFE | ||
| حلقة الختم | مطاط السيليكون | ||
| المدى الطويل | 500 دورة | ||
| عزم الدوران | 0.79~1.13N.m | ||
| * يمكن تخصيص مواد أخرى و طلاء النهاية | |||
كتالوج المنتج:
| مجموعات كابلات RF |
| توجيه الموجات إلى محول مكافئ |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| محول الراديو الراديو |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط TNC RF |
| رابط RF من النوع N |
| رابط RF MCX/MMCX |
| رابط BNC RF |
| أجهزة توصيل الموجات المليمترية ((2.4mm، 2.92mm) |
التطبيق:
1معدات الاختبار والقياس:
في معدات الاختبار والقياس الإلكترونية ، تستخدم موصلات SMA لربط مولدات الإشارات ومحللات الطيف وأدوات القياس الأخرى.إن دقة عالية وخصائص انخفاض الخسائر تجعلها مثالية لمعدات الاختبار.
2الأتمتة الصناعية:
في أنظمة التحكم في الأتمتة الصناعية ، يتم استخدام موصلات SMA لربط مجموعة متنوعة من أجهزة الاستشعار والتحكم لضمان نقل البيانات بدقة وفي الوقت الحقيقي.
3البحوث العلمية:
في البحوث العلمية، وخاصة في تجارب الفيزياء ومعدات المراقبة الفلكية،يتم استخدام موصلات SMA لربط مصادر الإشارة عالية التردد ومعدات الاستقبال لتوفير نقل إشارة عالية الوفاء.
ملاحظة:
لدينا أكثر من 10000 نوع منالمرفق، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيلك.
