تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | رابط SSMA الذكور | المواد: | النحاس |
|---|---|---|---|
| النوع: | زاوية مستقيمة | الجنس: | ذكر |
| Palting: | مطلي بالذهب | عائق: | 50 أوم |
| المتانة (التزاوج): | 500 دورة | الوزن: | حوالي 80 ~ 150 جرام |
| تسليط الضوء: | din coax connector,موصلات الكابل المحورية |
||

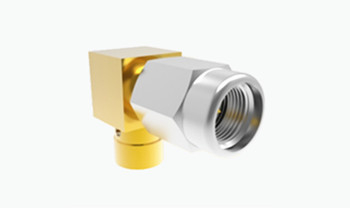

SSMA ذكر الزاوية اليمنى ربط RF Coax للCXN3507/MF363A
رابط SSMA Series RF الجماعي هو نسخة أكثر تكثيفًا من وصلة SMA. يتميز بحجمها الصغير ومدى التردد الواسع وموثوقيتها العالية.هذا المرفق يستخدم على نطاق واسع في قطاعات مثل الطيران، الطيران والفضاء، والاتصالات الميكروويفية.

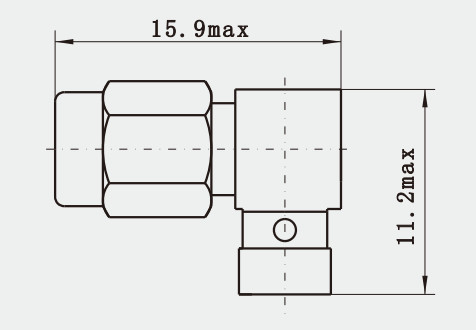

رسم المنتجSSMA ذكر الزاوية اليمنى ربط RF Coax للCXN3507/MF363A:
الخصائص الكهربائية
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الإلكترونية والمادية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 18GHz | |
| الجهد القياسي | 250 VRMS (حد أقصى لمستوى سطح البحر) | |
| الكهرباء المقطوعة مقاومة الجهد | 750 VRMS (حد أقصى لمستوى سطح البحر) | |
| VSWR | ≤1.3 | |
| مقاومة العزل | ≥5000MΩ | |
| موصل مركزي | ذكر | Sn-P البرونزية المصفوفة بالذهب |
| الإناث | النحاس البريليوم المصفوف بالذهب | |
| القشرة والأجزاء المعدنية الأخرى | النحاس البريليوم النحاس مطلي بالذهب | |
| من الفولاذ المقاوم للصدأ | ||
| عازل | PTFE | |
| حلقة الختم | مطاط السيليكون | |
| عزم الزواج | 0.5 -0.7N.m | |
خصائص المنتج:
1الحجم المصغّر: أجهزة توصيل SSMA أكثر تكثيفاً من أجهزة توصيل SMA القياسية، مما يجعلها مناسبة للتطبيقات التي تكون فيها المساحة عالية.
2نطاق التردد الواسع: يمكن لموصلات SSMA التعامل مع نطاق تردد واسع ، عادة ما تدعم إشارات تصل إلى 18 غيغاهرتز أو حتى أعلى.
3موثوقية عالية: تم تصميم هذه الموصلات لتوفير أداء ثابت وموثوق به في البيئات المطالبة مثل تطبيقات الطيران.
التطبيق:
1الاتصالات اللاسلكية: في معدات البنية التحتية اللاسلكية مثل المحطات الأساسية ونقاط الوصول اللاسلكية، يتم استخدام موصلات SSMA لربط الهوائيات مع جهاز الاستقبال.
2الاتصالات عبر الأقمار الصناعية: تستخدم في المحطات الأرضية للاتصالات الصناعية الصعودية والهبوطية ، وربط معدات الاتصالات عبر الأقمار الصناعية بأنظمة الهوائيات.
3معدات الاختبار: في أجهزة اختبار الترددات الراديوية وميكروويف، يتم استخدام موصلات SSMA لنقل إشارات الترددات العالية لضمان دقة القياس ويمكن تكراره.
كتالوج المنتج:
| محول الراديو الراديو |
| رابط SMA RF |
| رابط SSMP RF |
| رابط TNC RF |
| رابط RF من النوع N |
| أجهزة توصيل الموجات المليمترية ((2.4mm، 2.92mm) |
| مجموعات كابلات RF |
| توجيه الموجات إلى محول مكافئ |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
ملاحظة:
يمكننا توفير أكثر من 1000 نوع من أجهزة الراديو اللاسلكي إذا لم يكن مطابقًا لطلبك، يرجى الاتصال بنا.
