تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | رابط SSMA الذكور | المواد: | النحاس |
|---|---|---|---|
| النوع: | رع | الجنس: | ذكر |
| Palting: | صفيحة ذهبية | عائق: | 50 أوم |
| المتانة (التزاوج): | 500 دورة | الوزن: | حوالي 80 ~ 150 جرام |
| تسليط الضوء: | 7 16 rf موصل,موصلات الكابل المحوري |
||
مقاومة التآكل SSMA ذكر الزاوية اليمنى اليمنى 90 درجة ربط RF Coaxial للكابل SFF-50-1
يعد رابط SSMA Series RF المتكامل نسخة أكثر تكثيفًا من رابط SMA ، والمعروف بحجمها الصغير ومدى الترددات الواسع وموثوقيته المرتفعة.يتم نشر هذا النوع من الاتصالات على نطاق واسع في مختلف القطاعات، بما في ذلك الطيران والفضاء والاتصالات بالموجات الدقيقة.

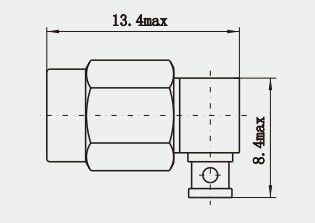

رسم المنتجمقاومة التآكل SSMA ذكر الزاوية اليمنى اليمنى 90 درجة ربط RF Coaxial للكابل SFF-50-1:
الخصائص الكهربائية
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الإلكترونية والمادية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 18GHz | |
| الجهد القياسي | 250 VRMS (حد أقصى لمستوى سطح البحر) | |
| الكهرباء المقطوعة مقاومة الجهد | 750 VRMS (حد أقصى لمستوى سطح البحر) | |
| VSWR | ≤1.3 | |
| مقاومة العزل | ≥5000MΩ | |
| موصل مركزي | ذكر | Sn-P البرونزية المصفوفة بالذهب |
| الإناث | النحاس البريليوم المصفوف بالذهب | |
| القشرة والأجزاء المعدنية الأخرى | النحاس البريليوم النحاس مطلي بالذهب | |
| من الفولاذ المقاوم للصدأ | ||
| عازل | PTFE | |
| حلقة الختم | مطاط السيليكون | |
| عزم الزواج | 0.5 -0.7N.m | |
خصائص المنتج:
1VSWR المنخفضة (نسبة موجة الجهد الثابتة): عادة ما يكون لموصلي SSMA قيم VSWR منخفضة للغاية ، مما يشير إلى كفاءة نقل عالية وانعكاس إشارة ضئيل.
2أنواع الجنسين: مثل الاتصالات المتكافئة الأخرى ، تأتي اتصالات SSMA في أنواع الذكور (المقابس) والإناث (المقبس).
3الاتصال المستقر: تشمل آليات مثل الاتصالات المتداخلة أو الأجهزة المضغوطة لضمان التزاوج الصلب والمتكرر.
التطبيق:
1القياس والأدوات: تحليلات الشبكة، تحليلات الطيف، وأجهزة الاختبار الدقيقة الأخرى تستخدم موصلات SSMA للحد من فقدان الإشارة.
2الصناعة الطبية: في معدات التشخيص الراقية مثل التصوير بالرنين المغناطيسي (MRI) و CT (التوموجرافيا المحوسبة) ، يتم استخدام موصلات SSMA.
3أنظمة الأمن: في أنظمة المراقبة الأمنية ، تستخدم لربط كابلات الإرسال للكاميرات وأجهزة المراقبة الأخرى.
كتالوج المنتج:
| محول الراديو الراديو |
| رابط SMA RF |
| رابط SSMP RF |
| رابط TNC RF |
| رابط RF من النوع N |
| أجهزة توصيل الموجات المليمترية ((2.4mm، 2.92mm) |
| مجموعات كابلات RF |
| توجيه الموجات إلى محول مكافئ |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
ملاحظة:
يمكننا توفير أكثر من 1000 نوع من أجهزة الراديو اللاسلكي إذا لم يكن مطابقًا لطلبك، يرجى الاتصال بنا.
