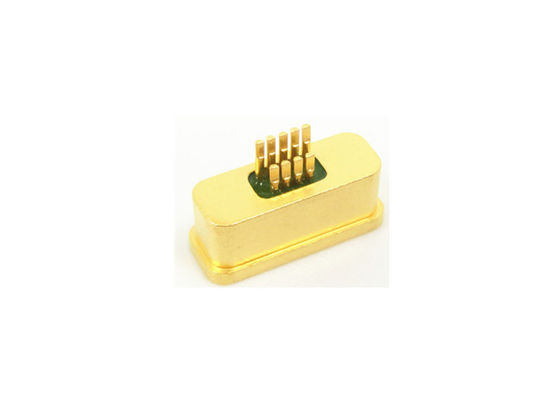

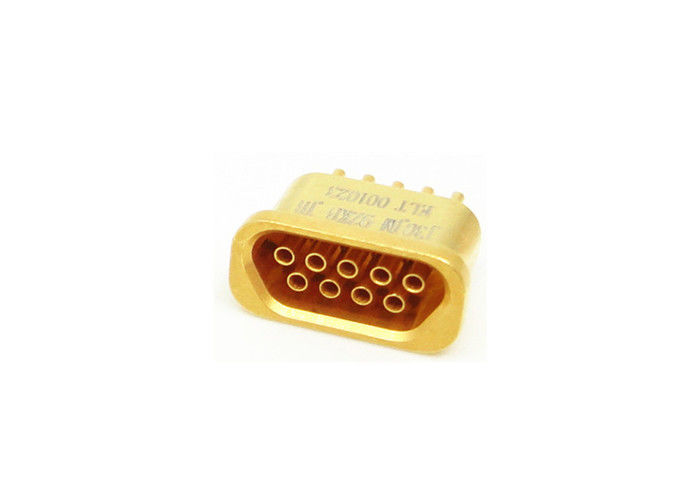

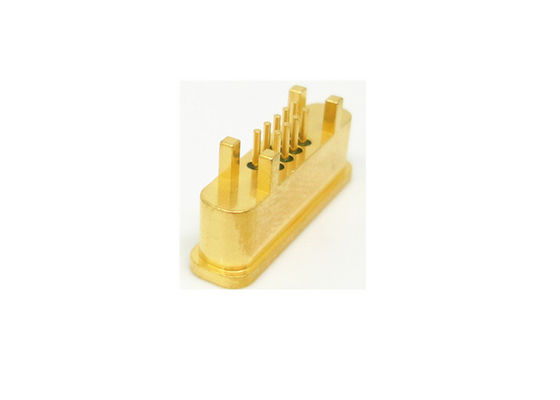

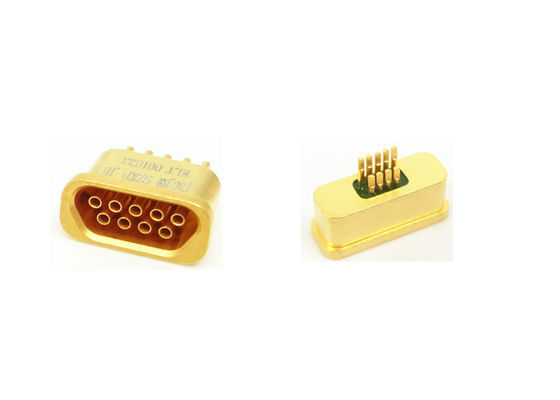

موصل سلسلة J30JM Micro-D ذو 9 سنون مع ختم محكم

الختم الحجري 9 دبوس الاتصال ميكرو دي مستطيل سلسلة J30JM المرفق مع المصفوفة بالذهب

الموصلات الإناث المستطيلات الصغيرة J30JM هي منافذ مغلقة مع كهربائي في الزجاج ومسافة الاتصال 1.27 مم. بالنسبة لأساليب الإنهاء النهائية ، يمكن تطبيقها على الأسلاك ذات المساحة القطنية Φ0.1-0.15mm2 ، أو مصفوفة على PCB مباشرة. تم تصميم هذه الموصلات حصراً للظروف التي يتم فيها طلب الختم الهرماتي. لها خصائص الحجم الصغير والوزن الخفيف ،اتصال موثوق به، فعالية الدرع الكهرومغناطيسي الممتازة، الاهتزاز ومقاومة الصدمات الخ.

ملاحظة:

1الموصلات الشائعة تشمل 6 أسرة فرعية: مصابيح اتصال القشرة، مصابيح اتصال اللحام، اتصال في الخط
بالنسبة لـ PCB N ، اتصال في الخط لـ PCB N-J ، اتصال زاوية مستقيمة لـ PCB W ، اتصال زاوية مستقيمة لـ PCB W-J.

2، J30J-9TJL، "TJ" تعني "البلاك"

المواصفات:

الجهد الاسمي: 100 فولت

تصنيف التيار الحالي: 3A

الحرارة: ≤1.01 × 10E-09 Pa·m3/s
مقاومة الاتصال: ≤10MΩ
المقاومة العازلة: ≥ 1000 MΩ
الجهد الكهربائي المقاوم: 300 فولت

المدى الطويل: 500 دورة
درجة حرارة البيئة: -55°C ~ + 125°C
الرطوبة النسبية: +40 درجة مئوية إلى 95%
الاهتزاز: 10Hz~ 2000Hz 196m/S2
التسارع الإجمالي RMS: 23.1G
تأثير: 735m/S2


التطبيقات:

-أجهزة الطيران، الرادار
- الصواريخ وأنظمة التوجيه
- معدات الطائرة
- أنظمة الاتصالات
- أنظمة الملاحة
- مراكز البحوث
- التطبيقات الطبية
-كابل إلى كابل
- المجلس إلى الكابل
- سطح جبل (SMT) لوحة إلى كابل


الخصائص:

-- مغلقة بالزجاج المتجمد
-- مسافة الاتصال: 1.27 ملم (0.05 ")
-- حجم الأسلاك: 0.1-0.15 ملم مربع
-- 1، 2 خيارات خامة
-- 9-37 جهات الاتصال
-- توفير المساحة والوزن.
-- مقاومة ممتازة للصدمات والاهتزاز.
-- يمكن لحام النهاية مباشرة إلى PCB


أنواع:

- سلسلة J30J
- سلسلة J30JM ((Hermetic))
- سلسلة J30 ((بلاستيك)
- سلسلة J50J
- سلسلة J55A
- سلسلة J55AM ((Hermetic))
- سلسلة J56J

ملاحظة:
يمكننا توفير أكثر من 1000 نوع من (ميرود)سلسلة J30Jإذا لم يكن مطابقًا لطلبك، يرجى الاتصال بنا.
