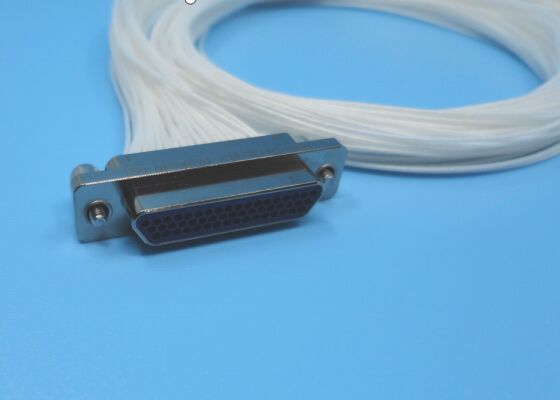

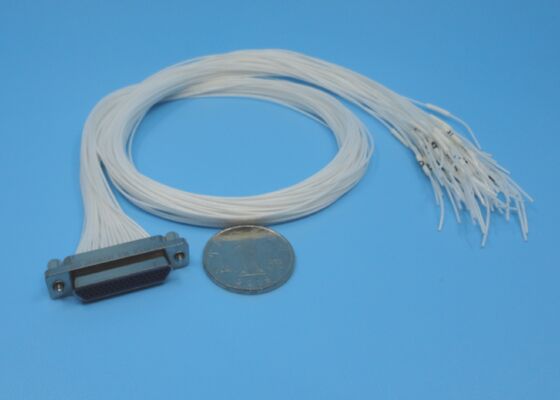

سلسلة J30J رابط مستطيل الذكور وصلة 51 الاتصالات الذكور وصلة مع سلك القماش الطول 500mm لقطة عنصر الاتصال
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | موصلات سلسلة J30J | اسم آخر: | موصلات مايكرو د |
|---|---|---|---|
| قائد المركز: | سبيكة النحاس ، طلاء الذهب | الموصل الخارجي: | سبيكة الألومنيوم ، طلاء نيكل |
| اتصالات: | ذكر المكونات | دوف: | 800 فولت |
| إنهاء الاتصال: | تجعيد | مقاومة العزل: | ≥5000MΩ |
| الاتصال/دبوس: | 51 جهة اتصال | العزل الكهربائي: | PBT |
| درجة حرارة التشغيل: | -55 درجة مئوية ~ +125 درجة مئوية | درجة حرارة التخزين: | -55 درجة مئوية ~ +125 درجة مئوية |
| كابل التزاوج: | AFR-250، سلك أبيض 0.10 مم 2 ~ 0.15 مم 2 | طول السلك: | 1500 مم، 1000 مم، 500 مم، 300 مم، 200 مم |
| التخصيص: | طول سلك مختلف | ||
| إبراز: | علبة القابض الذكور من سلسلة J30J,51 الاتصالات رباعية وصلة,ربط سلك التشنج بطول 500 ملم,51 contacts rectangular connector plug,crimping wire connector 500mm length |
||
وصف المنتج:
الموصلات المستطيلة الصغيرة من سلسلة J30Jتم تحسينها للمعدات الجوية والفضاء المحمولة، والمتصلات مستطيلة صغيرة سلسلة J30J يجمع بين الحجم المدمج للغاية، والبناء خفيف الوزن، والموثوقية العالية.يحتوي على حصار قوي من سبيكة الألومنيوم وربط متداخل مقاوم للتذبذب، هذه الاتصالات تضمن نقل إشارة مستقرة في البيئات القاسية، مما يسهل التصغير وتقليل الوزن من الأنظمة الإلكترونية الحديثة.
نظام الاتصال
يحتوي على اتصالات مغلقة مرنة1.27 ملم مساحة اتصاللأداء كهربائي مستقر
تكوينات الاتصال المتاحة:9، 15، 21، 25، 31، 37، 51، 66، 74، و 100 دبوس.
الاتصالاتسبيكة نحاسية مطلية بالذهبلتوفير مقاومة اتصال منخفضة ومقاومة جيدة للتآكل.
يحتوي على اتصالات مغلقة مرنة1.27 ملم مساحة اتصاللأداء كهربائي مستقر
تكوينات الاتصال المتاحة:9، 15، 21، 25، 31، 37، 51، 66، 74، و 100 دبوس.
الاتصالاتسبيكة نحاسية مطلية بالذهبلتوفير مقاومة اتصال منخفضة ومقاومة جيدة للتآكل.
السكن والحماية
يقع في منطقة الـ AL الوعرةسبيكة مع طبقة النيكل غير الكهربائيةمن أجل المتانة والحصان الفعال.
مجهزة بربط خيوط لضماناتصال آمن ومقاوم للهزاتفي ظروف تشغيل صعبة.
يقع في منطقة الـ AL الوعرةسبيكة مع طبقة النيكل غير الكهربائيةمن أجل المتانة والحصان الفعال.
مجهزة بربط خيوط لضماناتصال آمن ومقاوم للهزاتفي ظروف تشغيل صعبة.
خيارات الإنهاء
يدعم العديد من أنماط الإنهاء، بما في ذلكإنهاء اللحام ، تركيب الزاوية المستقيمة / PCB المستقيمة ، وتجميع crimp-to-wire.
يدعم العديد من أنماط الإنهاء، بما في ذلكإنهاء اللحام ، تركيب الزاوية المستقيمة / PCB المستقيمة ، وتجميع crimp-to-wire.
البيانات التقنية:
مقياس المخططات من سلسلة J30J رابط 51 الاتصالات الذكور سداد:
| نموذج المنتج |
J30J-51TJL-500 (51pin ، مغلق ذكر ، طول السلك 500mm) |
||
| التقنية | المواد والتشطيب | ||
| عائق | / | مدرب المركز | سبيكة النحاس، طلاء بالذهب |
| DWV | 800 فولت | موصل خارجي | سبيكة الألومنيوم، طلاء النيكل |
| مقاومة العزل | > 5000MΩ | عازل الديليكتريك | PBT |
| الحرارة | درجة حرارة التشغيل: -55°C~+125°C درجة حرارة التخزين: -55°C~+125°C | ||
التطبيقات:
الفضاء الجوينظام الرادار والاتصالات الفضائية وأنظمة القياس عن بعد والتحكم
الإلكترونيات:إلكترونيات الاتصالات والمعدات والأنظمة المثبتة على المركبات
الصناعة الراقية:المعدات الطبية، أدوات الاختبار، معدات الكشف عن الحفر
أجهزة الميكروويف والاتصالات الراديوية:وحدات الإرسال المصغرة ، اتصال بين PCB إلى PCB / PCB إلى كابل
التخصيص:
تخصيص أجهزة اتصال سلسلة J30J الخاصة بك مع إلكترونيات النخبة خدمات تخصيص المنتج:
يمكننا أيضا تخصيص الدبابيس الخاصة مثل الدبابيس 12، 24، 35، 39، 41، سنقوم بترتيب تقييم المشروع من قبل مهندسنا قبل التخصيص.
التعبئة والشحن:
- العبوة:
يتم تعبئة سلسلة J30J في صندوق ورق المقوى مع رغوة محمية للحماية من التلف أثناء الشحن.
- الشحن:
نستخدم خدمات التوصيل الموثوقة للتسليم الآمن والسريع. جميع الشحنات تحتوي على أرقام تتبع وتحزم بأمان لمنع سوء التعامل أثناء النقل.
