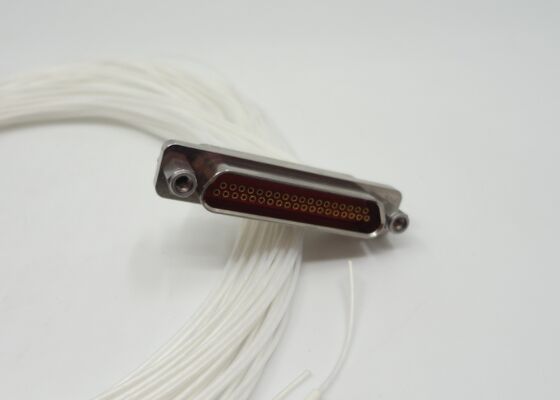

سلسلة J30J المرفق مستطيل 37 الاتصالات المقبس الإناث مع طول السلك 300mm لنظام الرادار

J30J Series Connector Rectangular 37contacts Female Socket with Wire Length 300mm for Radar System
J30J Series Connector Rectangular 37contacts Female Socket with Wire Length 300mm for Radar System

صورة كبيرة :  سلسلة J30J المرفق مستطيل 37 الاتصالات المقبس الإناث مع طول السلك 300mm لنظام الرادار افضل سعر

تفاصيل المنتج:
مكان المنشأ: شيان ، الصين
اسم العلامة التجارية: ELT
إصدار الشهادات: ISO Certificates
رقم الموديل: J30J-31TJL-1000
شروط الدفع والشحن:
الحد الأدنى لكمية: في الأوراق المالية
الأسعار: Depending on the quantity
تفاصيل التغليف: كرتون
وقت التسليم: 5-10 أيام عمل بالنسبة للكمية المخزنة
شروط الدفع: T / T أو LC
القدرة على العرض: كالمتطلبات
مفصلة وصف المنتج
اسم المنتج: موصلات سلسلة J30J اسم آخر: موصلات مايكرو د
قائد المركز: سبيكة النحاس ، طلاء الذهب الموصل الخارجي: سبيكة الألومنيوم ، طلاء نيكل
دوف: 800 فولت إنهاء الاتصال: تجعيد
مقاومة العزل: ≥5000MΩ الاتصال/دبوس: 37 جهة اتصال
العزل الكهربائي: PBT درجة حرارة التشغيل: -55 درجة مئوية ~ +125 درجة مئوية
درجة حرارة التخزين: -55 درجة مئوية ~ +125 درجة مئوية كابل التزاوج: AFR-250، سلك أبيض 0.10 مم 2 ~ 0.15 مم 2
طول السلك: 1000 مم، 500 مم، 300 مم، 200 مم، التخصيص: طول سلك مختلف
الموصل الخارجي: سبائك الألومنيوم، طلاء النيكل
إبراز:

مقبس أنثى J30J مستطيل بـ 37 نقطة اتصال

,

موصل J30J بطول سلك 300 مم

,

مقبس أنثى J30J لنظام الرادار

وصف المنتج:

تم تصميم موصلات سلسلة J30J للتطبيقات التي تتطلب حجمًا صغيرًا للغاية، وهيكلًا خفيف الوزن، وموثوقية عالية. كموصل مصغر عالي الكثافة مصمم لتحمل البيئات القاسية، يعمل موصل سلسلة J30J كمكون حاسم في تصغير وتحسين الوزن للأنظمة الإلكترونية الحديثة.

نظام التلامس:
يتميز بتلامسات مرنة من نوع twist-pin مع تباعد تلامس 1.27 مم لأداء كهربائي مستقر.
تكوينات التلامس المتاحة: 9، 15، 21، 25، 31، 37، 51، 66، 74، و 100 دبوس.
التلامسات مصنوعة من سبيكة نحاسية مطلية بالذهب لتوفير مقاومة تلامس منخفضة ومقاومة ممتازة للتآكل.
الغلاف والتدريع:
مغلف بـ سبائك الألومنيوم المتينة مع طلاء النيكل اللاكهربائي للمتانة والتدريع الفعال.
مزود بتوصيل ملولب لضمان اتصال آمن ومقاوم للاهتزاز في ظروف التشغيل الصعبة.
خيارات الإنهاء:
يدعم أنماط إنهاء متعددة، بما في ذلك إنهاء اللحام، والتركيب على لوحة PCB بزاوية قائمة / مستقيمة، وتجميع التجعيد إلى السلك.


ترتيبات التلامس لموصل سلسلة J30J :

سلسلة J30J المرفق مستطيل 37 الاتصالات المقبس الإناث مع طول السلك 300mm لنظام الرادار

البيانات الفنية:

البعد الخارجي لـ موصل سلسلة J30J مقبس أنثوي بـ 37 نقطة:


نموذج المنتج

J30J-37ZKP-200 (37 دبوسًا، مقبس أنثوي، طول السلك 200 مم)

فني المواد والتشطيب
المعاوقة / الموصل المركزي سبيكة نحاسية، طلاء ذهبي
جهد التحمل الكهربائي 800 فولت الموصل الخارجي سبائك الألومنيوم، طلاء نيكل
مقاومة العزل >5000 ميجا أوم عازل العزل PBT
درجة الحرارة درجة حرارة التشغيل: -55 درجة مئوية ~ +125 درجة مئوية                          درجة حرارة التخزين: -55 درجة مئوية ~ +125 درجة مئوية


سلسلة J30J المرفق مستطيل 37 الاتصالات المقبس الإناث مع طول السلك 300mm لنظام الرادار

التطبيقات:

الفضاء الجوي: أنظمة الرادار، والاتصالات الساتلية، وأنظمة القياس والتحكم عن بعد

الإلكترونيات: إلكترونيات الاتصالات، والمعدات والأنظمة المحمولة في المركبات

الصناعات المتطورة: المعدات الطبية، وأدوات الاختبار، ومعدات الكشف تحت الأرض

معدات الميكروويف والترددات الراديوية: وحدات الإرسال والاستقبال المصغرة، والتوصيل بين لوحات PCB / لوحة PCB والكابل


سلسلة J30J المرفق مستطيل 37 الاتصالات المقبس الإناث مع طول السلك 300mm لنظام الرادار

التخصيص:

قم بتخصيص موصلات سلسلة J30J الخاصة بك مع خدمات تخصيص المنتجات من Elite Electronics:

يمكننا أيضًا تخصيص دبابيس خاصة مثل 12 دبوسًا، 24 دبوسًا، 35 دبوسًا، 39 دبوسًا، 41 دبوسًا، وسنقوم بترتيب تقييم المشروع من قبل مهندسنا قبل التخصيص.

التعبئة والشحن:


  • التعبئة:


يتم تعبئة موصلات سلسلة J30J بشكل آمن في صندوق كرتوني متين لمنع التلف أثناء الشحن.

سلسلة J30J المرفق مستطيل 37 الاتصالات المقبس الإناث مع طول السلك 300mm لنظام الرادار

  • الشحن:


نستخدم فيديكس، دي إتش إل أو الشحن الجوي لضمان تسليم آمن وفي الوقت المناسب لموصلات سلسلة J30J الخاصة بك.
