| اسم المنتج: | J30J مستطيلة مصغرة | نوع الاتصال: | دبوس تويست صغير، طلاء ذهبي |
|---|---|---|---|
| نوع الإنهاء: | لحام / سلك لحام | تباعد الاتصال: | 1.27 ملم |
| مادة: | سبائك الألومنيوم | منطقة القسم: | 0.1-0.15 ملم² |
| طلب: | الميكروويف | ||
| إبراز: | موصل j30j مستطيل,موصل د الصغير |
||

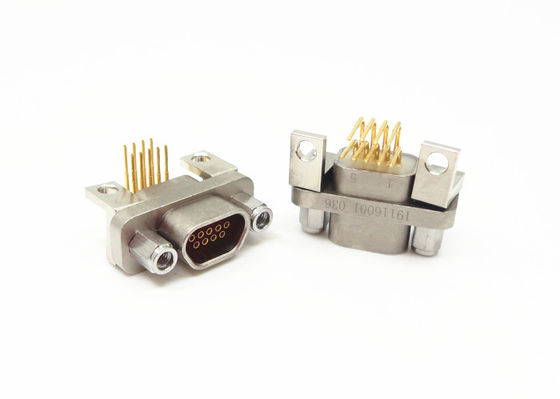

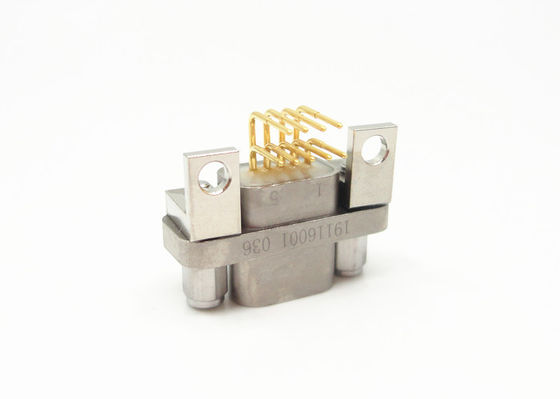

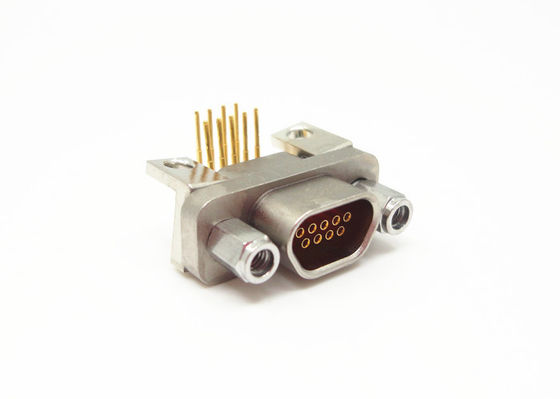

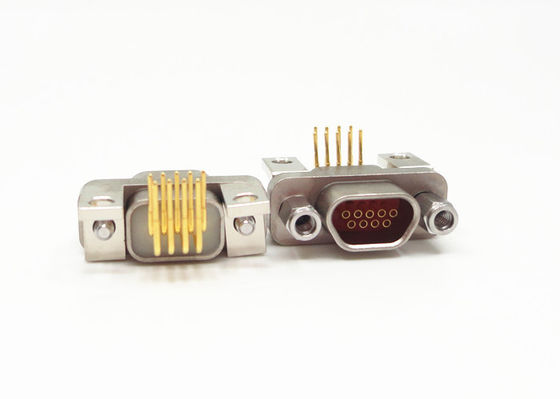

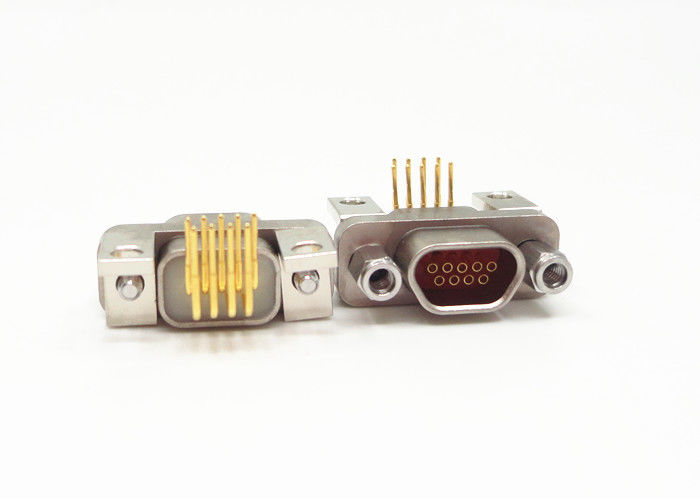

سلسلة J30J الزاوية اليمنى 9دبابيس جهاز استقبال مصغر مستطيل ميكرو دي
التطبيقات:
-أجهزة الطيران، الرادار
- الصواريخ وأنظمة التوجيه
- معدات الطائرة
- أنظمة الاتصالات
- أنظمة الملاحة
- مراكز البحث
- التطبيقات الطبية
- المجلس إلى الكابل
- سطح جبل (SMT) لوحة إلى كابل
الخصائص:
-0.635ملم،1.27ملم1مسافة الاتصال 91 ملم
- 1، 2، 3، 4 الخيارات الخام،
- دبوس التواء، كثافة اتصال عالية
- 9-100 اتصال
- مؤهل MIL-DTL-83513
- خيار النماذج المستقيمة ذات الزاوية المستقيمة
- توفير المساحة والوزن.
- مقاومة ممتازة للصدمات والاهتزازات
مقاومة اتصال منخفضة، قدرة عالية على التيار، قوة كهربائية عالية.
-الموصولات المصممة خصيصاً ومجموعات الكابلات
- أسلوب الإنهاء هو الاتصال المضغوط، والمساحة هي (صف × خط) 1.27 × 2.54.
أنواع:
- سلسلة J30J
- سلسلة J30JM ((Hermetic))
- سلسلة J30 ((بلاستيك)
- سلسلة J50J
- سلسلة J55A
- سلسلة J55AM ((Hermetic))
- سلسلة J56J
هذا السلسلة المنتج يعادل المنتجات الأمريكية MDM سلسلة، وما إلى ذلك، والقشرة هي سبيكة الألومنيوم، مساحة الاتصال هو 1.27mm، وتطبيق على منطقة قطاع سلك الأساس هو 0.1-0.15mm مربع.أداء هذا المنتج يتوافق مع GJB2446A ((المواصفات العامة للموصولات الكهربائية المستطيلة ذات القشرة المقززة المصغرة)،إنه يعادل MIL-DTL-83513، ويقسم إلى الشائع ((القشرة) ومتحسن ((القشرة). مع مساحة تثبيت صغيرة، والوزن الخفيف ، وصلة موثوقة، والشاشة الكهرومغناطيسية ممتازة،مقاومة جيدة للزلزال، وما إلى ذلك، وهو يستخدم على نطاق واسع في المعدات الإلكترونية والجهازات التي تتطلب مساحة صغيرة.
الموصلات الشائعة تتضمن 6 أسرية فرعية: مصابيح الاتصال المضغوطة ، مصابيح الاتصال باللحام ، الاتصال في الخط
بالنسبة لـ PCB N ، اتصال في الخط لـ PCB N-J ، اتصال زاوية مستقيمة لـ PCB W ، اتصال زاوية مستقيمة لـ PCB W-J.
| التصنيف الحالي | 3A |
| تصنيف الجهد | 300 فولت |
| مقاومة العزل | ≥ 5000 MΩ |
| المدى الطويل | 500 دورة |
| الكهربائية المقاومة للجهد | 800 |
| درجة حرارة البيئة | -55°C ~ + 125°C |
| الرطوبة النسبية | ما يصل إلى 95% عند +40°C |
| الاهتزاز | 10 هرتز ~ 2000 هرتز 196m/S2 |
| التسارع الإجمالي RMS | 23.1G |
| التأثير | 735m/S2 |
J30J-ZKWالرسم التفصيلي: (وحدة: مليمتر)
![]()
![]()
![]()
![]()
![]()
![]()
ملاحظة:
لدينا أكثر من 10000 نوع منالمرفق، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
