تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | J30J مستطيلة مصغرة | منطقة القسم: | 0.1-0.15 ملم² |
|---|---|---|---|
| نوع الإنهاء: | لحام / سلك لحام | نوع الاتصال: | دبوس تويست صغير، طلاء ذهبي |
| تباعد الاتصال: | 1.27 ملم | مادة: | سبائك الألومنيوم |
| طول الكابل: | 200 ملم | ||
| إبراز: | موصل j30j مستطيل,موصل د الصغير |
||

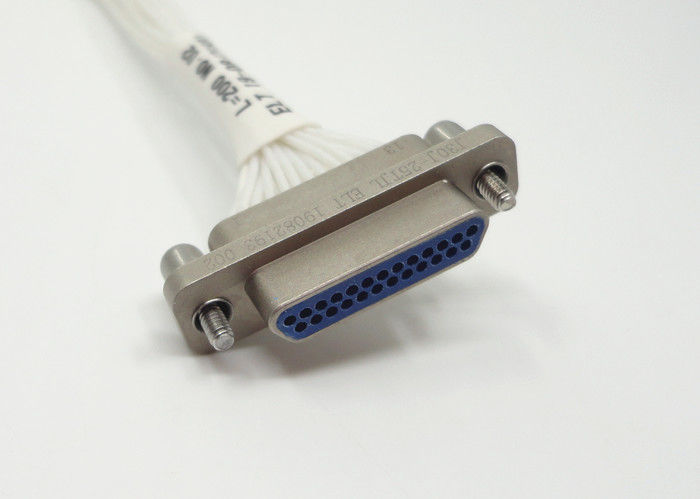

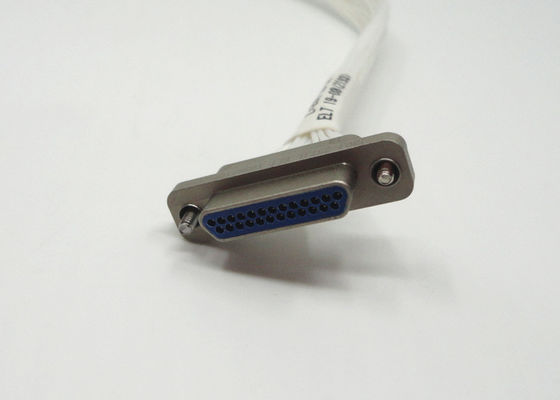

J30J 25 دبوس مصغرة مستطيلة ميكرو-D المرفق مع كابل 200 ملم
الخصائص:
-0.635ملم،1.27ملم1مسافة الاتصال 91 ملم
- 1، 2، 3، 4 الخيارات الخام،
- دبوس التواء، كثافة اتصال عالية
- 9-100 اتصال
- مؤهل MIL-DTL-83513
- خيار النماذج المستقيمة ذات الزاوية المستقيمة
- توفير المساحة والوزن.
- مقاومة ممتازة للصدمات والاهتزازات
مقاومة اتصال منخفضة، قدرة عالية على التيار، قوة كهربائية عالية.
-الموصولات المصممة خصيصاً ومجموعات الكابلات
- أسلوب الإنهاء هو الاتصال المضغوط، والمساحة هي (صف × خط) 1.27 × 2.54.
أنواع:
- سلسلة J30J
- سلسلة J30JM ((Hermetic))
- سلسلة J30 ((بلاستيك)
- سلسلة J50J
- سلسلة J55A
- سلسلة J55AM ((Hermetic))
- سلسلة J56J
التطبيقات:
- أنظمة الملاحة
- مراكز البحث
- التطبيقات الطبية
- المجلس إلى الكابل
-أجهزة الطيران، الرادار
- الصواريخ وأنظمة التوجيه
- معدات الطائرة
- أنظمة الاتصالات
- سطح جبل (SMT) لوحة إلى كابل
هذا السلسلة المنتج يعادل المنتجات الأمريكية MDM سلسلة، وما إلى ذلك، والقشرة هي سبيكة الألومنيوم، مساحة الاتصال هو 1.27mm، وتطبيق على منطقة قطاع سلك الأساس هو 0.1-0.15mm مربع.أداء هذا المنتج يتوافق مع GJB2446A ((المواصفات العامة للموصولات الكهربائية المستطيلة ذات القشرة المقززة المصغرة)،إنه يعادل MIL-DTL-83513، ويقسم إلى الشائع ((القشرة) ومتحسن ((القشرة). مع مساحة تثبيت صغيرة، والوزن الخفيف ، وصلة موثوقة، والشاشة الكهرومغناطيسية ممتازة،مقاومة جيدة للزلزال، وما إلى ذلك، وهو يستخدم على نطاق واسع في المعدات الإلكترونية والجهازات التي تتطلب مساحة صغيرة.
الموصلات الشائعة تتضمن 6 أسرية فرعية: مصابيح الاتصال المضغوطة ، مصابيح الاتصال باللحام ، الاتصال في الخط
بالنسبة لـ PCB N ، اتصال في الخط لـ PCB N-J ، اتصال زاوية مستقيمة لـ PCB W ، اتصال زاوية مستقيمة لـ PCB W-J.
| التصنيف الحالي | 3A |
| تصنيف الجهد | 300 فولت |
| مقاومة العزل | ≥ 5000 MΩ |
| المدى الطويل | 500 دورة |
| الكهربائية المقاومة للجهد | 800 |
| درجة حرارة البيئة | -55°C ~ + 125°C |
| الرطوبة النسبية | ما يصل إلى 95% عند +40°C |
| الاهتزاز | 10 هرتز ~ 2000 هرتز 196m/S2 |
| التسارع الإجمالي RMS | 23.1G |
| التأثير | 735m/S2 |
J30J-TJ رسم مفصل: ((وحدة: مليمتر)
![]()
![]()
![]()
![]()
ملاحظة:
لدينا أكثر من 10000 نوع منالمرفق، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
