المصفوفة بالذهب الزجاج إلى المعادن الختم الاتصالات عقدة واحدة 50 أوهم RF رد خلال JM2516N
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | الزجاج إلى الأختام المعدنية | تصفيح: | مطلي بالذهب |
|---|---|---|---|
| مقاومة: | 50 أوم | اسم آخر: | RF/50 أوم تغذية |
| دبوس: | أعزب | مادة: | كوفار 4J29 |
| زجاج: | 7052،7070 | الشرعة: | <1.01325 x 10e-08 std.cc/s |
| إبراز: | موصلات تغذية RF مطلية بالذهب,موصلات ختم زجاجي معدني أحادي الدبوس,موصلات تغذية JM2516N بقوة 50 أوم,single pin glass metal seal connectors,50Ohm JM2516N feedthrough connectors |
||
50Ohm RF Feedthroughs الزجاج إلى الصمامات المعدنية للحزم الإلكترونية الفضاء
الزجاج الحجري إلى الصمامات المعدنية RF / DC Feedthroughs /رؤوس متعددة الدبابيس/المرفقيطلق عليه أيضاًعازل زجاجيتستخدم بشكل رئيسي لنقل إشارات الميكروويف وإشارات الطاقة وإشارات التحكم بين الوحدات والوحدات والوحدات والمكونات ذات متطلبات إغلاق الغاز.إنهم أحد أهم المكونات في مكونات الختم.
يستخدم الزجاج ذو ثابت كهربائي منخفض وخسارة كهربائية منخفضة كمادة عازلة ودعم.سبيكة كوفارالذي تم تجميده تحت درجة حرارة عالية، والسطح مطلي بالذهب. موصل المركز لديه مجموعة متنوعة من أنماط الإنهاء مثل ربط الأسلاك الذهبية، واللحام والتزاوج الخالعازلات الزجاجية صغيرة، خفيفة الوزن، محاطة، عالية الموثوقية وتمت انتشارهم على نطاق واسع في صناعات التصنيع الإلكترونية في السنوات الأخيرة.
| اسم المنتج | الزجاج الحجري إلى الختام المعدني |
| رقم الطراز | JM2516N |
| عائق | 50 أوهم RF |
| النوع | 1 دبوس |
| الصفوف | صف واحد |
| اللون | مغلفة بالذهب |
| مادة الغطاء والدبابيس | كوفار 4J29 |
|
مواد الزجاج
لون الزجاج
|
نوع 7050 أو 7070
أخضر أو أبيض
|
| نطاق التردد | DC ~ 50 GHz |
| VSWR | ≤1.2 |
| مقاومة الجهد | ≥ 300 فولت |
|
الهيرميكية معدل التسرب |
< 1.01325 × 10-3با*سم3/s < 1X 10-9mbar*l/s < 1 × 10-9ccHe/sec @ 1 atm |
| مقاومة العزل | ≥2000MΩ |
| درجة حرارة العمل | -65°C~+260°C |

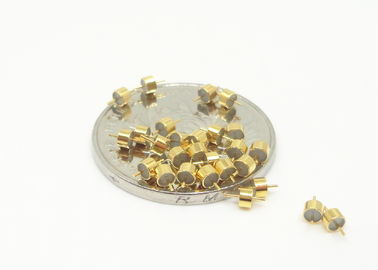

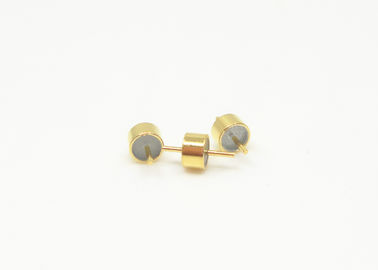

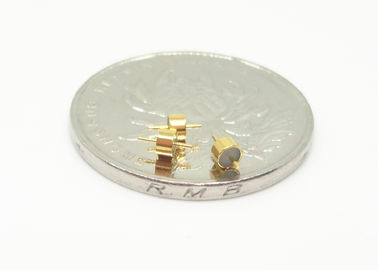

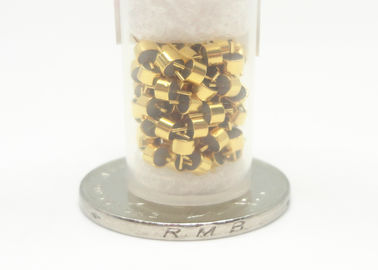

صورة المنتج لـ JM2516N:
صورة مفصلة
الوحدة ((ملم)
المنتج:
| النموذج | أ | ب | ج | د | د | ملاحظة | |||||||
| JM2516N | 1.6 | 1.6 | 5.1 | 0.38 | 2.5 | م/س | |||||||
| JM2516 | 1.6 | 4.6 | 8 | 0.4 | 2.5 | م/س | |||||||
| JM2516A | 1.6 | 5 | 11.6 | 0.4 | 2.5 | م/س | |||||||
| JM2516B | 1.6 | 1.4 | 7.1 | 0.38 | 2.5 | م/س | |||||||
| JM2516C | 1.6 | 1.2 | 5.3 | 0.38 | 2.5 | م/س | |||||||
| JM2516D | 1.6 | 1.3 | 6.1 | 0.38 | 2.5 | م/س | |||||||
| JM2516-1 | 1.6 | 1.2 | 4.5 | 0.39 | 2.5 | م/س | |||||||
| JM2516-8 | 1.6 | 2.14 | 7.5 | 0.3 | 2.5 | م/س | |||||||
| JM2516-14 | 1.6 | 1.8 | 8 | 0.3 | 2.5 | م/س | |||||||
| JM2516-17 | 1.6 | 2 | 5.6 | 0.38 | 2.5 | م/س | |||||||
| JM2516-19 | 1.6 | 1.2 | 4.8 | 0.38 | 2.5 | م/س | |||||||
|
M/S=صناعة / لحام ملاحظة: أعلاه حجم مبين في الجدول هو مجرد جزء صغير من هذاRF عقدة واحدة الزجاج الحجري إلى الختام المعدنيإذا كنت بحاجة إلى وثائق، أو منتجات مماثلة أو متوافقة أو بديلة، يرجى الاتصال بنا. |
|||||||||||||
المزايا:
- 1.27م زيت مطلي
- صارمةمراقبة التسامح
-تصميم قياسي و مخصص للاختيار
- عاليةمنتجات وخدمات فعالة من حيث التكلفة
- مخزونات كبيرة للأحجام القياسية
- تسليم سريع للمنتجات المخصصة
الخصائص:
- حجم صغير
- مغلق
-خفيفة الوزن
- جودة مستقرة وموثوقية عالية
- الموصل الداخلي: ربط الأسلاك الذهبية، لحام ووسيلة التزاوج للاختيار
التطبيق:
مجموعة واسعة من التطبيقات من حزم الإلكترونيات، والأقمار الصناعية، والرادار وغيرها في أجهزة الطيران والفضاء والسيارات. يمكن استخدامها مع SMA، منتجات الموجة المليمتر.
ملف الشركة:
شركة شيان الايليت الإلكترونية المحدودة
تأسست في أغسطس عام 2003، إلكترونيات النخبة هي مصنعة موثوقة ومصدرموصلات كهربائية تابعة للأوتار الراديوية، ومحولات الأوتار الراديوية، ومجموعات الكابلات، والمفاصل الدوارة الموجهة بالوجوه والمتعددة القنوات للميكروويف، الخ.يتم استخدام هذه الاتصالات الكهربائية اللاسلكية على نطاق واسع في مجال الفضاء الجوي والطيران والملاحة والاتصالات والهوائيات وغيرها من الأنظمة الكهربائية الهامة.
كمورد مؤهل للمكونات للعديد من مشاريع التكنولوجيا العالية الوطنية ، لدى Elite Electronics أكثر من 23 عامًا من خبرة ODM في مكونات الارتباط.
