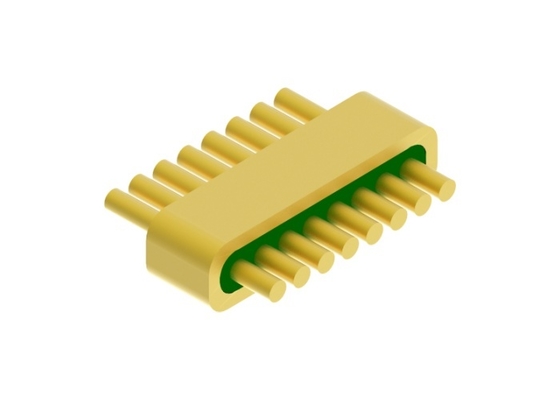

موصل رأس Kovar 4J29 ذو 8 سنون محكم الإغلاق تيار مستمر قطع مستقيم للحام MC-1766-JH
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| Plating: | Gold Plated | Pin: | Multi-pin |
|---|---|---|---|
| Pin Number: | 8 pins | Pin Material: | Kovar 4J29 |
| Glass Material: | 7052,7070 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Certificate: | ROHS ISO-9001-2015 | Package: | Glass to metal seals |
| اسم العلامة التجارية: | ELT(Elite) | ODM: | can be customized according to your requirement |
| إبراز: | موصل Kovar 4J29 محكم الإغلاق,موصل لحام رأس ذو 8 سنون,موصل تيار مستمر ختم زجاجي معدني,8-pin header solder connector,glass to metal seal DC connector |
||
موصل متعدد الأقطاب DC محكم بـ 8 سنون، دبوس مقطوع مستقيم للحام
مواصفاتMC-1766-JH:
| اسم المنتج | محكممقطوع مستقيم موصل متعدد الأقطاب |
| الممانعة | غير متاح |
| النوع | 8 سنون |
| الصفوف | صف واحد |
| اللون | مطلي بالذهب |
| مادة الغلاف والدبوس | Kovar 4J29 |
|
مادة الزجاج
لون الزجاج
|
7050 أو 7070 نوع
أخضر أو أبيض
|
| نطاق التردد | غير متاح |
| VSWR | غير متاح |
| جهد التحمل | ≥100V |
|
الإحكام معدل التسرب |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| مقاومة العزل | ≥2000MΩ |
| درجة حرارة التشغيل | -65℃~+260℃ |

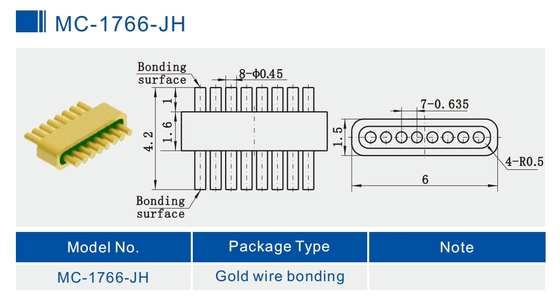

صورة تفصيلية (مم) لـ MC-1766-JH
Catalog-Glass-to-Metal Hermetic Seals.pdf
Optimal Hermetic Seals-ELT.pdf
مقدمة
أختام زجاجية محكمة للمعادن RF/DC /رؤوس متعددة الأقطاب /موصليسمى أيضًاعازل زجاجي. تُستخدم بشكل أساسي لنقل إشارات الميكروويف وإشارات الطاقة وإشارات التحكم بين الوحدات والوحدات والوحدات والمكونات ذات متطلبات الإغلاق بالغاز. إنها واحدة من أهم المكونات في مكونات الإغلاق.
يُستخدم الزجاج ذو الثابت العازل المنخفض والفقد العازل المنخفض كمادة عازلة وداعمة. الغلاف والموصل مصنوعان منسبيكة كوفارالتي يتم تلبيدها تحت درجة حرارة عالية، والسطح مطلي بالذهب. يحتوي الموصل المركزي على مجموعة متنوعة من أنماط الإنهاء مثل ربط الأسلاك الذهبية واللحام والتزاوج وما إلى ذلك. العوازل الزجاجية صغيرة وخفيفة الوزن ومحكمة وموثوقة للغاية وقد انتشرت على نطاق واسع في صناعات تصنيع الإلكترونيات في السنوات الأخيرة.
الميزات:
-حجم صغير
-خفيف الوزن
-محكم
-جودة مستقرة وموثوقية عالية
-الموصل الداخلي: ربط الأسلاك الذهبية واللحام وطريقة التزاوج للاختيار
التطبيق:
مجموعة واسعة من تطبيقات حزم الإلكترونيات، والإجراءات المضادة للإلكترونيات، والأقمار الصناعية، والصواريخ، والرادار وغيرها في المجالات العسكرية، وإلكترونيات الطيران، والفضاء، والسيارات. يمكن استخدامه مع SMA ومنتجات الموجات المليمترية.
المزايا:
-درجة عسكرية مع طلاء ذهبي 1.27 ميكرومتر
-تحكم صارم فيالتفاوتات
-تصميم قياسي ومخصص للاختيار.
-منتجات وخدمات عالية فعالة من حيث التكلفة
-مخزون كبير للأحجام القياسية
-تسليم سريع للمنتجات المخصصة
قائمة المنتجات:
| سلسلة JM أحادية السن 50Ω RF | اختيار اللحام والتزاوج والربط |
| سلسلة JM القياسية أحادية السن 50Ω RF | اختيار اللحام والتزاوج والربط |
| سلسلة JM غير القياسية أحادية السن 50Ω RF | اختيار اللحام والتزاوج والربط |
| سلسلة JK أحادية السن DC | اختيار اللحام والربط |
| سلسلة JK القياسية أحادية السن DC | اختيار اللحام والربط |
| سلسلة JK غير القياسية أحادية السن DC | اختيار اللحام وربط رأس الظفر |
|
سلسلة JMC متعددة الأقطاب
|
1-9 سنون مع اختيار 1-3 صفوف |
| أبعاد مخصصة |
مجموعة واسعة |
ملاحظة:
لدينا أكثر من 100000 نوع من موصلات الختم الزجاجية المعدنية المحكمة, إذا لم يتم العثور على الموصل الذي تستخدمه، فيرجى الاتصال بنا للحصول على التفاصيل الخاصة بك.
