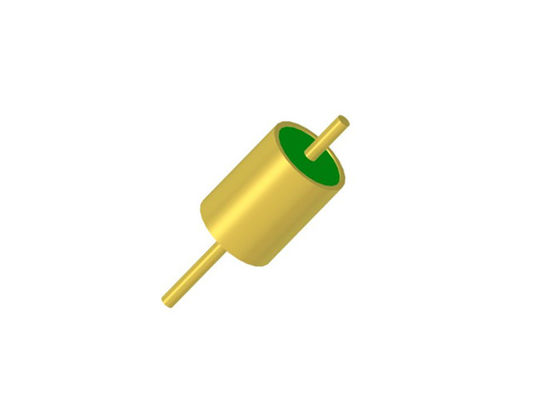

1 دبوس موصل محكم الغلق زجاجي معدني 50 أوم RF Feedthru للحزم المخصصة JM5065
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| تصفيح: | مطلي بالذهب | دبوس: | دبوس واحد |
|---|---|---|---|
| مادة دبوس: | كوفار 4J29 | مادة زجاجية: | 7052،7070 ، DM308 |
| الشرعة: | <1.01325 x 10e-08 std.cc/s | شهادة: | ROHS ISO-9001-2015 |
| طَرد: | الزجاج إلى الأختام المعدنية | معوقة: | RF 50 أوم |
| اسم العلامة التجارية: | ELT(Elite) | أوديإم: | يمكن تخصيصها وفقًا لمتطلباتك |
| إبراز: | 1 دبوس موصل RF Feedthru محكم الغلق,موصل محكم الغلق 50 أوم زجاج إلى معدن,JM5065 Feedthru للحزم المخصصة |
||
ختم زجاجي معدني محكم بدبوس واحد 50 أوم RF Feedthru للحزم المخصصة
مواصفات JM5065:
| اسم المنتج | أختام زجاجية معدنية محكمة |
| مقاومة | 50 أوم RF |
| النوع | دبوس واحد |
| صفوف | صف واحد |
| اللون | مطلي بالذهب |
| مادة الغلاف والدبوس | كوفار 4J29 |
|
مادة الزجاج
لون الزجاج
|
نوع 7052 أو 7070 أو DM308
أخضر أو أبيض
|
| نطاق التردد | DC-18GHz |
| VSWR | 1.35 |
| جهد التحمل | ≥500V |
|
إحكام معدل التسرب |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| مقاومة العزل | ≥2000MΩ |
| درجة حرارة التشغيل | -65 درجة مئوية ~ +260 درجة مئوية |
مقدمة
أختام زجاجية معدنية محكمة RF/DC Feedthroughs /رؤوس متعددة الدبابيس /موصل يسمى أيضًا عازل زجاجي. تُستخدم بشكل أساسي لنقل إشارات الميكروويف وإشارات الطاقة وإشارات التحكم بين الوحدات والوحدات، والوحدات والمكونات التي تتطلب إحكامًا غازيًا. وهي واحدة من أهم المكونات في المكونات المحكمة.
يُستخدم الزجاج ذو الثابت العازل المنخفض وفقدان العزل المنخفض كمادة عازلة وداعمة. الغلاف والموصل مصنوعان من سبائك كوفار تم تلبيدها تحت درجة حرارة عالية، والسطح مطلي بالذهب. يحتوي الموصل المركزي على مجموعة متنوعة من أنماط الإنهاء مثل ربط الأسلاك الذهبية واللحام والتزاوج وما إلى ذلك. العوازل الزجاجية صغيرة وخفيفة الوزن ومحكمة وموثوقة للغاية وقد انتشرت على نطاق واسع في صناعات الإلكترونيات في السنوات الأخيرة.
الميزات:
-حجم صغير
-خفيف الوزن
-محكم
-جودة مستقرة وموثوقية عالية
-موصل داخلي: ربط الأسلاك الذهبية، اللحام، وطريقة التزاوج للاختيار
التطبيق:
نطاق واسع من التطبيقات للحزم الإلكترونية، والإجراءات المضادة الإلكترونية، والأقمار الصناعية، والرادار وغيرها في مجالات الطيران والفضاء والسيارات. يمكن استخدامه مع منتجات SMA وموجات المليمتر.
المزايا:
-طلاء ذهبي 1.27 ميكرومتر
-صارم التحكم في التفاوت
-تصميم قياسي ومخصص للاختيار.
-منتجات وخدمات عالية فعالة من حيث التكلفة
-مخزون كبير للأحجام القياسية
-تسليم سريع للمنتجات المخصصة
قائمة المنتجات:
| 50 أوم RF دبوس واحد سلسلة JM | اختيار اللحام والتزاوج والربط |
| 50 أوم RF دبوس واحد سلسلة JM القياسية | اختيار اللحام والتزاوج والربط |
| 50 أوم RF دبوس واحد سلسلة JM غير القياسية | اختيار اللحام والتزاوج والربط |
| DC دبوس واحد سلسلة JK | اختيار اللحام والربط |
| DC دبوس واحد سلسلة JK القياسية | اختيار اللحام والربط |
| DC دبوس واحد سلسلة JK غير القياسية | اختيار اللحام وربط رأس المسمار |
|
رأس متعدد الدبابيس سلسلة JMC
|
1-9 دبابيس مع 1-3 صفوف للاختيار |
| أبعاد مخصصة |
نطاق واسع |
ملاحظة:
لدينا أكثر من 100,000 نوع من موصلات الأختام الزجاجية المعدنية المحكمة, إذا لم يتم العثور على الموصل الذي تستخدمه، فيرجى الاتصال بنا بتفاصيلك.
