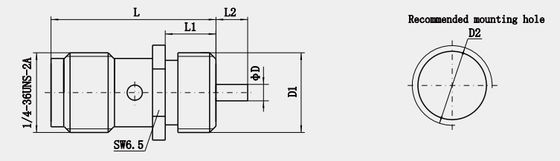

50 أوم مكعب النيكل الحائط الإناث جاك مباشرة SMA
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| غرض: | SMA RF Conector | تصفيح: | نيكل مطلي |
|---|---|---|---|
| جنس: | أنثى | معاوقة: | 50Ω |
| تكرار: | DC ~ 18 جيجا هرتز | حياة: | 500 دورة |
| جسم: | نحاس | التطبيق: | صوت / فيديو / ميكروويف |
| غرض: | موصل الترددات اللاسلكية SMA | تصفيح: | مطلي بالنيكل |
| طلب: | الصوت/الفيديو/الميكروويف | ||
| إبراز: | 50 أوم SMA الحاجز الإناث جاك,مرفق نيكل مستقيم SMA,صلابة SMA RF لمكونات الجدار |
||

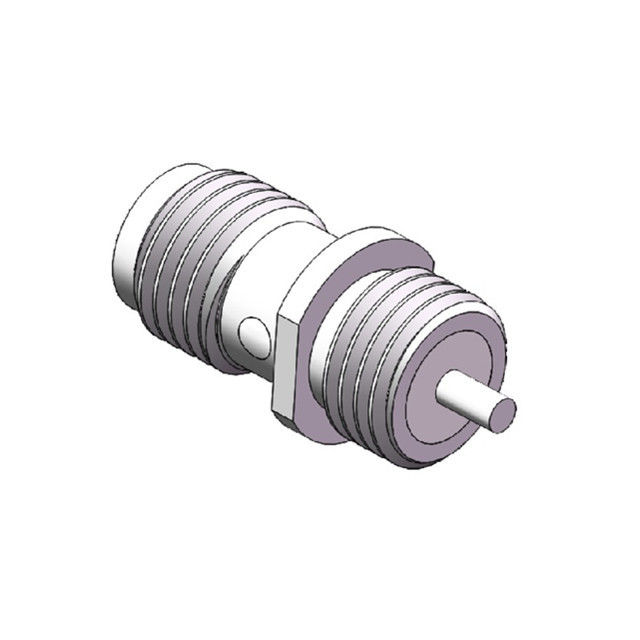

50 أوم نيكل مطلي موصل SMA أنثى مستقيم
- تتوفر موصلات SMA RF في واجهة سريعة التوصيل، أو الدفع، أو الواجهة القياسية، أو الإصدارات المستقيمة، أو بزاوية 90 درجة، بالإضافة إلى تكوينات الحواجز أو الألواح ذات 4 فتحات.
- موصل SMA RF عالي الجودة وتوليفات سريعة عن طريق ربط موصلين معًا ببساطة دون الحاجة إلى لحام أو تجعيد.
- تُستخدم الموصلات الكهربائية SMA على نطاق واسع في أجهزة الميكروويف والهوائيات وأدوات الاختبار وما إلى ذلك.
- موصلات SMA RF هي موصلات محورية RF مقترنة بالخيوط بحجم مصغر، ومقاومة للاهتزاز، ونطاق تردد واسع يصل إلى 18 جيجاهرتز (يمكن أن تصل موصلات SMA RF الخاصة بنا إلى 20 جيجاهرتز).
الميزات الرئيسية:
- مجموعة واسعة من الاتجاهات وتوصيلات لوحة الدوائر المطبوعة
- نطاق تردد يصل إلى 18 جيجاهرتز موصلات محورية فرعية
- استخدام واجهة ملولبة
- متوفر بطلاء تمرير أو طلاء ذهبي
- خيارات مواد النحاس والفولاذ المقاوم للصدأ
- متوفر بإصدارات مستقيمة أو بزاوية يمنى
- مع خيارات الحواجز، أو لوحة بفتحتين، أو لوحة بـ 4 فتحات، أو بدون تثبيت.
- نطاق واسع مع متغيرات الذكور والإناث والمحولات.
- متوافق مع RoHS
مواصفات موصلات SMA RF:
| الواجهة وفقًا لـ | IEC60169-15 |
| المعاوقة | 50 أوم |
| نطاق التردد | من التيار المستمر إلى 18 جيجاهرتز |
| فقدان الإدخال | أقل من أو يساوي 0.30 ديسيبل |
| نسبة الموجة المستقرة | أقل من أو يساوي 1.2 (من التيار المستمر إلى 6 جيجاهرتز) |
| مقاومة العزل | أكبر من أو يساوي 5000 ميجا أوم |
| مقاومة الموصل المركزي | أقل من أو يساوي 3 ميجا أوم |
| مقاومة الموصل الخارجي | أقل من أو يساوي 2 ميجا أوم |
| دورات الاقتران | أكبر من أو يساوي 500 |
| نطاق درجة الحرارة | -65 إلى +165 درجة مئوية |
| العازل | PTFE |
التطبيق:
- أنظمة الميكروويف الاتصالات
- حلول الجيل الخامس
- أنظمة القياس
- أنظمة هوائيات الهواتف المحمولة والواي فاي
مزيد من التفاصيل حول موصلات SMA RF المحورية:
كتالوج المنتجات:
| محول RF |
| موصل SMA RF |
| موصل SSMP RF |
| موصل TNC RF |
| موصل من النوع N |
| موصل MCX/MMCX RF |
| موصلات الموجة المليمترية (2.4 مم، 2.92 مم) |
| تجميعات كابلات RF |
| محول من الدليل الموجي إلى المحوري |
| أختام زجاجية معدنية محكمة |
| موصل سلسلة J30J |
| وصلات دوارة للميكروويف |
منتج ذو صلة
1. موصلات RF من نوع SMA أنثى مثبتة على حاجز للوحة الدوائر المطبوعة
2. موصلات RF محورية من نوع SMA بـ 4 فتحات مثبتة على شفة بزاوية يمنى
| رقم الموديل, | طول | طول 1 | طول 2 | قطر | ملاحظة |
| SMA-KWFD | 29 | 15 | 2.9 | 1.3 | |
| SMA-KWFD8 | 15.1 | 3 | 1 | 1.3 | |
| SMA-KWFD103 | 22.4 | 5.4 | 5.7 | 1.3 | |
| SMA-KFD113 | 34 | 20 | 2.9 | 1.3 | |
| SMA-KWFD118 | 20.1 | 4.8 | 4.2 | 1.3 | |
| SMA-KWFD120 | 16.1 | 4 | 1 | 1.3 | |
| SMA-KWFD122 | 17.4 | 2.3 | 4 | 1.3 |
3. موصلات SMA بزاوية يمنى مطلية بالذهب 50 أوم للحام على لوحة الدوائر المطبوعة بتردد 18 جيجاهرتز
| رقم الموديل. | طول | طول 1 | ملاحظة |
| SMA-KWHD | 13.5 | 3.9 | |
| SMA-KWHD9 | 11.5 | 1.9 | |
| SMA-KWHD11 | 15.6 | 6 |
4.موصلات SMA أنثى للحام على لوحة الدوائر المطبوعة
| رقم الموديل. | طول | قطر | قطر 1 | ملاحظة |
| SMA-KHD9 | 2 | 1.3 | 1.4 | |
| SMA-KHD9A | 1.8 | 0.8 | 0.9 |
ملاحظة:
لدينا أكثر من 10,000 نوع منموصل SMA، إذا لم يتم العثور على الموصل الذي تستخدمه، فيرجى الاتصال بنا بتفاصيلك.
