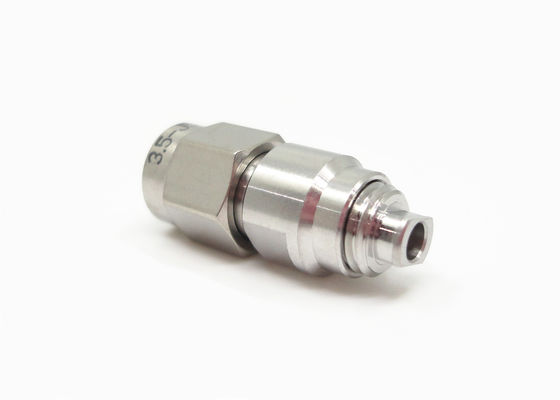

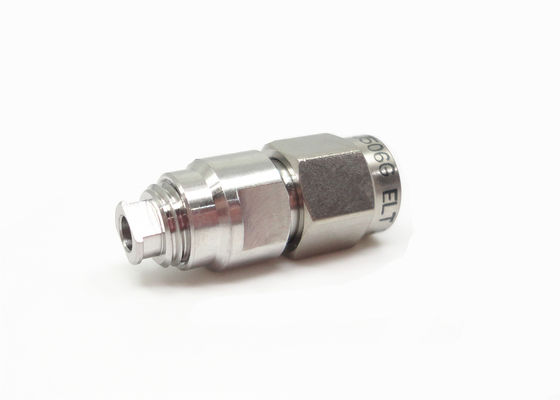

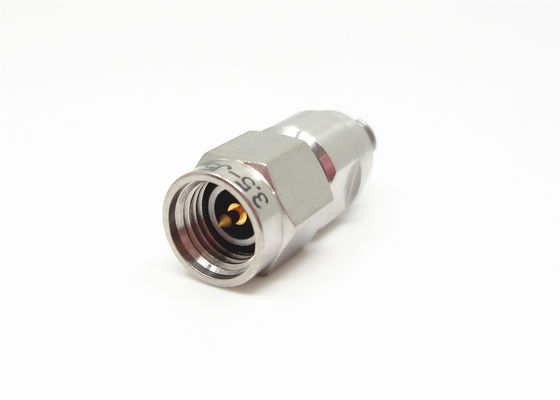

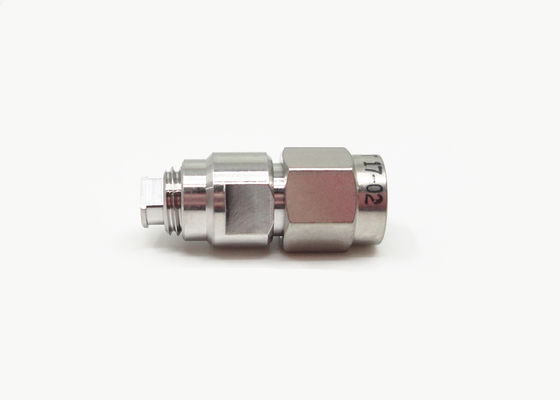

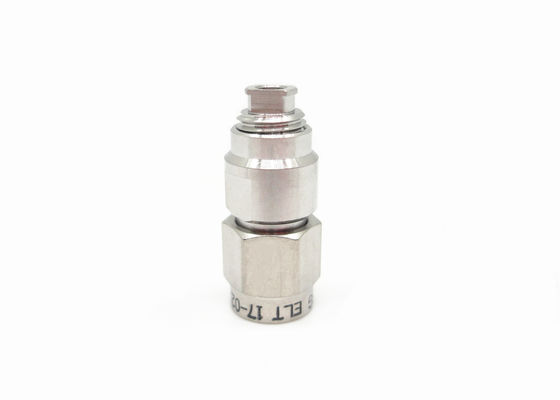

موصل RF متحد المحور 3.5 مم ذكر من الفولاذ المقاوم للصدأ لكابل CXN3506 3.5 مم موجة ملليمترية

صورة كبيرة : موصل RF متحد المحور 3.5 مم ذكر من الفولاذ المقاوم للصدأ لكابل CXN3506 3.5 مم موجة ملليمترية افضل سعر

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	ELT (Elite)
إصدار الشهادات:	CE Rohs ISO-9001
رقم الموديل:	3.5-J506G

شروط الدفع والشحن:

الحد الأدنى لكمية:	100
الأسعار:	قابل للتفاوض
تفاصيل التغليف:	كرتون التصدير القياسي
وقت التسليم:	في غضون 3 أسابيع
شروط الدفع:	تي / تي، ويسترن يونيون، خطاب الاعتماد
القدرة على العرض:	10000 قطعة شهريا

مفصلة وصف المنتج

مادة:	الفولاذ المقاوم للصدأ	الكلمات الرئيسية:	موصلات 3.5 ملم
الممانعة المميزة:	50Ω	جنس:	أنثى
متانة:	500 دورة	عازل:	بتف
طلب:	RF / سيارات / محطة أساسية / راديو / ساتكوم / اتصالات	نطاق التردد:	DC ~ 33 جيجا هرتز
إبراز:	موصل RF من الفولاذ المقاوم للصدأ 3.5 مم , موصل 3.5 مم لكابل CXN3506 , موصل متحد المحور للموجات الملليمترية 3.5 مم

موصل ذكر متحد المحور لموجات المليمتر 3.5 ملم للكابل

3.5 ملم الموصل هو موصل شائع الاستخدام لموجات المليمتر، التردد هو 33 جيجاهرتز (حتى 36 جيجاهرتز)، استخدم واجهة هوائية، يمكن أن تتزاوج وتتبادل مع SMA سلسلة، K سلسلة الموصلات، مع مزايا النطاق الترددي الكبير، والموثوقية العالية، ويستخدم على نطاق واسع في قياسات الميكروويف وأجهزة موجات المليمتر.

الخصائص الكهربائية
المعاوقة	50 أوم
نطاق التردد	تيار مستمر ~ 33 جيجاهرتز
الجهد المقنن	335 فولت تيار متردد فعال (الحد الأقصى عند مستوى سطح البحر)
مقاومة عزل المواد العازلة للجهد	1000 فولت تيار متردد فعال (الحد الأقصى عند مستوى سطح البحر)
مقاومة العزل	≥5000 ميجا أوم
مقاومة التلامس	الموصل الخارجي	≤2 ميجا أوم
	الموصل المركزي	≤3 ميجا أوم
VSMR	≤1.01+0.05f

أبعاد الواجهة (مم)

موصل RF متحد المحور 3.5 مم ذكر من الفولاذ المقاوم للصدأ لكابل CXN3506 3.5 مم موجة ملليمترية

رسم تخطيطي:

موصل RF متحد المحور 3.5 مم ذكر من الفولاذ المقاوم للصدأ لكابل CXN3506 3.5 مم موجة ملليمترية

المواد والخصائص الميكانيكية
الموصل الداخلي	ذكر	نحاس، مطلي بالذهب
	أنثى	برونز البيريليوم، مطلي بالذهب
مرن		برونز البيريليوم،مطلي بالنيكل
الغلاف وأخرى		نحاس/فولاذ مقاوم للصدأ مطلي بالذهب/مُخمل
العازل		PEI
حلقة الختم		مطاط السيليكون
درجة الحرارة		-55 درجة مئوية ~ +125 درجة مئوية
دورات التزاوج		500
عزم التزاوج		0.79 نيوتن متر ~ 1.13 نيوتن متر
