تفاصيل المنتج:
شروط الدفع والشحن:
|
| مادة الجسم: | النحاس | معاوقة: | 50 أوم |
|---|---|---|---|
| اللون: | مطلي بالذهب | نمط الجسم: | مستقيم |
| النوع: | SMP أنثى محول RF | قوة الاشتباك: | 45N ماكس |
| قوة فك الاشتباك: | 9N دقيقة | المدى الطويل: | 500 دورة |
| درجة حرارة العمل: | -55 إلى +125 درجة مئوية | ||
| تسليط الضوء: | ربط المقبس اللاسلكي اللاسلكي,SMP ربط رباط RF الإناث,رابط SMP RF المدمج,SMP Female RF Socket Connector,Compact SMP RF Connector |
||

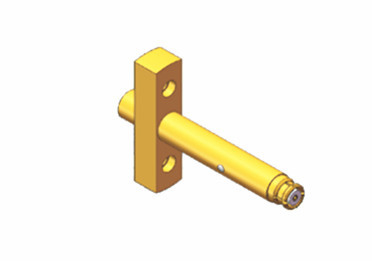

أداء ممتاز SMP إمرأة 2 فتحة فلنج جبل رباط RF: موثوقة، مضغوطة وعالية الجودة
SMP هو مكون صغير من المكونات المتجانسة الراديوية التي توفر أداءً ممتازًا بحجمها الصغير وتصميمه الخفيف ومقاومته الزلزالية الفائقة.لديها مجموعة واسعة من ترددات التشغيل تصل إلى 30GHz (مع وصلة SMP عالية الأداء، يمكن أن يصل التردد إلى 40GHz). يحتوي المغلق على ثلاثة أشكال واجهة: إفلات كامل ، إفلات محدود ، وتفريغ سلس (بما في ذلك مع القفاز المقبض)تم تصميم أشكال الواجهة المختلفة هذه لاستيعاب الحركة المحورية أو الشعاعية المطلوبة للتزاوج المكفوف في تطبيقات اقترانات موصلات النطاق العريض.
وصلة SMP هي الحل المثالي لتركيبات التكامل الوحدوي عالية الموثوقية ، مما يوفر اتصال موثوق به في عامل شكل مضغوط.
| المواصفات العامة لمصلح وصلات SMP | ||||
|
عائق
|
50Ω
|
|||
|
نطاق التردد
|
DC ~ 40GHz
|
|||
|
الجهد القياسي
|
170VRMS ((على مستوى سطح البحر)
|
|||
|
الكهرباء المقطوعة مقاومة الجهد
|
500VRMS ((على مستوى سطح البحر)
|
|||
|
مقاومة العزل
|
≥5000MΩ
|
|||
|
|
الموصل الخارجي
|
عادي≤2.5mΩ، مغلق بشكل مغلق ≤4mΩ
|
||
|
موصل مركزي
|
عادي≤6mΩ، مغلق بشكل مغلق ≤26mΩ
|
|||
| نطاق التردد | DC ~ 18GHz | 18~26.5GHz | 26.5 ~ 40GHz | |
| VSWR للاتصال المستقيم |
≤1.25
|
≤1.3 | ≤1.4 | |
| VSWR لمرفق الملاك الأيمن | ≤1.3 | |||
| VSWR للمحول | ≤1.25 | ≤1.3 | ≤1.4 | |
| VSWR غيرها | ≤1.3 | |||
| مدرب المركز | ذكر |
الصين الفوسفور البرونز / سبيكة كوفار
|
مطلية بالذهب | |
| الإناث |
برونز البريليوم
|
مطلية بالذهب | ||
|
اتصال مرن
|
برونز البريليوم
|
مطلية بالذهب | ||
|
القشرة والأجزاء المعدنية الأخرى
|
النحاس / البرونز البريليوم / سبيكة كوفار / سبيكة النحاس / الفولاذ المقاوم للصدأ
|
|||
|
عازلات
|
تجميد الزجاج/PTFE/PEI
|
|||
|
معدل التسرب
وصلة مغلقة هيرميتيكياً
|
1.01325×10-3 Pa·cm3 /s
|
|||
الخصائص:
الخطوط العريضة
أداء ممتاز SMP إمرأة 2 فتحة فلنج جبل رباط RF: موثوقة، مضغوطة وعالية الجودة
تثبيت مقدمة:
ملاحظة:
لدينا أكثر من 1000 نوع منمحولات الذكور الإناث SMPللاختيار، إذا لم يتم العثور على المنتج الذي تستخدمه،
الرجاء الاتصال بنا للحصول على الكتالوج الكامل
فئة المنتج:
1اتصالات الراديو اللاسلكي، المحولات (DC إلى 110GHz)
2مجموعات الكابلات اللاسلكية اللاسلكية
3. توجيه الموجات إلى محولات التكافل
4. المكونات المتكاملة ((RF&DC))
5.المتصل المستطيل الصغير ((J30J,Micro D-sub)
6. الزجاج إلى المعدن الأختام الحازمة، الرؤوس، إمدادات ((RF وDC)
7المفاصل الدوارة للميكروويف
8منتجات ODM
