تفاصيل المنتج:
شروط الدفع والشحن:
|
| الوصف: | موصلات SMK ذات الموجة المليمترية | دلائل الميزات: | 4 فتحات موصلات لوحة شفة |
|---|---|---|---|
| تصفيح: | مطلي بالذهب | عازل: | PTFE |
| نمط الجسم: | مستقيم | المواد: | النحاس |
| اللون: | ذهبي | جنس: | جاك |
| تسليط الضوء: | SMP RF Connector 4 فتحة,رابط الذكور من سلسلة SMP,ميكروستريب راديو فولج ذكر,SMP Series Male Connector,Microstrip RF Plug Male Connector |
||

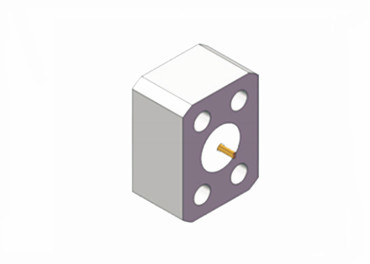

وصلة الذكور من سلسلة SMP عالية الأداء: 4 ثقوب لجهاز التشذيب مع وصلة RF الميكروستريب لنقل الإشارة الأمثل
مقدمة المرفق الذكور من سلسلة SMP: 4 فتحات مع ماكروستريب RF، مصممة لنقل الإشارة الأمثل.هذا المعدل المضغوط المعدل الراديوي المتزامن يفتخر بحجم صغير، والبناء خفيف الوزن، والأداء الزلزالية الممتازة.مع نطاق تردد تشغيل يصل إلى 30GHz (موصول SMP عالي الأداء لدينا يمكن أن يصل حتى إلى 40GHz).
تتوفر القابس في ثلاثة أشكال واجهة: إفلات كامل ، إفلات محدود ، ومسطح ناعم (بما في ذلك قفاز المقبض).تلبي خيارات الواجهة المختلفة هذه الحركة المحورية أو الشعاعية المطلوبة للتزاوج المكفوف في مقترحات النطاق العريضمثالية للتركيبات التي تتطلب موثوقية عالية وكثافة وحدات.
تتضمن واجهة المرفق التي يتم ضغطها على نمط SMP مكونًا داخليًا من امرأة إلى امرأة يعرف باسم الرصاصة أو العمياء ، إلى جانب اثنين من الألواح الخارجية أو الدوائر أو الحاويات المثبتة على الكابلات تسمى الأغطية.هذا النظام يلغي الحاجة إلى خيوط، مما يسهل ربطها دون استخدام مفاتيح صغيرة.إحدى خصائصها المميزة هي قدرتها على استيعاب سوء التواء شعاعي بسيط أثناء التزاوج، والتي ستكون غير مقبولة مع الاتصالات المتداخلة.
الخصائص:
التردد العالي وعرض النطاق الترددي: موصلات SMP مناسبة لتطبيقات نقل البيانات والاتصالات عالية السرعة ، وتتميز بقدرات التردد العالي وعرض النطاق الترددي.
التصميم المصغّر: تتمتع موصلات SMP بحجم مضغوط بسبب تصميمها المصغّر، مما يجعلها مناسبة للاستخدام في البيئات ذات المساحة المحدودة.
موثوقية عالية: تستخدم موصلات SMP طرق اتصال موثوقة لضمان نقل إشارة مستقر وموثوق به ، مما يقلل من تأثير توصيل وإزالتها على الموصول.
أداء الحماية الممتاز: عادةً ما تحتوي موصلات SMP على أغطية معدنية أو هياكل حماية تقمع التداخل الكهرومغناطيسي بشكل فعال ، مما يعزز نوعية الإشارة.
خيارات القنوات المتعددة: توفر مكونات SMP خيارات قنوات مختلفة لتلبية متطلبات نقل الإشارات المختلفة.
متانة عالية: عادة ما تكون مكونات SMP مصنوعة من مواد متينة ، مما يضمن متانة جيدة وطول العمر.
مريحة وسهلة الاستخدام: عادة ما تستخدم موصلات SMP طرق توصيل دفع-سحب أو إدراج مستقيم ، مما يوفر توصيلًا وفك توصيلًا سهلًا ، بالإضافة إلى تشغيل بسيط.
المواصفات:
| عائق | 50Ω |
| نطاق التردد | DC - 40GHz |
| تصنيف الجهد | 250 VRMS (حد أقصى مستوى سطح البحر) |
| الجهد الكهربائي المقاوم للطاقة | 750 VRMS (حد أقصى مستوى سطح البحر) |
| نسبة موجة الجهد الثابت VSWR |
≤ 1.05 + 0.005f |
| مقاومة الاتصال | موصل المركز ≤ 3.0 مΩ |
| الموصل الخارجي ≤ 2.0 mΩ | |
| مقاومة العزل | ≥ 5000 MΩ |
| الموصل الداخلي | سدادة الذكور: نحاس، مطلية بالذهب |
| (بيكو) ، مطلية بالذهب | |
| اتصال مرن | بيكو مطلي بالنيكل |
| الجسم / القشرة / السكن | النحاس المصفوف بالذهب الفولاذ المقاوم للصدأ، مسلب |
| عازل | PEI |
| غسيل | مطاط السيليكون |
| الحرارة | -55°C ~ +125°C |
| المدى الطويل | 500 دورة |
| عزم الدوران | 0.79 ~ 1.13 ن.م |
التطبيق:
نقل البيانات عالية السرعة: نظرًا لقدراته العالية على التردد وعرض النطاق الترددي ، يتم استخدام موصلات SMP على نطاق واسع في السيناريوهات التي تتطلب نقل البيانات عالية السرعة ، مثل مراكز البيانات ،الحوسبة السحابية، والاتصالات الشبكة.
الإلكترونيات الاستهلاكية: يتم العثور على موصلات SMP أيضًا في منتجات الإلكترونيات الاستهلاكية مثل الهواتف الذكية والأجهزة اللوحية والكاميرات ،لربط وحدات مختلفة وألواح الدوائر لتمكين نقل الإشارة وإمدادات الطاقة.
الطيران والفضاء والعسكرية: بسبب تصميمها المدمج وموثوقيتها ، يتم استخدام موصلات SMP على نطاق واسع في التطبيقات الجوية والفضاء والعسكرية ، بما في ذلك توصيل أجهزة الاستشعار وأنظمة الرادار ،ومعدات الاتصالات.
الأجهزة الطبية: تلعب موصلات SMP دورًا حاسمًا في الأجهزة الطبية من خلال توصيل أدوات طبية مختلفة وأجهزة تصوير وأنظمة دعم الحياة، مما يتيح التشخيص والدواء الدقيق.
التشغيل الآلي الصناعي: يتم استخدام موصلات SMP على نطاق واسع في التشغيل الآلي الصناعي لربط PLC والحساسات والجهازات التشغيلية والأجهزة الأخرى لمراقبة العمليات الصناعية والتحكم فيها.
إلكترونيات السيارات: مع تطور تكنولوجيا إلكترونيات السيارات ، تلعب موصلات SMP دورًا أساسيًا في الأنظمة الإلكترونية للسيارات ، وربط أنظمة الترفيه داخل السيارة ،نظم الملاحة، أنظمة مراقبة السلامة، وأكثر من ذلك.
ملاحظة:
لدينا أكثر من 10000 نوع منمحولات الراديو اللاسلكي,إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
