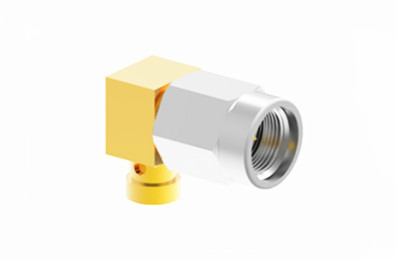

ذكر الزاوية اليمنى SMA ربط RF للكابل CXN3506 / MF108A
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| البند: | SSMA RF Conector | تصفيح: | مطلية بالذهب |
|---|---|---|---|
| جنس: | أنثى | معاوقة: | 50Ω |
| التكرار: | DC ~ 30 جيجا هرتز | حياة: | 500 دورة |
| جسم: | النحاس | التطبيق: | صوت / فيديو / ميكروويف |
| إبراز: | رابط كابل SMA RF Coaxial,ذكر الزاوية اليمنى SMA ربط RF,مرفق الفيديو SMA RF,Male Right Angle SMA RF Connector,Video SMA RF Connector |
||
رابط RF ذكر زاوية يمين SSMA للكابل CXN3506/MF108A
عبارة عن إصدارات مصغرة من إصدارات SMA ، وتتميز بحجم صغير وعرض النطاق الترددي الواسع وموثوقية عالية.وهي تستخدم على نطاق واسع في مختلف الصناعات مثل الطيران، اتصالات الميكروويف وأكثر من ذلك.
الخصائص الرئيسية:
- بديل توفير المساحة إلى SMA القياسية
- آلية الارتباط الخيطية توفر موثوقية في التصاميم القوية
- مثالية لتطبيقات الترددات العالية
رسم المخطط:
مواصفات وحدات SSMA Rf:
| الخصائص الإلكترونية والمادية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 30GHz | |
| الجهد القياسي | 250 VRMS (حد أقصى لمستوى سطح البحر) | |
| الكهرباء المقطوعة مقاومة الجهد | 750 VRMS (حد أقصى لمستوى سطح البحر) | |
| VSWR | ≤1.3 | |
| مقاومة العزل | ≥5000MΩ | |
| موصل مركزي | ذكر | النحاس المطلي بالذهب |
| الإناث | من النحاس البريليوم المصفوف بالذهب | |
| القشرة والأجزاء المعدنية الأخرى | برش مطلي بالذهب | |
| من الفولاذ المقاوم للصدأ | ||
| غطاء الكابلات | النحاس المصفوف بالنيكل | |
| عازل | PTFE | |
| حلقة الختم | مطاط السيليكون | |
| عزم الزواج | 0.79 -1.13 ن.م | |
التطبيق:
يتم استخدام موصلات SSMA على نطاق واسع في مختلف الصناعات بسبب خصائصها عالية الأداء. عائقها المميز هو 50 أوم القياسية ،ويمكن أن يكون نطاق التردد مرتفعًا مثل DC إلى 26.5GHz ، مما يجعلها مناسبة للغاية لتطبيقات الترددات العالية. بالإضافة إلى ذلك ، فإن طريقة تركيب الكابلات المرنة مناسبة لكل من تركيب الكابلات المعلقة الحرة وتثبيت اللوحات.نطاق درجة حرارة العمل واسع، من -65°C إلى 125°C أو -65°C إلى 165°C، مما يجعلها مستقرة للعمل في بيئات مختلفة.أصبحت موصلات SSMA خيارًا مثاليًا لمختلف الصناعات بسبب أدائها الممتاز ومجموعة تطبيقاتها الواسعة.
المنتج المرتبط
1.
| رقم الطراز | (ل) | L1 | L2 | د | D1 | الوصف |
| SMA-KHD | 13.5 | 4 | 4 | 1.3 | 1.4 | أربعة أرجل SMA إمرأة ربط رباط RF لحام لPCB |
| SMA-KHD109 | 12 | 2.5 | 2.5 | 1.3 | 1.4 | |
| SMA-KHD112 | 12 | 2.5 | 1.6 | 1.3 | 1.4 | |
| SMA-KHD117 | 13.5 | 4 | 4 | 0.9 | 1 | |
| SMA-KHD150 | 14.5 | 5 | 5 | 1.3 | 1.4 | |
| SMA-KHD158 | 15.5 | 6 | 6 | 0.9 | 1 |
2.
| رقم الطراز | نوع الكابل | الوصف |
| الـ SSMA-JWB2A | 2# نصف مرنة/2# نصف صلبة | ذكر الزاوية اليمنى SSMA ربط RF للكابل |
ملاحظة:
لدينا أكثر من 10000 نوع منمرفق SMA، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيلك.
