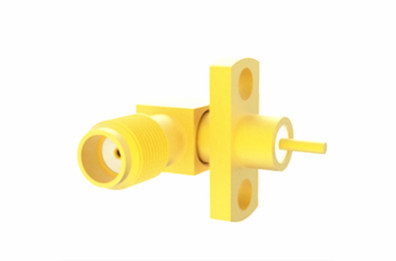

إمرأة الزاوية اليمنى فلنج جبل SMA ربط RF مع Microstrip

Female Right Angle Flange Mount SMA RF Connector With Microstrip
Female Right Angle Flange Mount SMA RF Connector With Microstrip Female Right Angle Flange Mount SMA RF Connector With Microstrip

صورة كبيرة :  إمرأة الزاوية اليمنى فلنج جبل SMA ربط RF مع Microstrip افضل سعر

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: ELT (Elite)
إصدار الشهادات: ROHS, ISO-9001-2015
رقم الموديل: SSMA-KWFD14
شروط الدفع والشحن:
الحد الأدنى لكمية: 100PCS
الأسعار: قابل للتفاوض
تفاصيل التغليف: كرتون التصدير القياسي
وقت التسليم: خلال 3-4 أسابيع
شروط الدفع: T / T ، ويسترن يونيون ، L / C.
القدرة على العرض: 1,000,00 قطعة في الشهر
مفصلة وصف المنتج
نطاق التردد: DC ~ 30 جيجا هرتز معاوقة: 50Ω
المدى الطويل: 500 دورة المواد: النحاس والذهب
التطبيق: صوت / فيديو / ميكروويف VSWR: ≤1.3
مقاومة العزل: ≥ 2000MΩ وسط عازل: PTFE
طلب: الصوت/الفيديو/الميكروويف
إبراز:

موصل SMA RF بزاوية يمنى أنثى

,

وصلة SMA RF المرفقة بالفلنج

,

موصل SMA مع Microstrip

SSMA أنثى بزاوية يمنى مع موصل RF Microstrip

سلسلة SSMA من موصلات RF المحورية هي إصدارات مصغرة من موصلات SMA، تتميز بحجمها الصغير، وعرض نطاق ترددي واسع، وموثوقية عالية. تُستخدم على نطاق واسع في تطبيقات مثل الطيران واتصالات الميكروويف.



الميزات الرئيسية:

حجم صغير: كموصل RF محوري صغير من نوع الدفع، فإن SSMP مناسب بشكل خاص للتطبيقات التي تتطلب مساحة محدودة.

خفيف الوزن: تصميمها خفيف الوزن يجعل موصلات SSMP مفيدة في التطبيقات التي يكون فيها تقليل الوزن الإجمالي للمعدات أمرًا مهمًا.

نطاق تردد واسع: يمكن لموصلات SSMP العمل عبر نطاق ترددي واسع، مما يجعلها مناسبة للتطبيقات واسعة النطاق.

سهل التوصيل: تم تصميمها للتوصيل السريع وهي مريحة للتعبئة الكثيفة بين وحدات RF.

بناء قوي: عادةً ما يكون الموصل الداخلي والغطاء مصنوعين من البرونز البريليوم مع طلاء ذهبي، مما يضمن أداءً كهربائيًا جيدًا ومقاومة للتآكل.

مقاومة قوية للصدمات: توفر موصلات SSMP مقاومة قوية للاهتزاز، مما يجعلها مناسبة للاستخدام في البيئات المعرضة للصدمات الميكانيكية.



مواصفات موصلات SSMA RF:

الخصائص الإلكترونية والمادية
المعاوقة 50 أوم
نطاق التردد DC~30GHz
الجهد المقنن 250 VRMS (الحد الأقصى عند مستوى سطح البحر)
مقاومة الجهد العازل 750 VRMS (الحد الأقصى عند مستوى سطح البحر)
VSWR ≤1.3
مقاومة العزل ≥2000MΩ
موصل مركزي ذكر فولاذ مقاوم للصدأ مصقولغلاف الكابل
نحاس بريليوم مطلي بالذهب الغطاء والأجزاء المعدنية الأخرى
نحاس أصفر مطلي بالذهب فولاذ مقاوم للصدأ مصقولغلاف الكابل
نحاس أصفر مطلي بالنيكل
عازل PTFE
حلقة الختم مطاط سيليكون
عزم الدوران للتزاوج 0.5 -0.7 نيوتن متر
التطبيق: الفضاء الجوي





: الحجم الصغير والنطاق الترددي الواسع لموصلات SSMA تجعلها مثالية لتطبيقات الفضاء الجوي حيث توجد متطلبات صارمة على حجم ووزن المعدات، مع الحفاظ على روابط اتصالات عالية الأداء.

الاتصالات اللاسلكية: موصلات SSMA مناسبة لنطاقات التردد العالية عادةً حتى DC إلى 3 جيجاهرتز، وتلعب دورًا مهمًا في معدات الاتصالات اللاسلكية، خاصة في التطبيقات التي تتطلب موصلات مصغرة.

اتصالات الميكروويف: تُستخدم أيضًا على نطاق واسع في اتصالات الميكروويف لأنها يمكن أن تدعم ترددات تصل إلى 20 جيجاهرتز، وهو أمر ضروري لمعدات اتصالات وقياس الميكروويف.

معدات الاختبار: في معدات الاختبار، تضمن موصلات SSMA نقل إشارات دقيق، خاصة في بيئات الاختبار عالية التردد حيث يمكن أن يصل أداؤها إلى 34 جيجاهرتز، مما يجعلها خيارًا مثاليًا لمعدات الاختبار عالية الأداء.

معدات البث: تُستخدم موصلات SSMA في معدات البث لأنها توفر اتصالات مستقرة، مما يضمن نقل إشارات البث بجودة عالية.

كتالوج المنتجات:محول RF



موصل SMA RF



موصل SSMP RF
موصل TNC RF
موصل من نوع N
موصل MCX/MMCX RF
موصلات الموجة المليمترية (2.4 مم، 2.92 مم)
تجميعات كابلات RF
محول من الدليل الموجي إلى المحوري
أختام زجاجية معدنية محكمة
موصل سلسلة J30J
وصلات دوارة للميكروويف

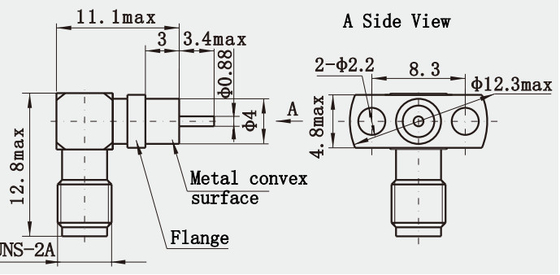

أبعاد الواجهة:
ملاحظة:

لدينا أكثر من 10000 نوع من

إمرأة الزاوية اليمنى فلنج جبل SMA ربط RF مع Microstrip



موصل SMA
، إذا لم يتم العثور على الموصل الذي تستخدمه، فيرجى الاتصال بنا بتفاصيلك.
