النحاس المصفوفة بالذهب SMA ذكر ربط RF الفولاذ المقاوم للصدأ ربط الزاوية اليمنى
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| Product name: | RF Connector | Plating: | Gold Plated |
|---|---|---|---|
| Impedance: | 50Ω | Certificate: | CE ROHS |
| Dielectric: | PTFE | Type: | RF Connector |
| Style: | Right Angle | Material: | Brass |
| إبراز: | رابط PTFE SMA RF,ربط الزاوية اليمنى من الفولاذ المقاوم للصدأ,SMA ذكر الزاوية اليمنى,RF Stainless Steel Right Angle Connector,SMA Male Right Angle Connector |
||

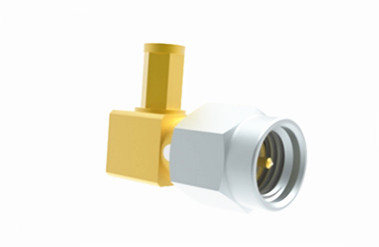

موصل زاوية قائمة من الفولاذ المقاوم للصدأ SMA ذكر RF
نوع SMA هو مجموعة متنوعة من موصلات الترددات اللاسلكية المحورية التي تستخدم على نطاق واسع، وتتميز بوصلة مترابطة مدمجة. لديها مقاومة مميزة تبلغ 50 أوم. تشتهر هذه الموصلات بعرض نطاق التردد الواسع والأداء المتفوق والموثوقية العالية. يتم استخدامها لربط كابلات الترددات اللاسلكية أو خطوط الشرائط الدقيقة في دوائر الترددات اللاسلكية لأنظمة WLAN وبرامج التحكم وأجهزة الميكروويف وأنظمة الاتصالات الرقمية. باستخدام كابلات شبه صلبة أو شبه مرنة، يمكن أن يصل تردد التشغيل إلى 18 جيجاهرتز.
تخصيص:
| الواجهة وفقًا لـ | IEC60169-15 |
| الممانعة | 50Ω |
| نطاق التردد | تيار مستمر إلى 18 جيجاهرتز |
| فقدان الإدخال | ≤0.30dB |
| VSWR | ≤1.2 (تيار مستمر - 6 جيجاهرتز) |
| مقاومة العزل | ≥5000MΩ |
| مقاومة التلامس المركزية | ≤3mΩ |
| مقاومة التلامس الخارجية | ≤2mΩ |
| دورات التزاوج | ≥500 |
| نطاق درجة الحرارة | -65-+165℃ |
| العازل | PTFE |

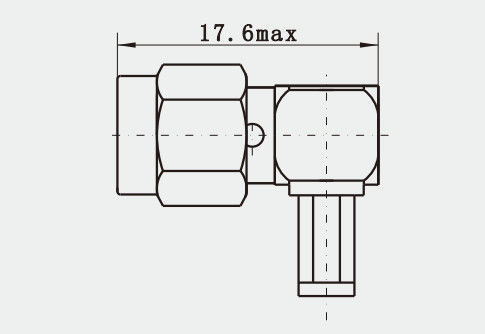

رسم تفصيلي
تطبيق:
اتصالات الميكروويف: نظرًا لخصائصها ذات النطاق الترددي الواسع، تُستخدم موصلات SMA في أنظمة اتصالات الميكروويف لتوصيل الكابلات بين الهوائيات وأجهزة الإرسال والاستقبال، مما يضمن إرسال إشارة مستقر.
معدات اختبار الترددات اللاسلكية: في معدات اختبار وقياس الترددات اللاسلكية، تُستخدم موصلات SMA لتوصيل أدوات الاختبار بالأجهزة قيد الاختبار لتحليل الإشارات بدقة.
أنظمة الرادار: في أنظمة الرادار، تُستخدم موصلات SMA لربط وحدات الإرسال والاستقبال، مما يساعد في إرسال إشارات الرادار.
اتصالات الأقمار الصناعية: في محطات الاتصالات الأرضية للأقمار الصناعية، تُستخدم موصلات SMA لتوصيل الهوائيات والمعدات الأخرى ذات الصلة لنقل الإشارات بكفاءة.
كتالوج المنتج:
| محول الترددات اللاسلكية |
| محول الموجة إلى المحوري |
| أختام زجاجية معدنية محكمة الإغلاق |
| موصل سلسلة J30J |
| وصلات دوارة للميكروويف |
| تجميعات كابلات الترددات اللاسلكية |
| موصل SMA/SSMA RF |
| موصل SMP/SSMP RF |
| موصل MCX/MMCX RF |
| موصل TNC RF |
| موصل N Type RF |
| موصل BNC RF |
| موصلات الموجة المليمترية (2.4 مم، 2.92 مم) |
هناك أيضًا موصل SMA RF آخر:
ملاحظة:
لدينا أكثر من 10000 نوع من محول الموصل, إذا لم يتم العثور على الموصل الذي تستخدمه، فيرجى الاتصال بنا للحصول على التفاصيلls.
