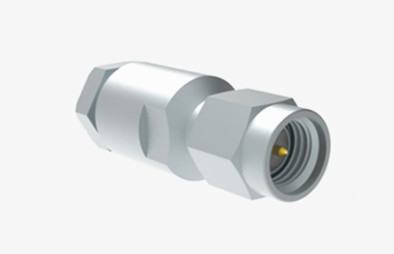

رابط SMA RF الذكور الحل النهائي لتطبيقات كابلات MF30A
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| البند: | SMA RF Conector | طلاء: | نيكل مطلي |
|---|---|---|---|
| الجنس: | ذكر | عائق: | 50Ω |
| التكرار: | DC ~ 18 جيجا هرتز | طول الحياة: | 500 دورة |
| الجسم: | مستقيم | التطبيق: | صوت / فيديو / ميكروويف |
| إبراز: | MF30A كابل SMA RF Connector,ذكر SMA RF Connector |
||
مثالية لتعزيز تطبيقات الكابلات MF30A
رابط SMA RF المتكافئ هو رابط مكافئ مضغوط عالي التردد تم تصميمه وفقًا لميل-سي 39012.نطاق ترددي واسع، الخصائص الميكانيكية والكهربائية الاستثنائية، فضلا عن الموثوقية العالية. هذا المرفق هو الخيار البارز للاتصالات المتجانسة RF،يرى استخدامًا واسعًا في مجالات مثل الاتصالات بالمايكروويف وأجهزة القياسسلسلة الأداء المتفوقة التي طورتها شركتنا يمكنها تلبية الترددات التي تصل إلى 20 جيجا هرتز مثيرة للإعجاب.
الخصائص الرئيسية:
1التصميم المدمج: يعد رابط SMA رابطًا محوريًا صغيرًا عالي التردد ، مما يجعله مثاليًا للتطبيقات المحدودة في المساحة.
2نطاق التردد الواسع: يمكن أن تدعم موصلات SMA نطاق تردد واسع ، عادة من DC إلى 18 GHz ، مع بعض موصلات SMA المتخصصة قادرة على العمل في ترددات أعلى ،مثل 26.5 غيغاهرتز
3أداء عال: أداء كهربائي ممتاز يظهر في موصلات SMA ، ويتميز بخسارة إدراج منخفضة وخسارة عودة عالية ونسبة موجة ثابتة جيدة (VSWR).
4موثوقية عالية: بفضل تصميمها عالية الجودة ومعايير التصنيع (مثل MIL-C-39012) ، هذا المرفق هو موثوق للغاية ومناسب للتطبيقات العسكرية والفضاء المتطلبة.
مواصفات موصلات SMA RF:
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| واجهة حسب | IEC60169-15 |
| عائق | 50Ω |
| نطاق التردد | DC إلى 18GHz |
| خسارة الإدراج | ≤0.30dB |
| VSWR | ≤1.2 ((DC-6GHz) |
| مقاومة العزل | ≥5000MΩ |
| مقاومة مركز الاتصال | ≤3mΩ |
| مقاومة الاتصال الخارجي | ≤2mΩ |
| دورات التزاوج | ≥ 500 |
| نطاق الحرارة | -65- +165 درجة مئوية |
| الديليكتريك | PTFE |
التطبيق:
1الاتصالات بالموجات الدقيقة: في أجهزة الاستقبال بالموجات الدقيقة والروابط بالموجات الدقيقة ومعدات الاتصالات عبر الأقمار الصناعية، تستخدم موصلات SMA لربط الكابلات المتجانسة في مسار الإشارة.
2معدات الاختبار والقياس: تستخدم معدات الاختبار عالية التردد مثل محللي الشبكات ومحللات الطيف ومولدات الإشارات مكونات SMA لمواجهات إدخال وإخراج الإشارات.
3أنظمة الرادار: في أنظمة الرادار العسكرية والأرصاد الجوية ، يمكن استخدام موصلات SMA لربط خطوط الإشارة عالية التردد بين الهوائيات والمعدات الإلكترونية المرتبطة بها.
4الاتصالات اللاسلكية: يتم استخدام موصلات SMA بشكل شائع في أجهزة التوجيه اللاسلكية والمحطات الأساسية ومرافق الاتصالات اللاسلكية الأخرى لتوصيل الهوائيات ونقل الإشارات.
المزيد من التفاصيلSMA الجهاز الراديوي الذكور:
كتالوج المنتج:
| محول الراديو الراديو |
| رابط SMA RF |
| رابط SSMP RF |
| رابط TNC RF |
| رابط RF من النوع N |
| رابط RF MCX/MMCX |
| أجهزة توصيل الموجات المليمترية ((2.4mm، 2.92mm) |
| مجموعات كابلات RF |
| توجيه الموجات إلى محول مكافئ |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
المنتج المرتبط
1.SMA رباطات RF الإناث المرفقة على الحائط لـ PCB
2.SMA 4 ثقوب فلانج تركيب الزاوية اليمنى الاتصالات RF Coax
| رقم الطراز | (ل) | L1 | L2 | د | ملاحظة |
| SMA-KWFD | 29 | 15 | 2.9 | 1.3 | |
| SMA-KWFD8 | 15.1 | 3 | 1 | 1.3 | |
| SMA-KWFD103 | 22.4 | 5.4 | 5.7 | 1.3 | |
| SMA-KFD113 | 34 | 20 | 2.9 | 1.3 | |
| SMA-KWFD118 | 20.1 | 4.8 | 4.2 | 1.3 | |
| SMA-KWFD120 | 16.1 | 4 | 1 | 1.3 | |
| SMA-KWFD 122 | 17.4 | 2.3 | 4 | 1.3 |
3.PCB Solder Mount 50Ω المصفوفة بالذهب 18GHz SMA وصلات الزاوية اليمنى
| رقم الطراز | (ل) | L1 | ملاحظة |
| SMA-KWHD | 13.5 | 3.9 | |
| SMA-KWHD9 | 11.5 | 1.9 | |
| SMA-KWHD11 | 15.6 | 6 |
4.SMA إمرأة لوحة PCB رباطات RF
| رقم الطراز | (ل) | د | D1 | ملاحظة |
| SMA-KHD9 | 2 | 1.3 | 1.4 | |
| SMA-KHD9A | 1.8 | 0.8 | 0.9 |
ملاحظة:
لدينا أكثر من 10000 نوع منمرفق SMA، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيلك.
